90 graduko tolesturako armairuaren bisagra

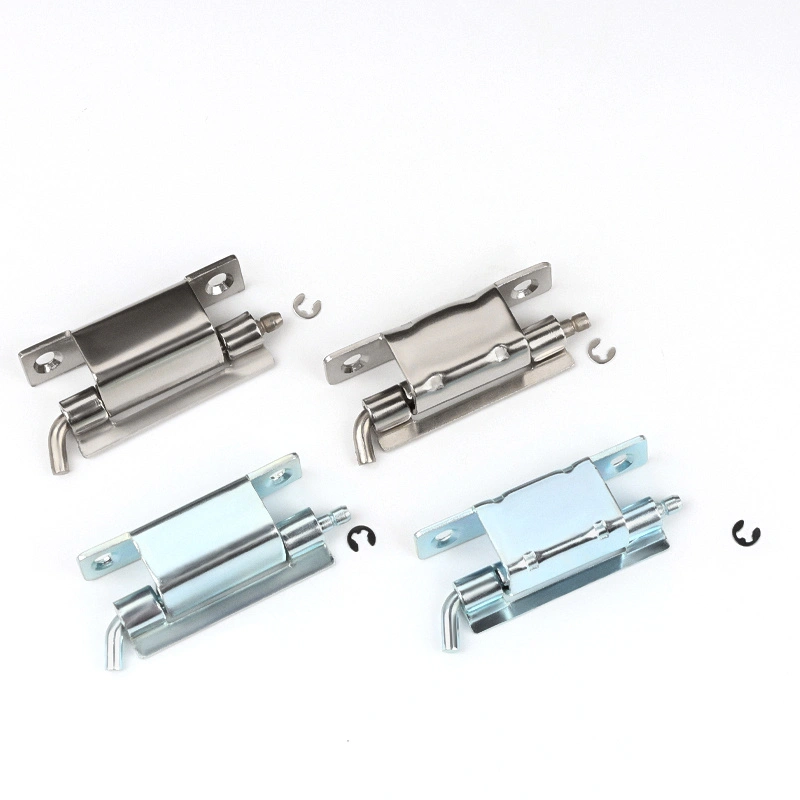

Yitai Lock-en ezkutuko itxiturako bisagrak eskuratzen dituzten erosleentzat, 90 graduko bihurguneko armairuaren bisagra CL275 serieak bi irekitze-angelu estaltzen ditu bere hiru modeloetan: 120° CL275-1-n eta 90° bai CL275-2 eta CL275-3-n. CL275-2 eta CL275-3-ek aztarna horizontal bera dute, baina alboko dimentsioetan desberdinak dira, beraz, haien arteko aukeraketa zure itxituraren ate-panel eta markoaren geometria zehatzari dagokio. Hirurek Φ5 mm-ko kanoi bat erabiltzen dute Φ4 eusteko eraztun irekiarekin, pinak atxikitzeko.

Ereduaren aukerak eta neurriak

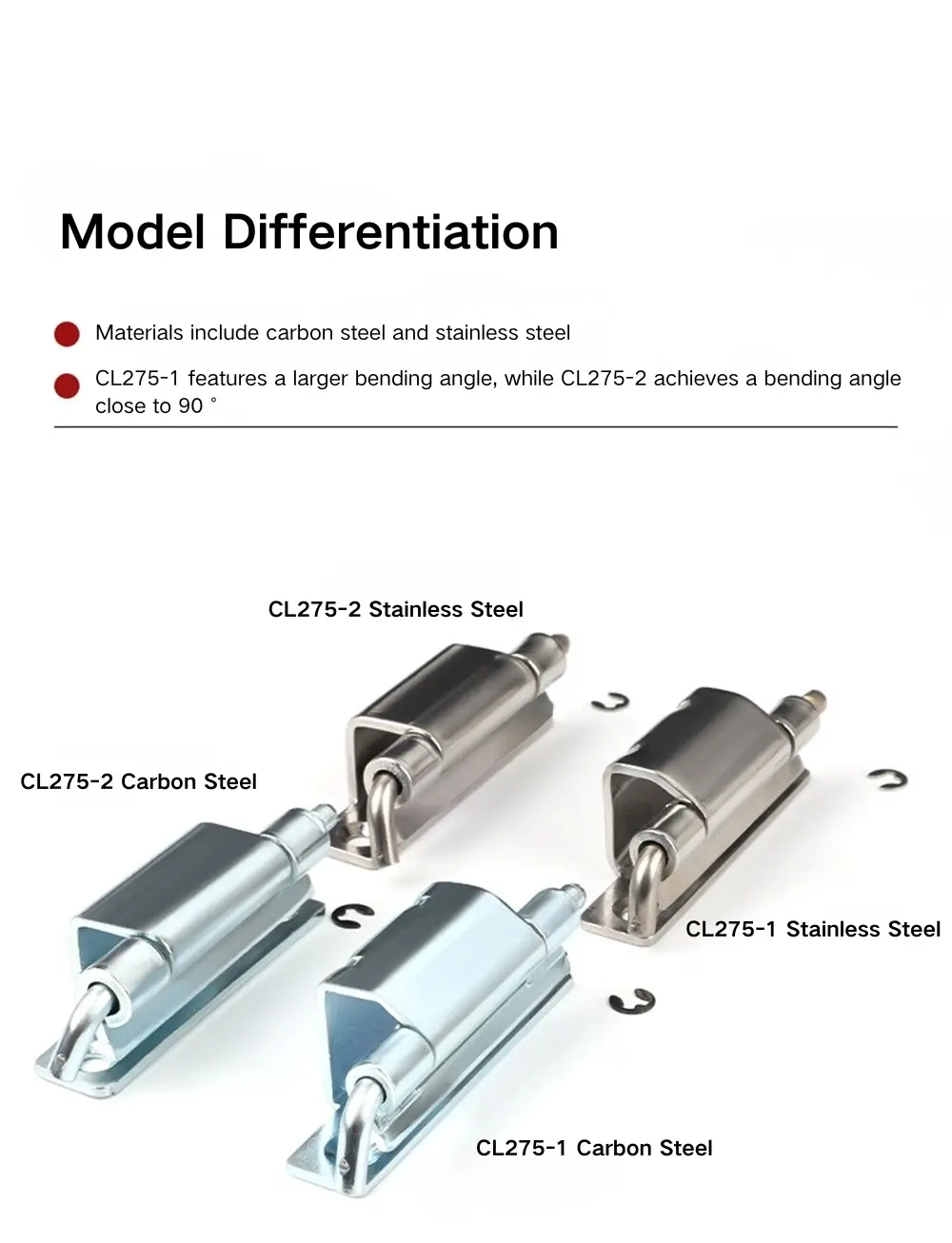

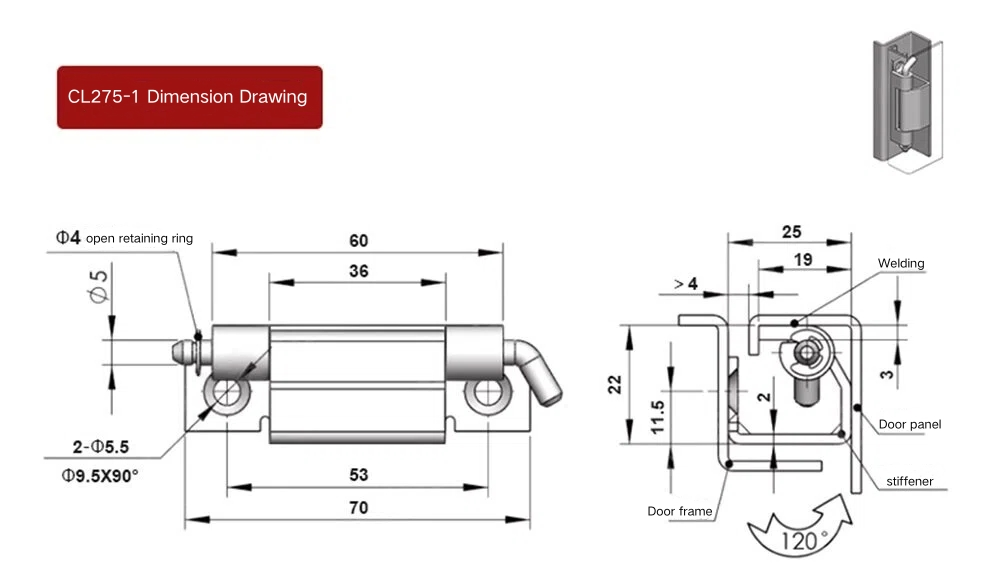

CL275-1 90 graduko tolesdurako armairuaren bisagra modelorik handiena da, 70 mm-ko luzera orokorra eta 60 mm-ko bisagra gorputzarekin. Muntatzeko hegoen arteko barruko tartea 53 mm-koa da, kanoiaren diametroa Φ5 mm-koa da eta bi muntaketa-zuloak Φ5,5 mm-koak Φ9,5 × 90°-ko abokatuarekin. CL275-1 120°-ra irekitzen da, eta atearen kulunka zabalagoa behar den aukeraketa egokia da.

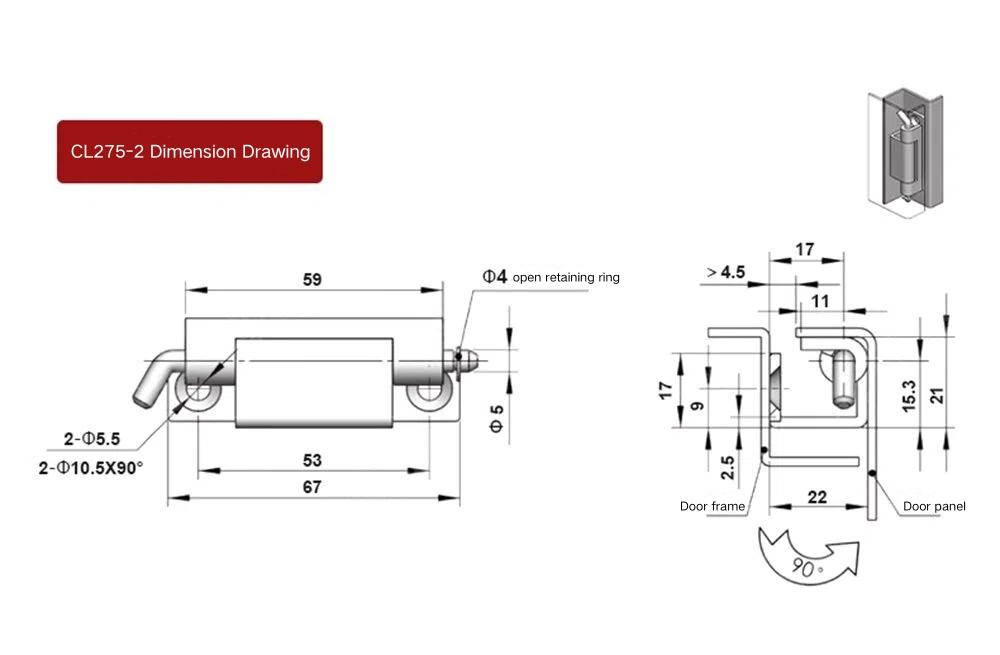

CL275-2 eta CL275-3 biak 90°-ra irekitzen dira eta 53 mm-ko barruko tartea eta Φ5 mm-ko kanoia partekatzen dituzte, baina dimentsio orokorretan eta zuloen konfigurazioetan desberdinak dira. CL275-2-k 67 mm-ko luzera orokorra du 59 mm-ko gorputzarekin eta Φ5,5 mm-ko bi zulo erabiltzen ditu Φ10,5 × 90°-ko bi zulo zuloekin batera. CL275-3-k 60 mm-ko gorputza du eta 67 mm-ko luzera orokorra du Φ5,2 mm-ko bi muntatzeko zulorekin. CL275-3-ren alboko profila ere desberdina da CL275-2-tik, 19,3 mm-ko ate-markoaren sakonera eta 20,2 mm-ko guztira alboko altuera du - 90 graduko tolesturako armairuaren bisagra marko-kanal zehatz batean doitzean axola duten xehetasunak.

Egitura eta Instalazioa

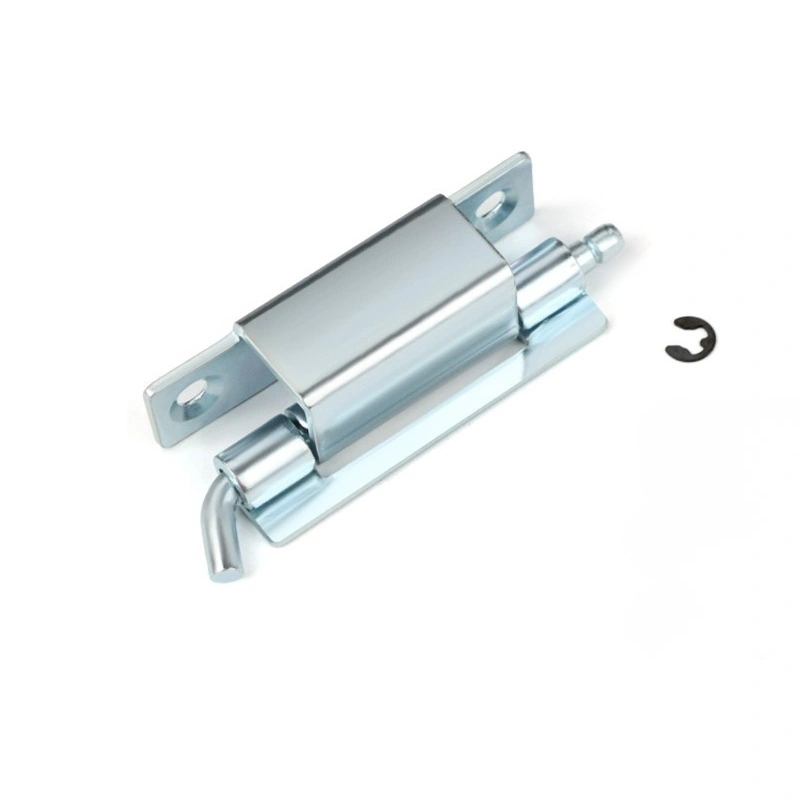

90 graduko bihurgunearen hiru modeloak soldadura bidez instalatzen dira. Hegal tolestuta dagoen diseinuak bisagraren eserlekuen alde bat atearen markoaren kanalaren barrualdearen aurka eta bestea atearen panelaren kontra esan nahi du, bisagra kanoia markoaren profilean sartuta dagoela armairuaren aurpegian baino. Ezkutuko kokapen honek CL275 gainazalean muntatutako bisagra estandar batetik bereizten duena da.

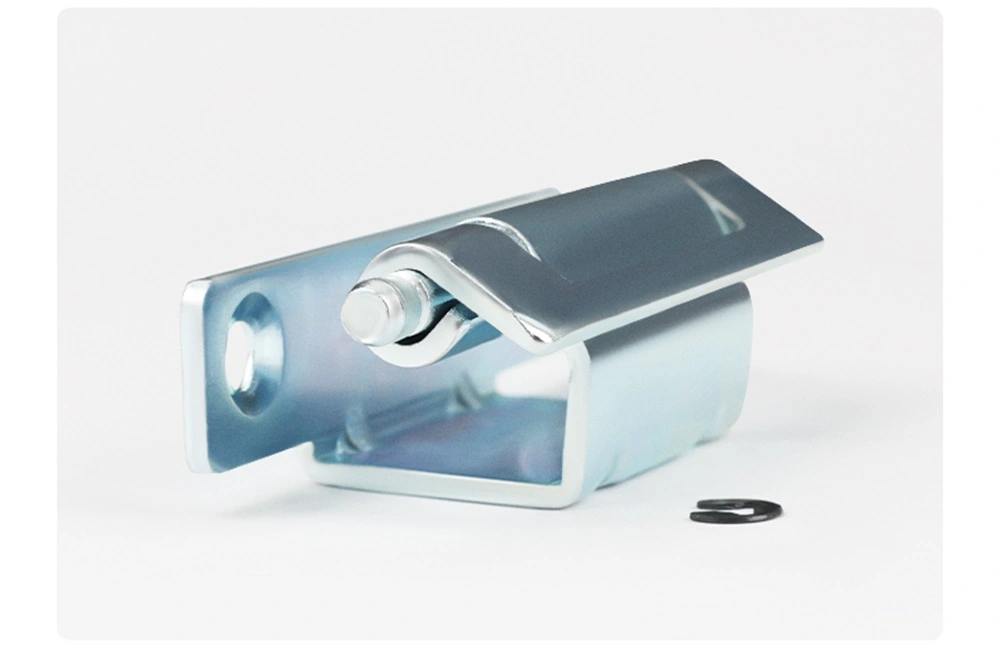

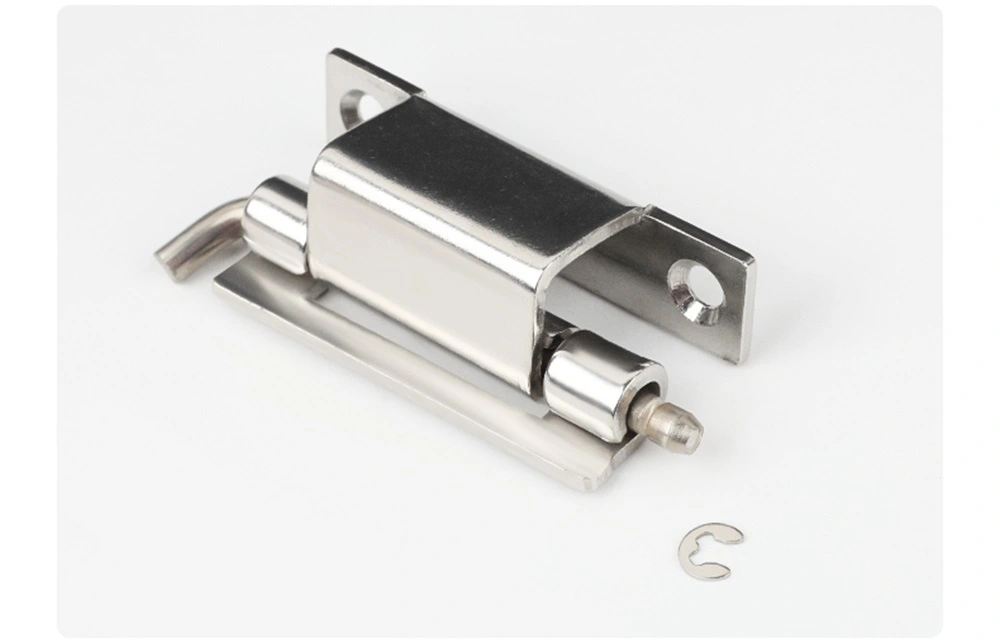

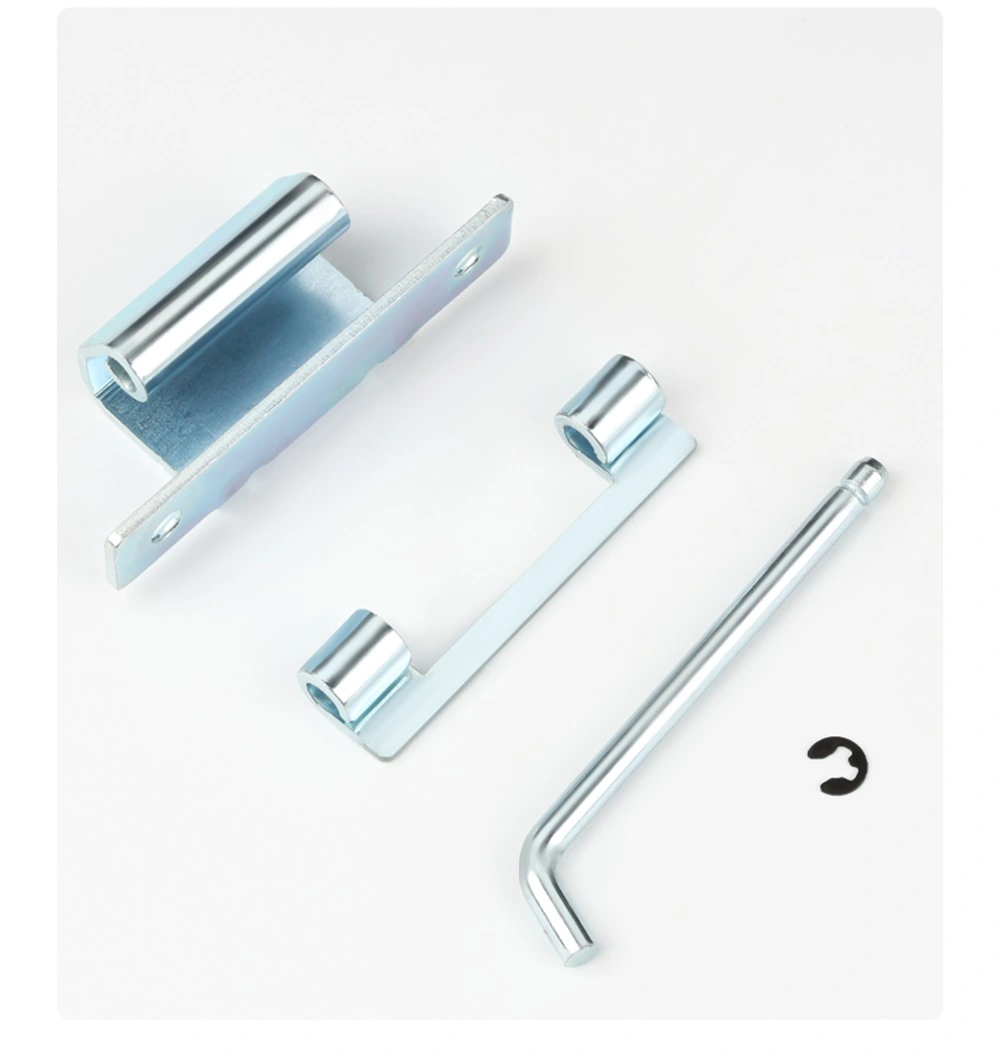

90 graduko tolesturako armairuaren bisagrak Φ4 eusteko eraztun ireki bat erabiltzen du hiru modeloetan pina martxan mantentzeko. Atearen hostoa euste-eraztuna askatuz eta pinari tiraka kendu daiteke (ez da tresnarik behar), eta hori erabilgarria da barruko sarbidea edo mantentze-lanetarako noizean behin atea kendu behar duten armairuetarako. Soldatutako instalazioak hegal finkoa markoari betirako ainguratuta mantentzen du, beraz, behin eta berriz atea kentzeak ez dio muntaketari eragiten.

Material eta gainazaleko tratamendua

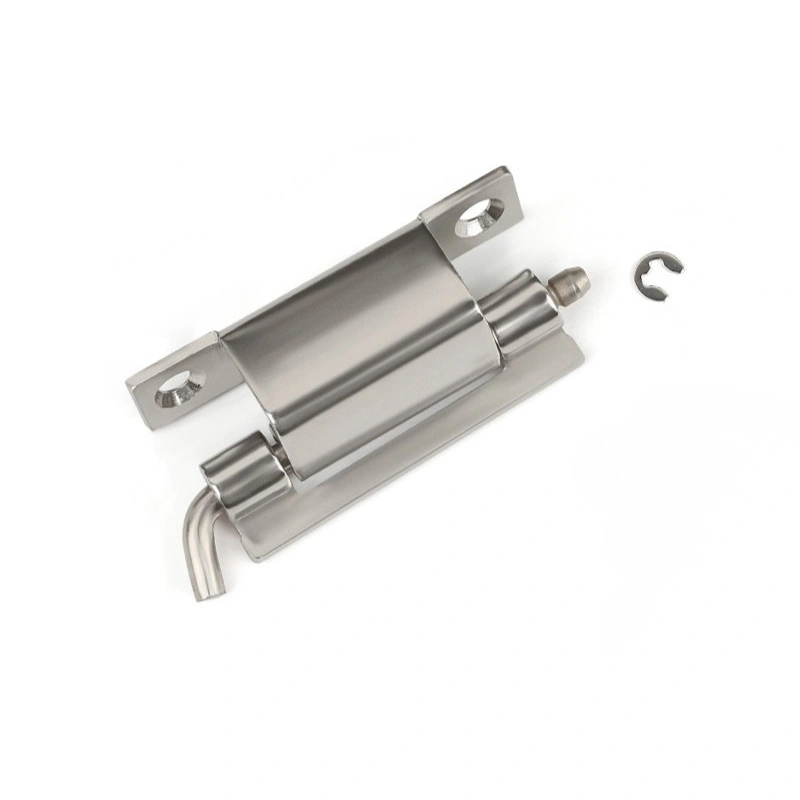

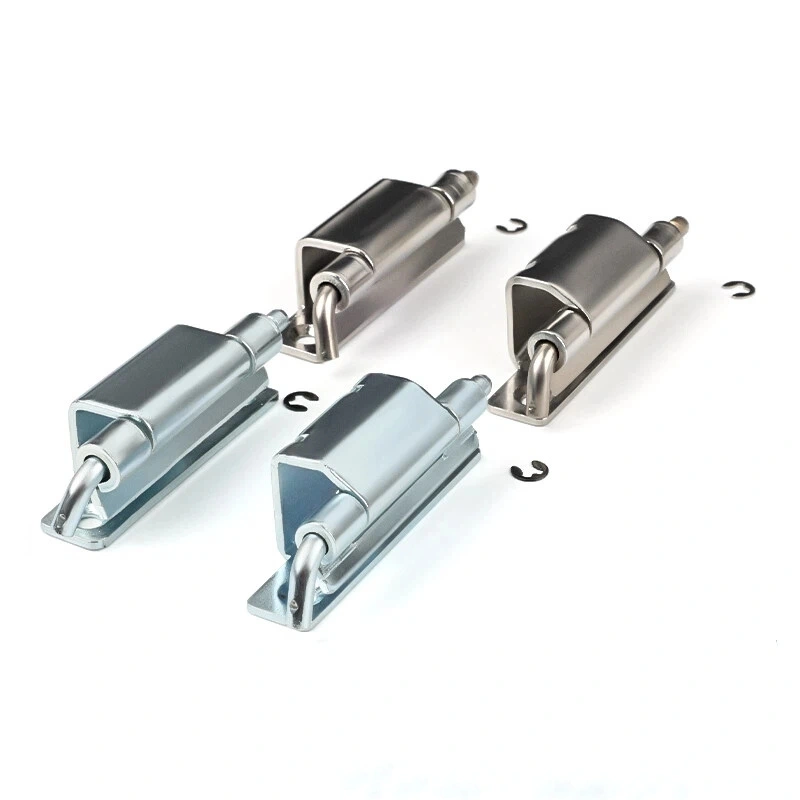

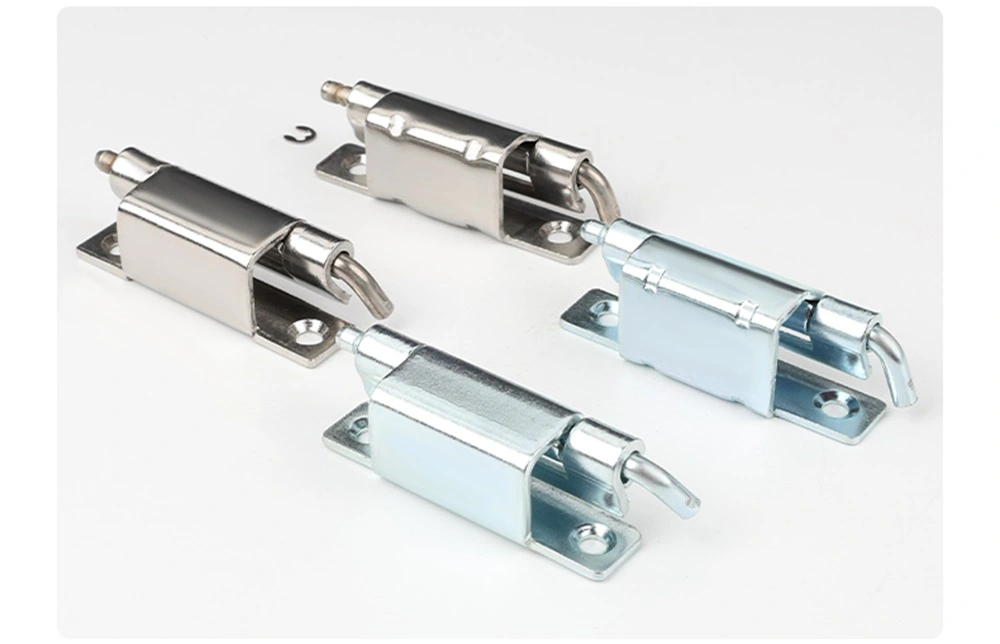

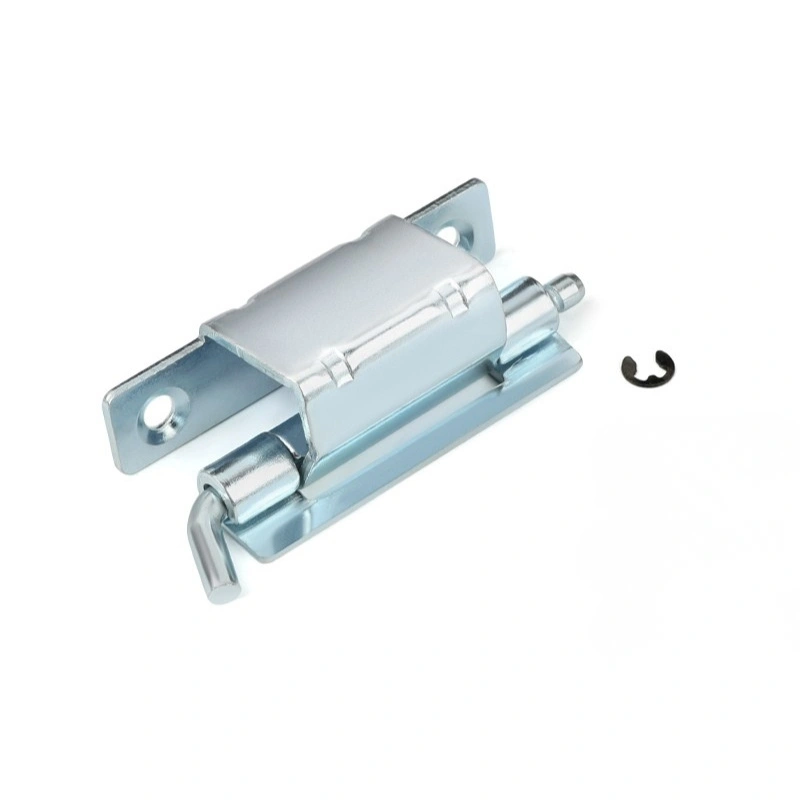

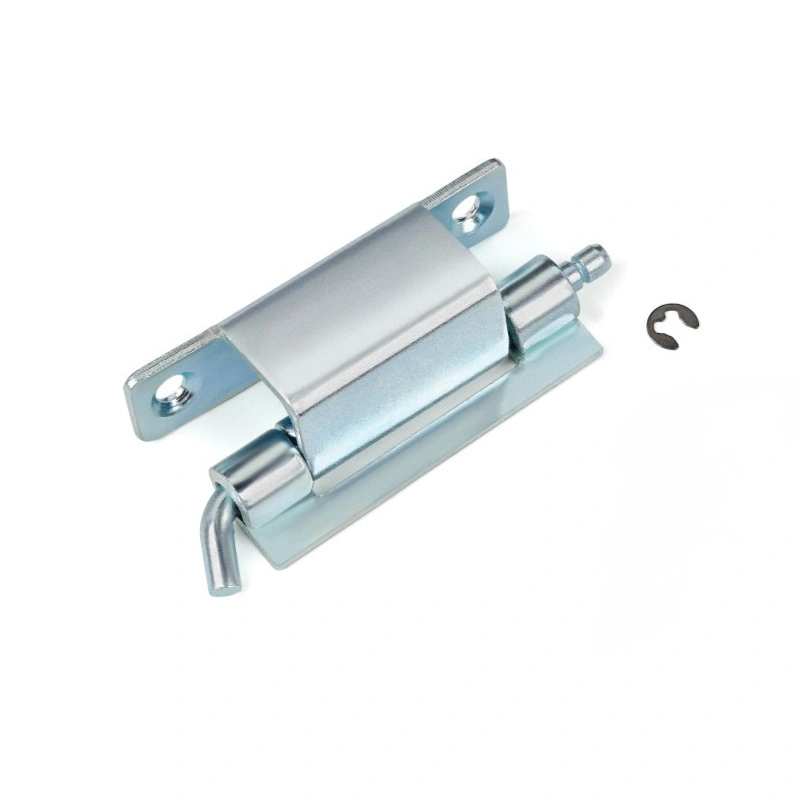

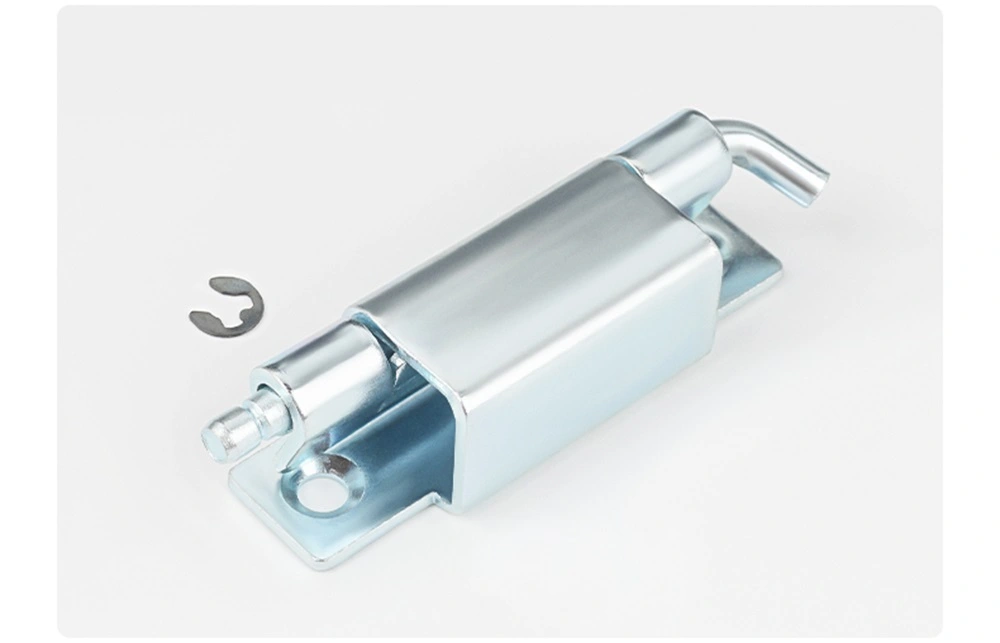

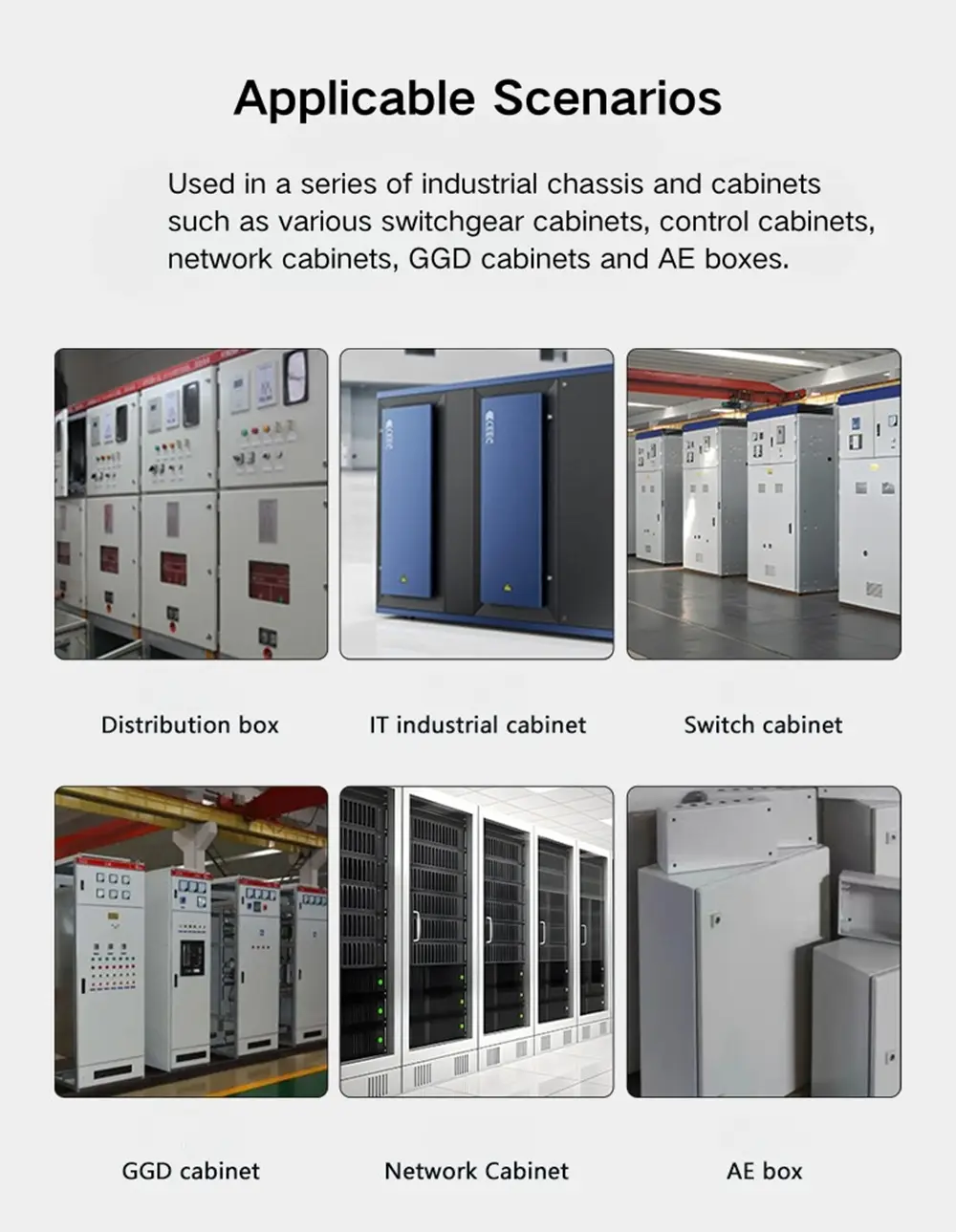

90 graduko bihurguneko armairuaren bisagra karbono altzairu galbanizatuan eta 304 altzairu herdoilgaitzean dago eskuragarri. Karbonozko altzairuzko bertsioak zinkezko plaka bat dauka, barruko itxiturei korrosioaren babes egokia eskaintzen dien ingurune lehor edo klimatizatuan. Instalazioa barrualdean dagoen eta hezetasuna faktore bat ez den armairu elektriko eta banaketa-kutxa aplikazio gehienetarako aukera estandarra da.

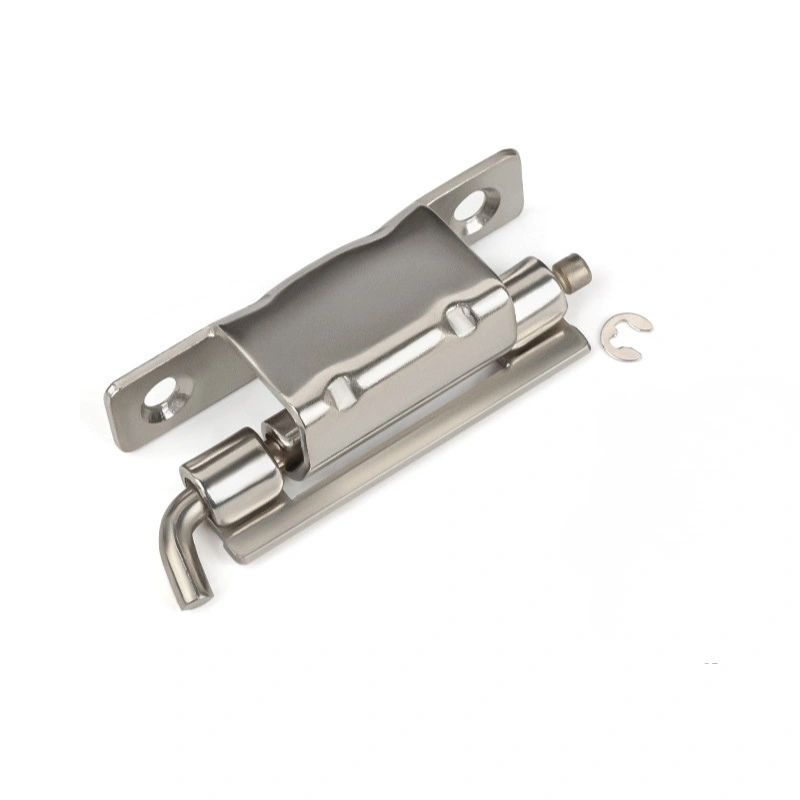

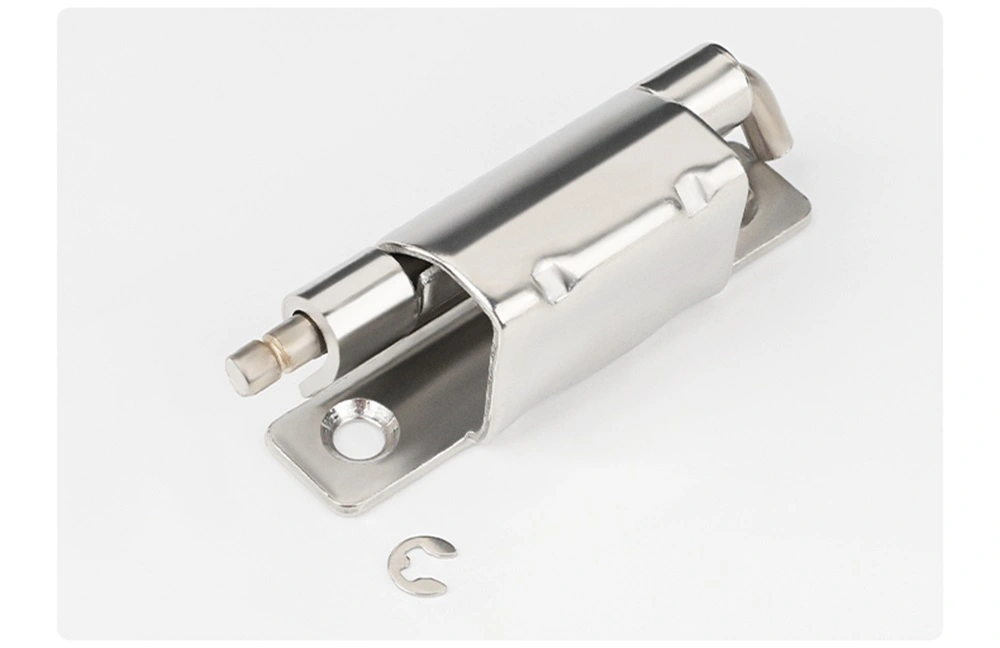

304 altzairu herdoilgaitzezko 90 graduko bihurguneko armairuaren bisagra aukera hobea da itxitura hezetasuna, kanpoko baldintzetara edo hezetasun handia duten inguruneetara jasaten denean. Altzairu herdoilgaitza ere zehaztu ohi da armairuaren kanpoko akabera kontuan hartzen denean, denboran zehar karbono altzairu galbanizatuak baino itxura hobea mantentzen baitu baldintza zailetan. Bi materialak hiru CL275 modelo guztietan daude eskuragarri.

Ohiko galderak

1.G.: Zein dira CL275 serieko hiru modeloak eta nola desberdintzen dira?

CL275 serieak CL275-1, CL275-2 eta CL275-3 ditu. CL275-1 120°-ra irekitzen da eta 70 mm-ko luzera duen modelorik handiena da. CL275-2 eta CL275-3 biak 90°-ra irekitzen dira eta dimentsio horizontal berdinak partekatzen dituzte, baina alboko profila eta muntatzeko zuloaren konfigurazioan desberdinak dira. Hirurak Φ5 mm-ko kanoi batekin soldatutako bisagrak dira.

Q2: Zein da eredu bakoitzaren irekiera-angelua?

CL275-1 120°-ra irekitzen da. CL275-2 eta CL275-3 biak 90°-ra irekitzen dira. Irekitzeko angelua bisagra-hegoen okerren geometriaren bidez finkatzen da eta ezin da instalatu ondoren egokitu.

Q3: Nola instalatzen da CL275 bisagra?

Hiru CL275 modeloak soldadura bidez instalatzen dira. Tolestutako hegala armairuaren markoari edo atearen panelari soldatzen zaio fabrikazioan. Serie honetan ez dago torloju-muntatzeko aukerarik.

4.G.: Nola mantentzen da bisagra pina eta atea kendu daiteke?

CL275 modelo guztiek Φ4 eusteko eraztun irekia erabiltzen dute pina bere lekuan mantentzeko. Atea kentzeko, askatu euste-eraztuna eta tira itzazu pintxoa; ez da tresnarik behar. Soldatutako oinarria markoari finkatuta geratzen da, beraz, atea kendu eta berriro lotu daiteke, bisagra muntatzeari eragin gabe.

Q5: Zein material daude eskuragarri?

CL275 tolestu armairuaren bisagra karbono altzairu galbanizatuan eta 304 altzairu herdoilgaitzean dator. Karbono altzairuzko jantziak barruko itxitura lehorrak; altzairu herdoilgaitza aukera hobea da kanpoko instalazioetarako edo hezetasun erregularra duten inguruneetarako.

6.G.: Zein da CL275-2 eta CL275-3 arteko aldea?

Bi modeloek dimentsio horizontal eta 90°ko irekiera angelu berdinak dituzte, baina alboko profilak desberdinak dira. CL275-3-k 19,3 mm-ko ate-markoa lotzeko sakonera du eta 20,2 mm-ko alboko altuera du, eta CL275-2-k, berriz, alboko tarte desberdinak ditu markoaren kanal geometria desberdinetarako. Aukeratu zure atearen marko eta panelen neurri espezifikoetan oinarrituta.
