Ezkutuko giltza zuntzekin

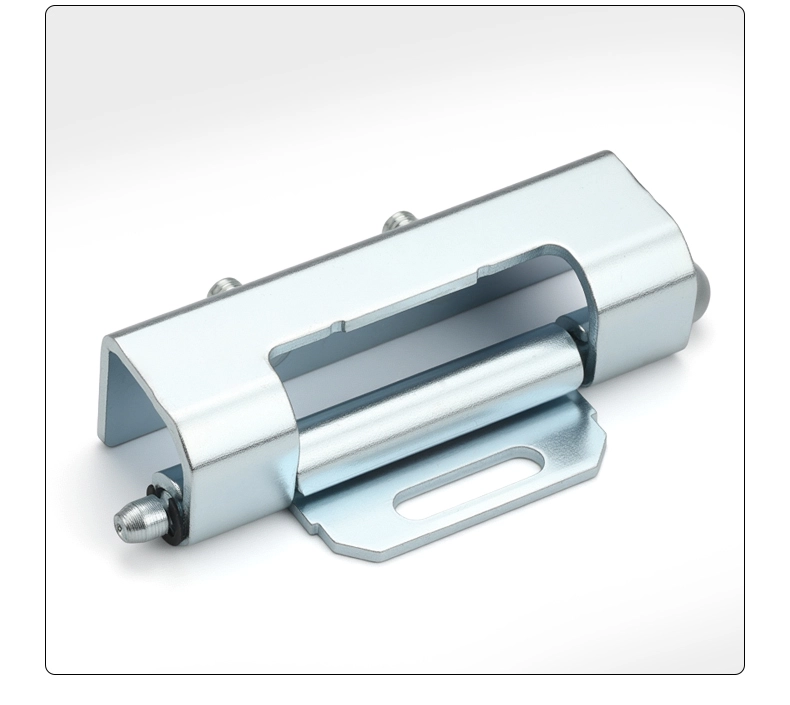

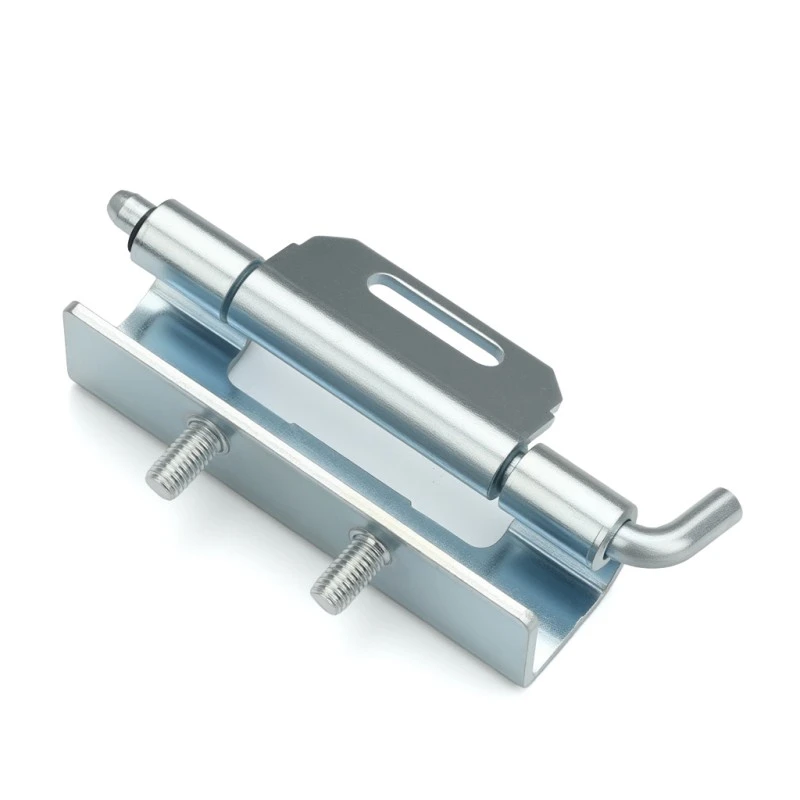

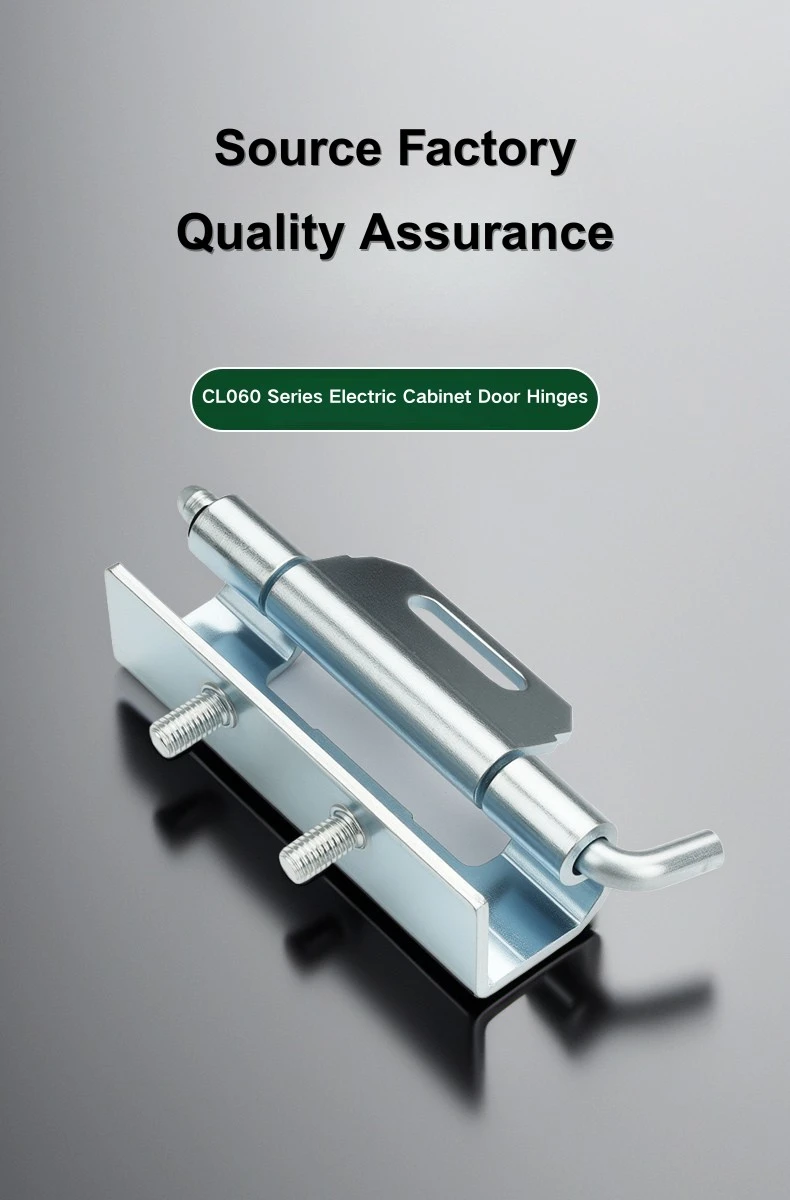

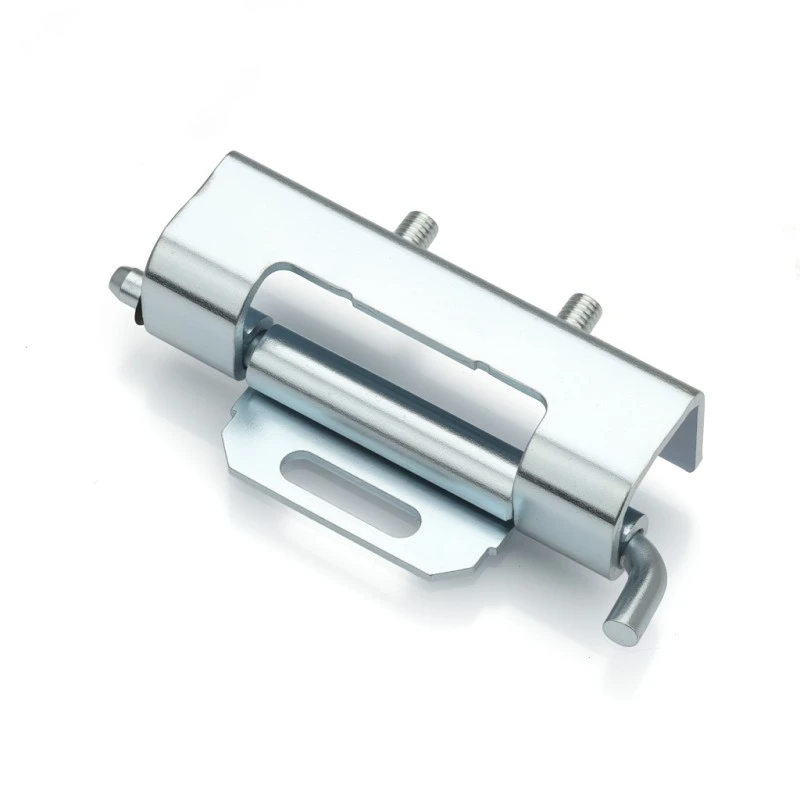

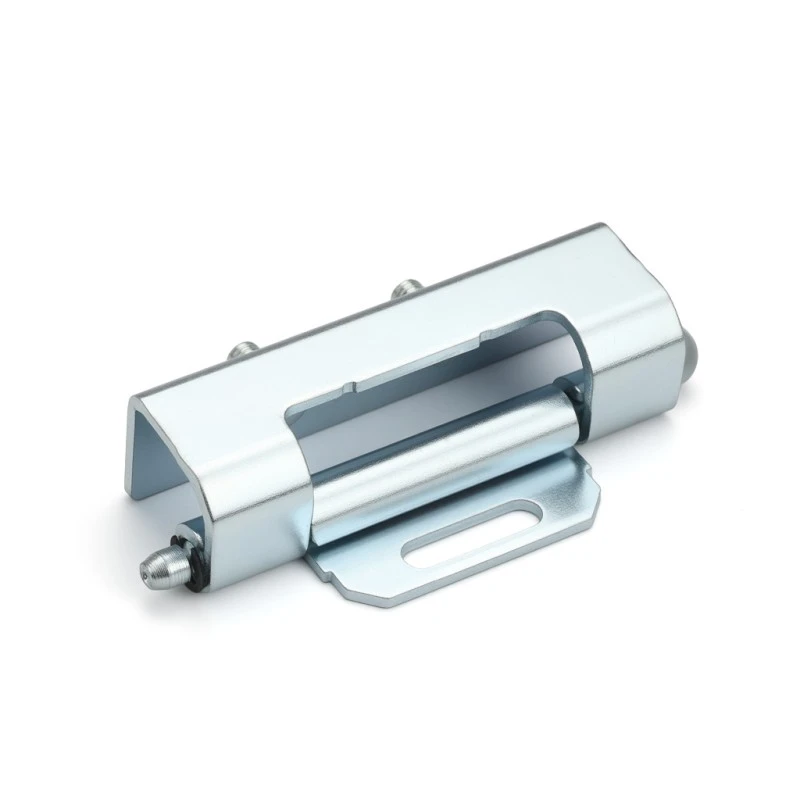

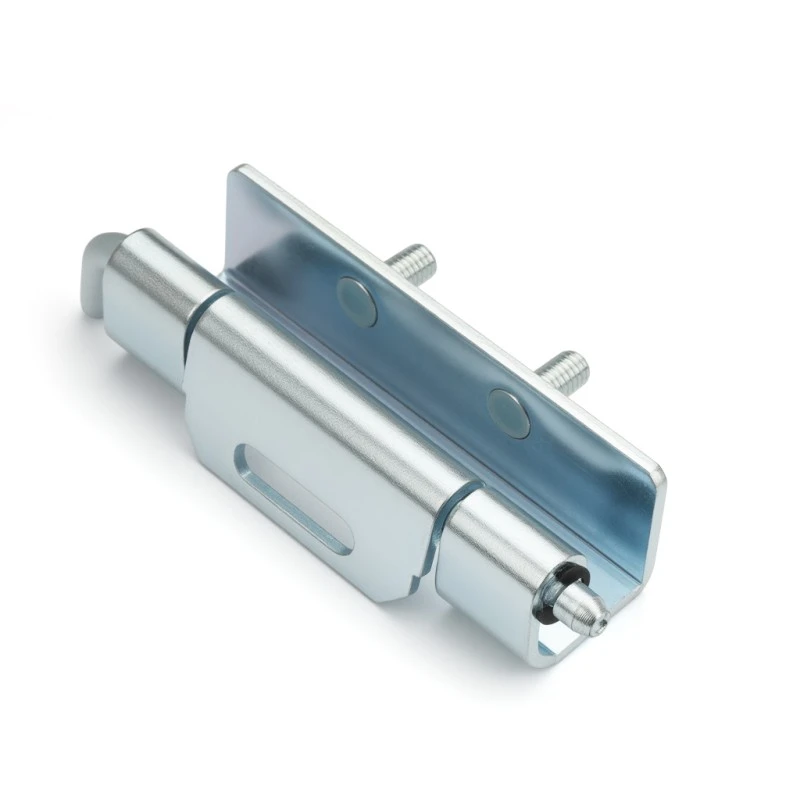

Yitai Lock-en itxitura desmuntagarrien bisagrak eskuratzen dituen edonorentzat, CL060 Studs-ekin ezkutatutako bisagrak soldadura eta azkoinen muntaketa kudeatzen ditu, eta torlojuak dagoeneko sartuta daude. Muntatzeko hegalean 19,8 mm-ko zirrikitua dago, blokeatu aurretik posizioa doitzeko; erabilgarria atea zuzen zintzilikatu behar duzunean. Luzera orokorra 86 mm-koa da 70 mm-ko bisagra gorputzarekin eta Φ5 mm-ko kanoiarekin.

Egitura eta neurriak

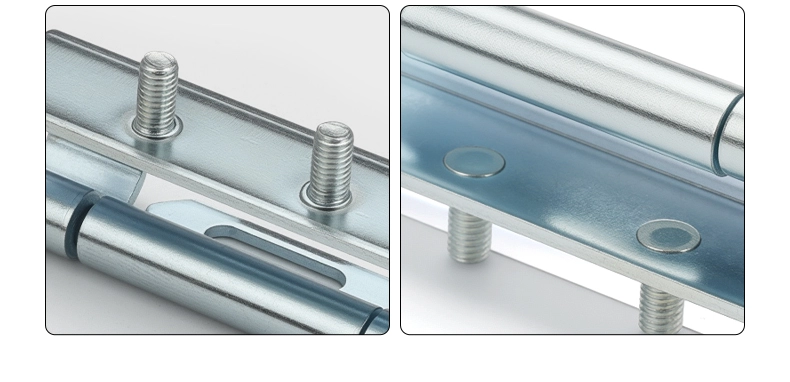

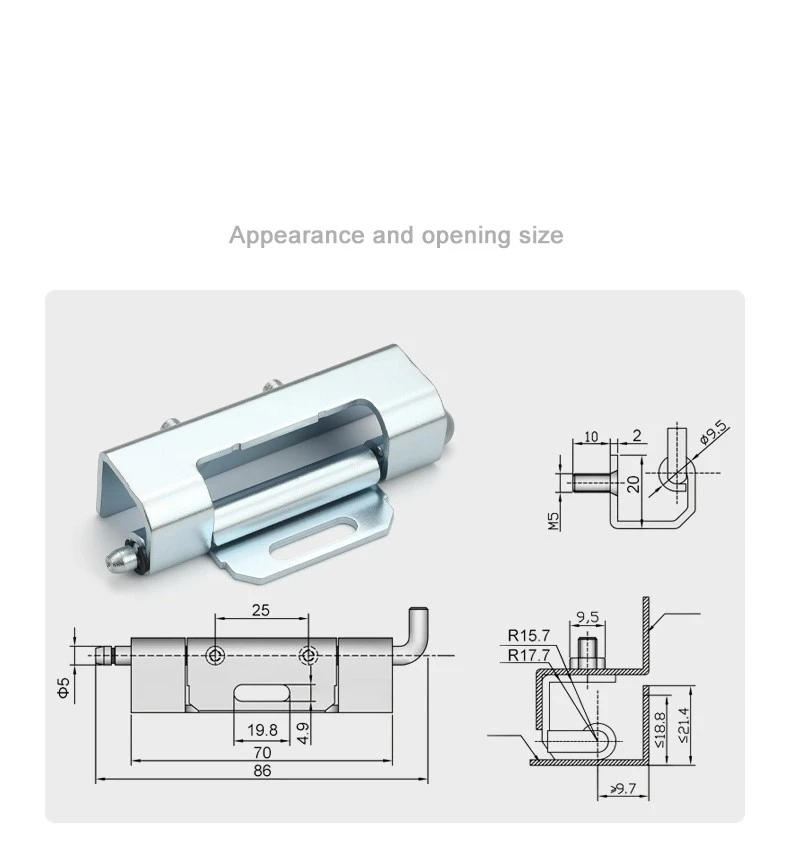

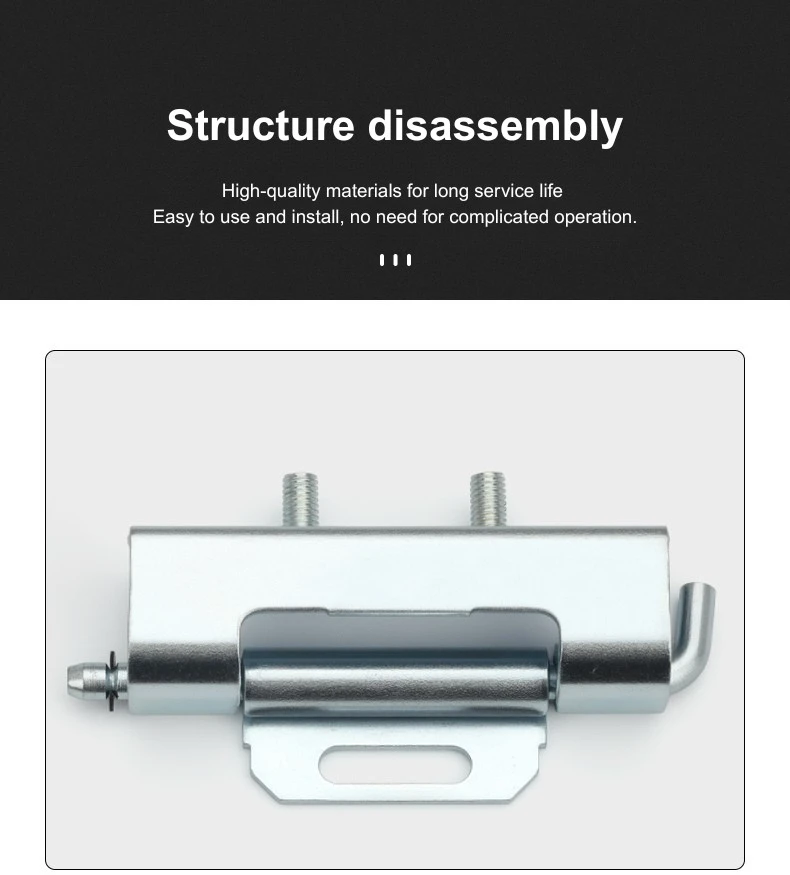

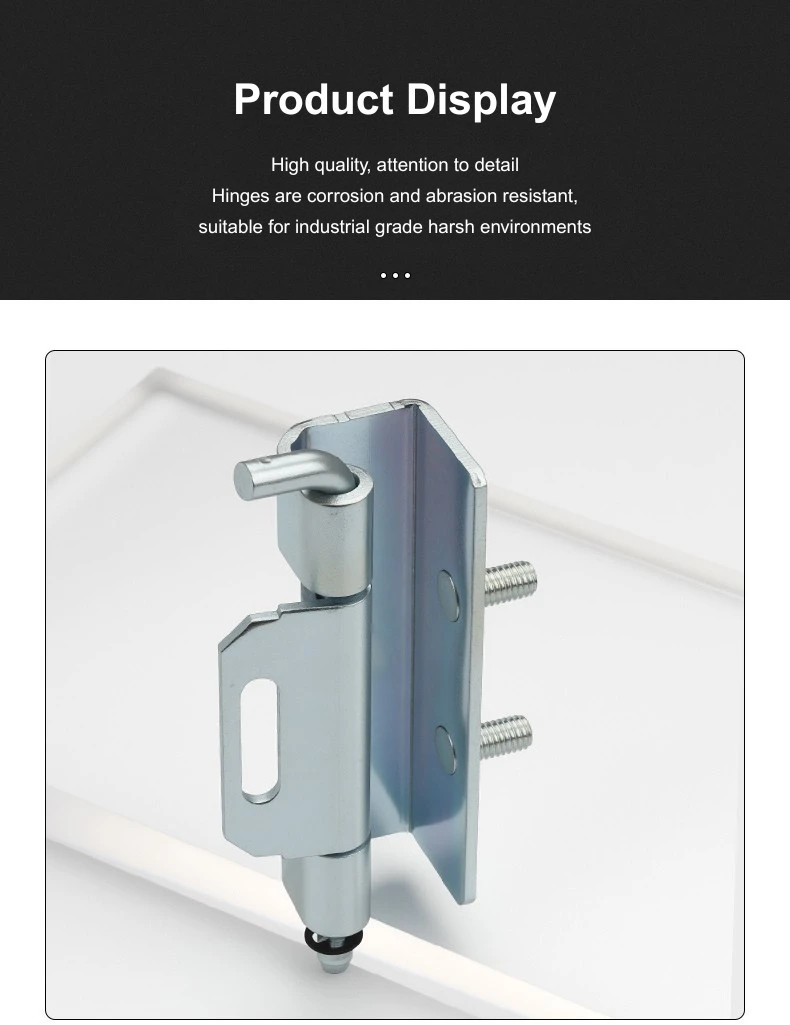

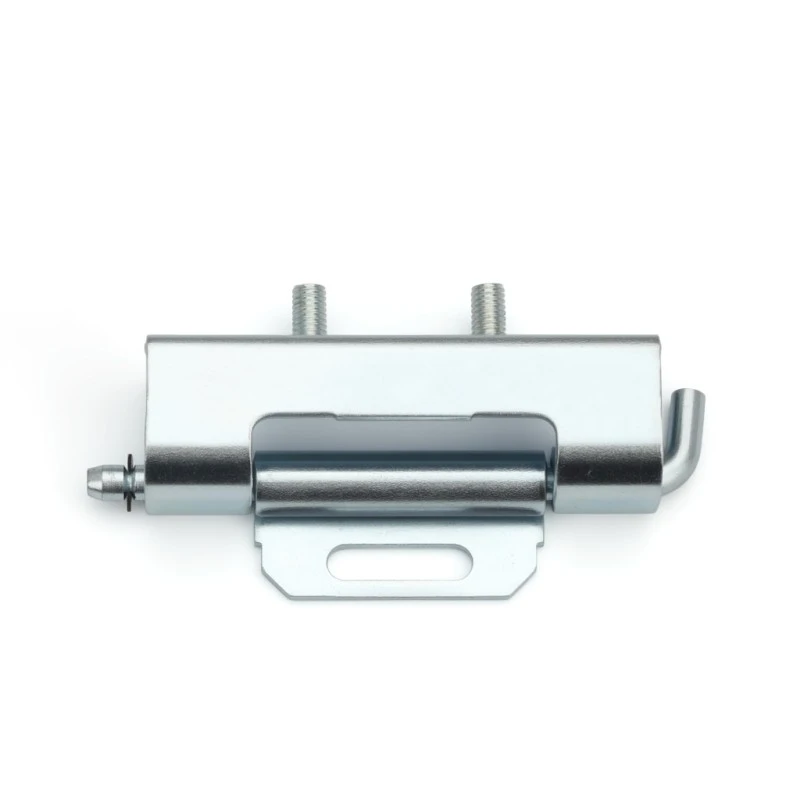

Tastunekin Ezkutuko Bisagrak 86 mm-ko luzera du guztira, gorputz nagusiak 70 mm hartzen ditu eta muntatzeko hegalak gainerakoa estaltzen du. Kanoia Φ5 mm-koa da, eta zutabeak berak Φ9,5 mm-ko burua, 10 mm-ko ardatza, 2 mm-ko sorbalda eta M5 harizketak ditu - markoaren kanaleko azkoinarekin lotzeko erraza.

Markoaren bateragarritasunerako, Ezkutuko Bisagra Tastunekin R15,7 eta R17,7 mm bitarteko barne erradioa duten kanaletarako diseinatuta dago, ate-panelaren sakonera ≤18,8 mm, ≤21,4 mm-ko alboko irismena eta > 9,7 mm-ko markoaren irekiera. Bisagra-gorputzak 22,6 mm-ko zabalera du eta muntatzeko hegala 25 mm-koa - nahikoa trinkoa markoaren barruan garbi esertzeko atearen aurpegitik irten gabe.

Instalazioa eta Muntaketa

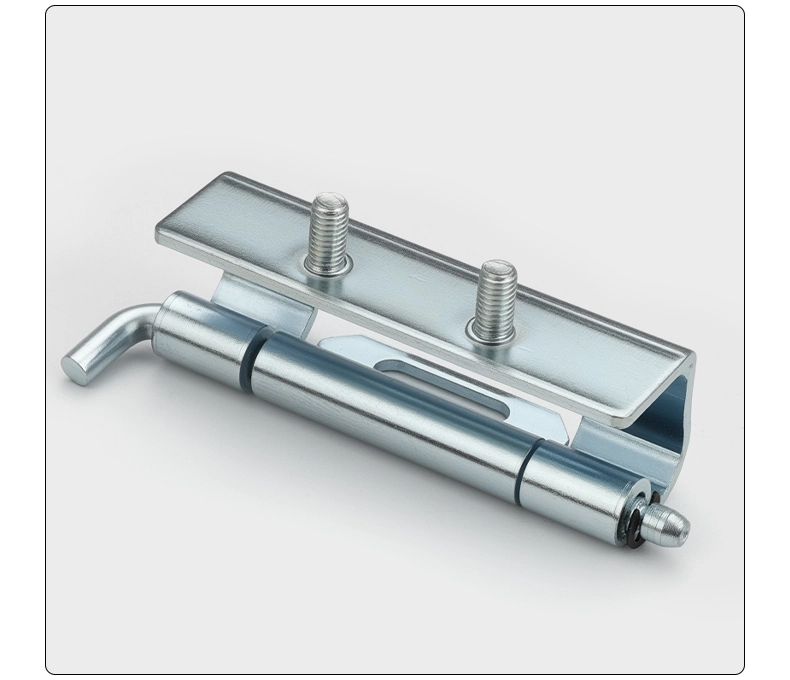

Tastunekin ezkutatutako bisagra soldadura eta azkoinen muntaketa konbinatuta sartzen da. Muntatzeko hegala ate-panelera soldatu egiten da fabrikazioan zehar, eta zurtoinaren muturrak markoaren kanalean sartzen dira M5 torlojuak erabiliz. Hegaleko 19,8 mm-ko zirrikituak tarte bat ematen dizu bisagraren posizioa aldatzeko dena estutu aurretik, eta horrek atea lerrokatzea askoz zailagoa da muntatzean.

Dena bere lekuan finkatuta dagoenean, ezkutatutako gontzek atea behar denean ateratzeko aukera ematen du oraindik ere: atea markoaren kanaletik askatu eta atea libre altxatzen da. Soldatutako hegala ate-panelean geratzen da betirako, beraz, atea kentzeak ez dio batere eragiten bisagra muntatzeari. Ezaugarri erabilgarria da kableatuetarako edo barrurako sarbidea izateko atea kendu behar duten armairuentzat.

Aplikazio-eszenatokiak

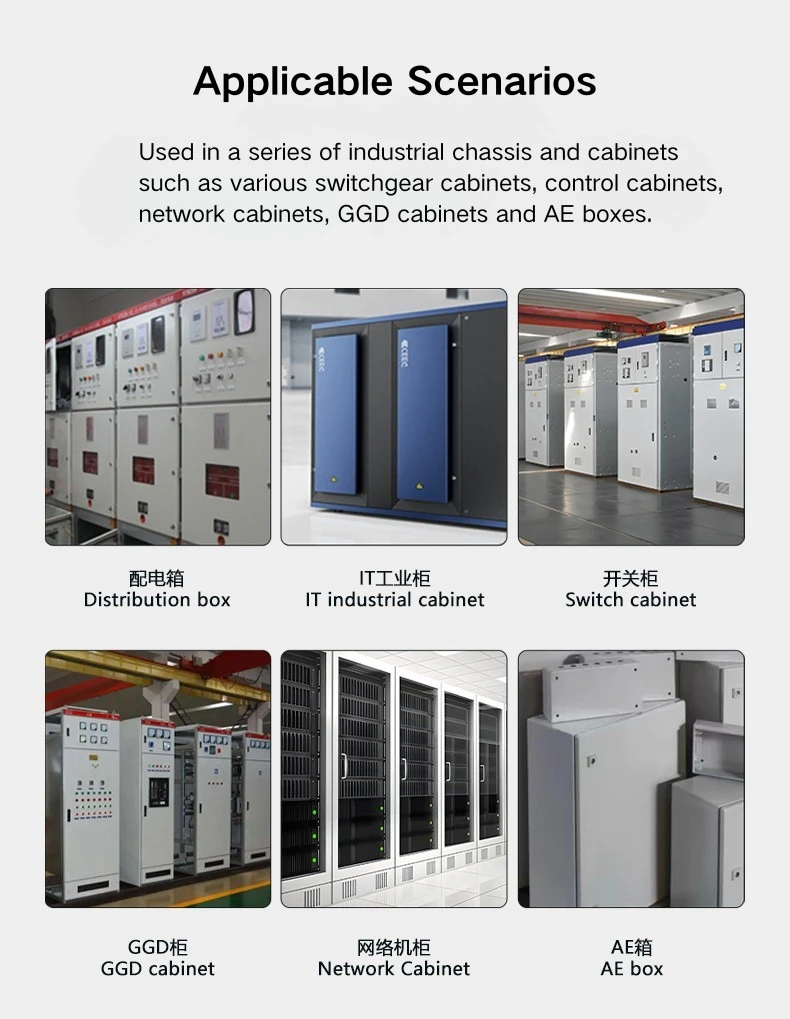

Ezkutuko giltza Studs with Banaketa-paneleko ateetan, kommutagailuen itxituretan, sareko armairuen ateetan eta ekipamendu industrialeko armairuetan agertzen da gehienetan, kanpoaldea garbi mantentzea garrantzitsua den. Bisagra markoaren barruan dagoenez, kanpoaldean ez da ezer ikusten atea itxita dagoenean: ez dago bidoirik irtengorik, ezta hegalik agerian.

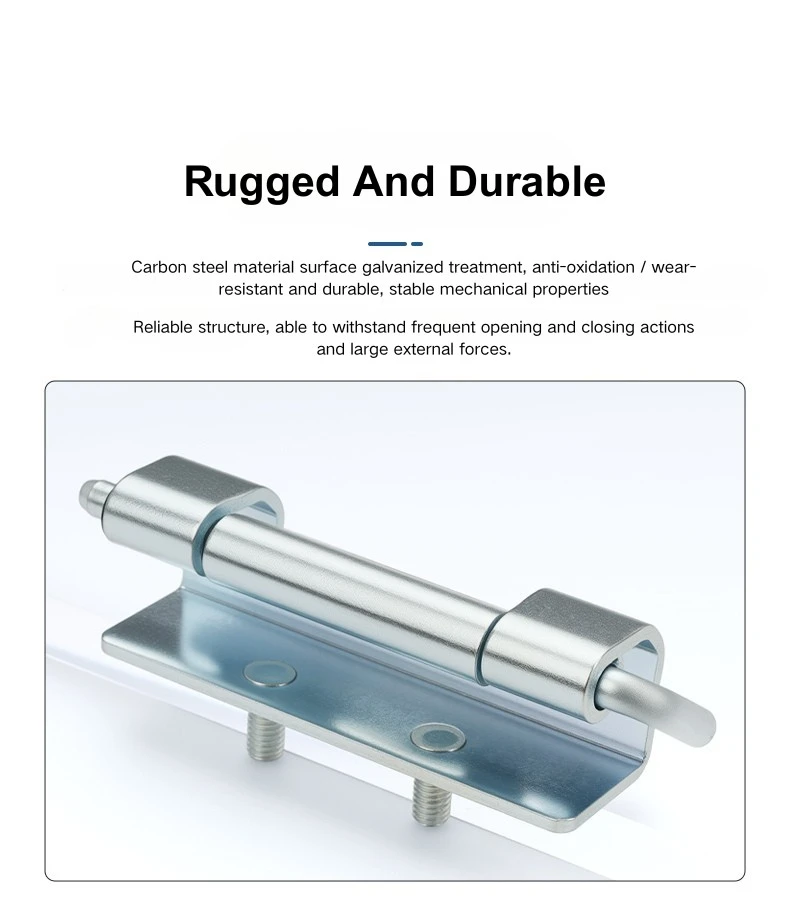

Tastunekin Ezkutuko Bisagraren alde desmuntagarria tailerrean muntatu eta lekura bidaltzen diren armairuetarako ere oso erabilgarria da; Karbono altzairu galbanizatuaren akabera ondo dago barruko industria-ingurune estandaretarako, eta 86 mm-ko gonak banaketa eta konmutagailuen itxituretan aurkitu ohi dituzun marko-kanalaren dimentsioetara egokitzen da.

Ohiko galderak

Q1: Zein da CL060 bisagraren tamaina orokorra?

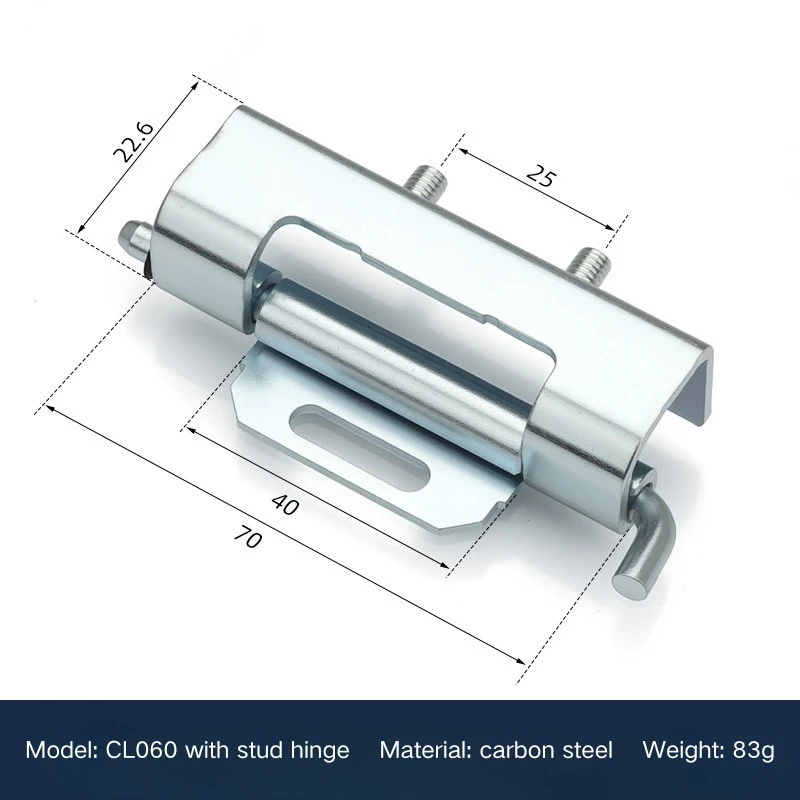

CL060 ezkutuko bisagrak 86 mm-ko luzera orokorra du, 70 mm-ko bisagra gorputzaren luzera eta Φ5 mm-ko kanoi-diametroa. Muntatzeko hegalak 25 mm-ko zabalera du eta gontz-gorputzak 22,6 mm-ko zabalera du. Pisu osoa 83 g da.

Q2: Zein material dago CL060a?

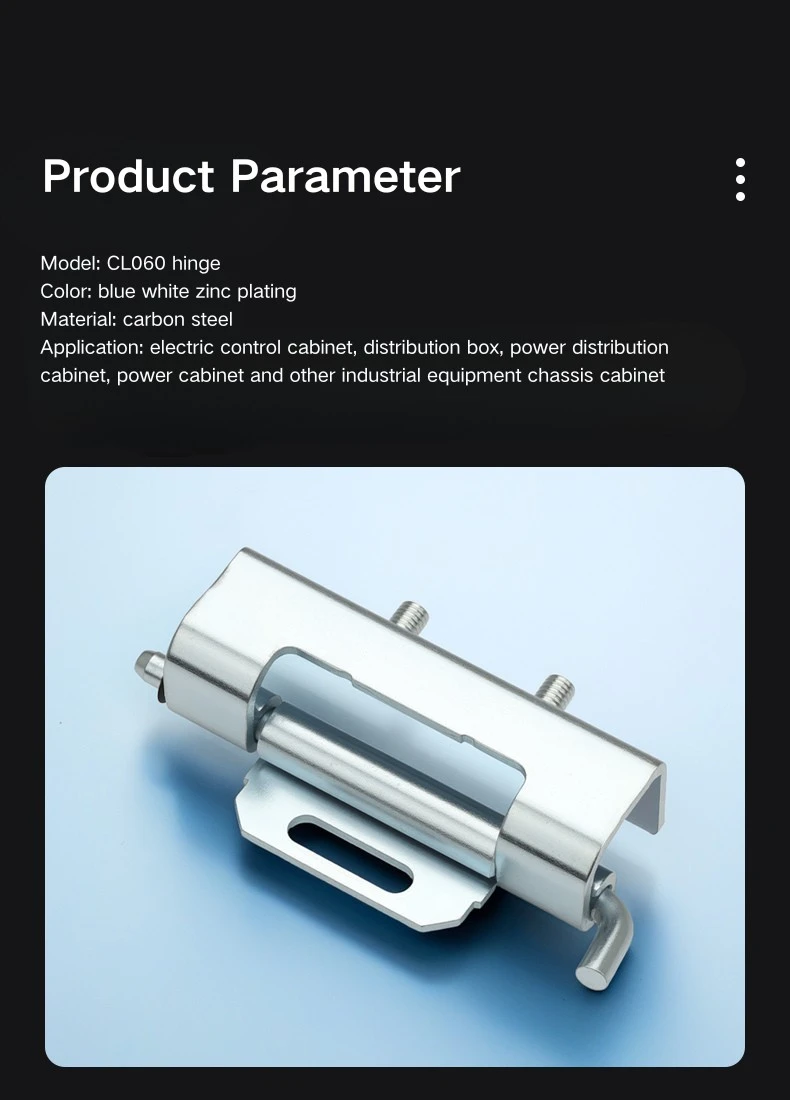

CL060 karbono altzairuz egina dago, akabera galbanizatuarekin. Une honetan zehaztapen bakarrean dago eskuragarri.

Q3: Nola instalatzen da CL060?

CL060-k soldadura eta azkoinen muntaketaren konbinazioa erabiltzen du. Muntatzeko hegala ate-panelean soldatuta dago, eta zutabeak markoaren kanalean sartzen du barne dauden M5 torlojuen bidez. Zirrikitudun muntatzeko zuloak posizioa doitzea ahalbidetzen du, behin betiko finkatu aurretik.

Q4: Zeintzuk dira stud neurriak?

Tapoiak Φ9,5 mm-ko buruaren diametroa du, 10 mm-ko ardatzaren luzera, 2 mm-ko sorbalda eta M5 hariztatua du. >9,7 mm-ko irekidura duen marko-kanal batean sartzen da.

5.G.: Zein marko-kanalaren neurriak egokitzen ditu CL060?

CL060 ezkutuko bisagra R15,7 eta R17,7 mm bitarteko barne-erradioa duen marko-kanal batean sartzen da. Ate-panelaren sakonera tartea ≤18,8 mm-koa da eta alboko irismen osoa ≤21,4 mm-koa da.

6.G.: Zein itxitura motatarako egokia da CL060?

CL060 banaketa-paneleko ateetan, kommutagailuen itxituretan, sare industrialeko armairuetan eta ekipamendu mekanikoko armairuen ateetan erabiltzen da - edonon ezkutuko eta desmunta daitekeen gontz bat hobesten da gainazalean muntatutako aukera baten aldean.
