Guztiz ezkutatutako altzairu herdoilgaitzezko bisagra

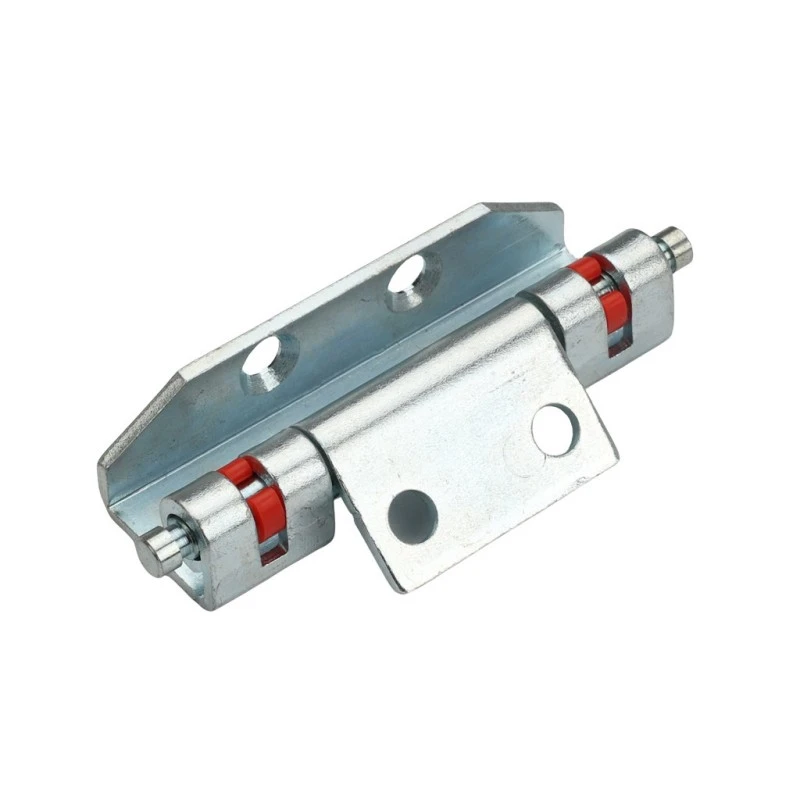

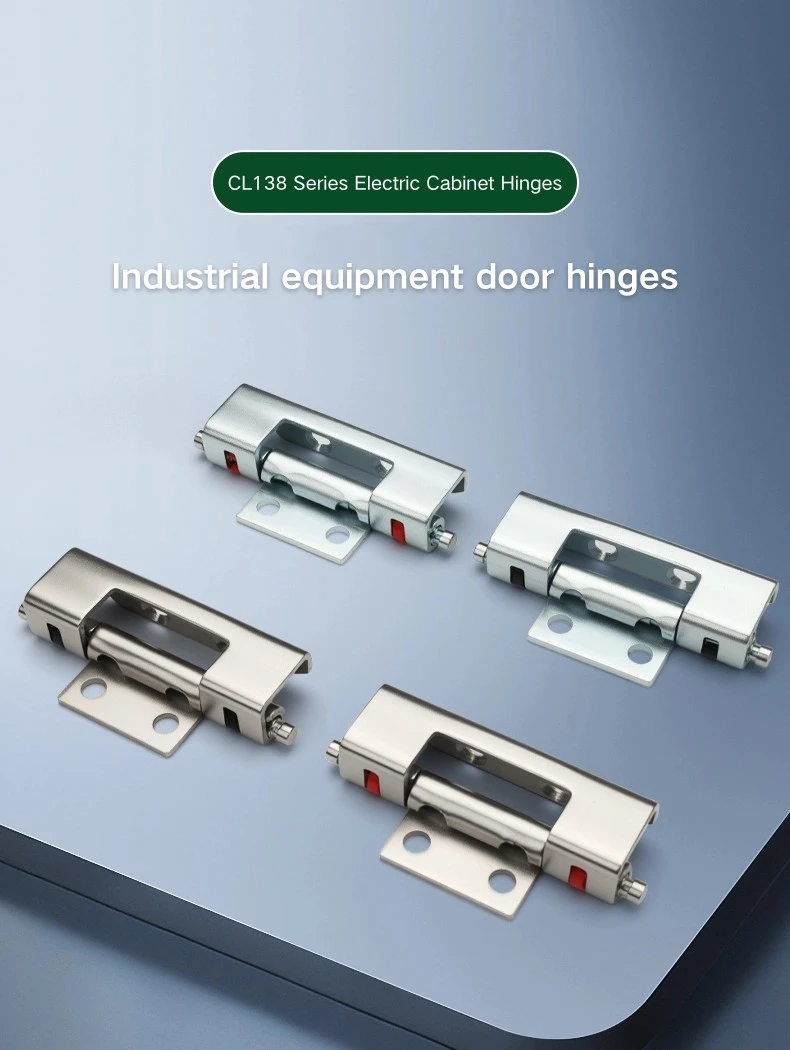

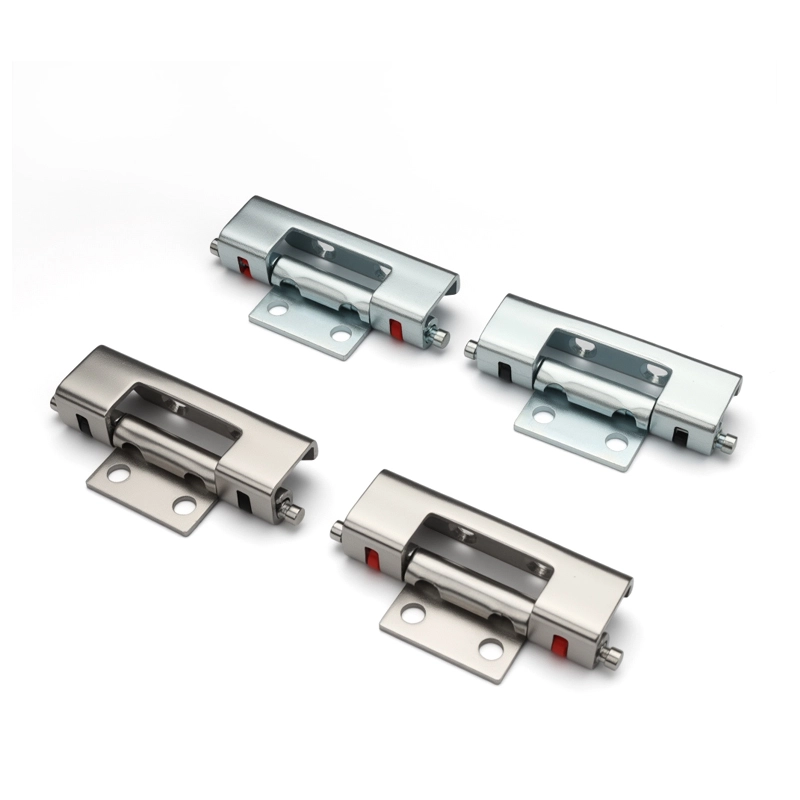

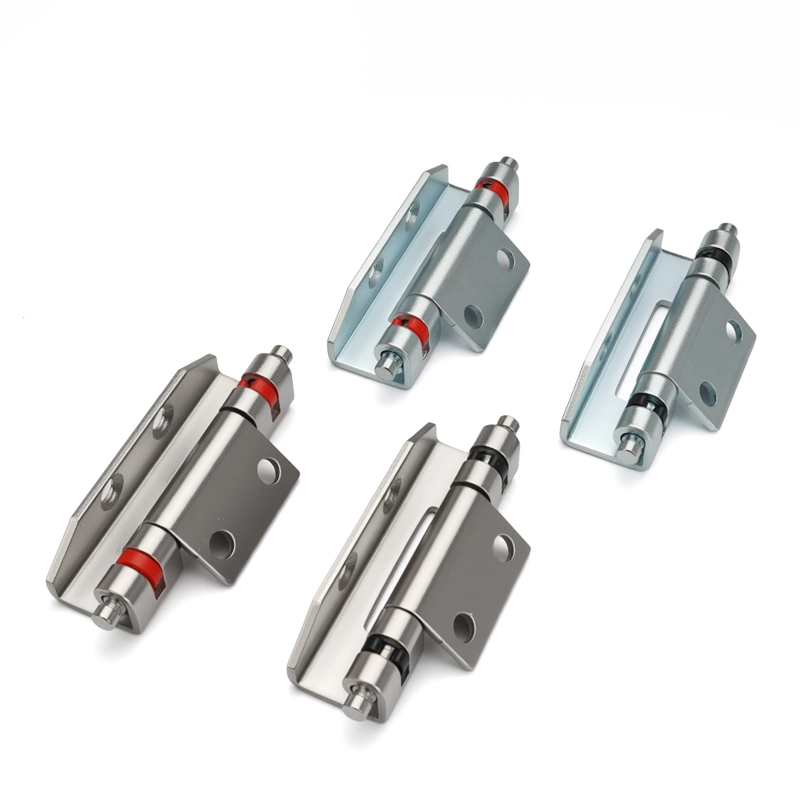

Yitai Lock-en ezkutatutako armairu-bandak handizkako hornitzaileentzat, guztiz ezkutatutako altzairu herdoilgaitzezko bisagra CL138-k lau aldaera estaltzen ditu bi materialetan eta bi clamp koloretan. Altzairu herdoilgaitzezko bertsioak ingurune hezeetan edo korrosiboetan dauden itxituretarako aukera naturala dira, eta karbono altzairuzko aukerak ondo funtzionatzen dute barruko banaketa-armairu estandarretan. Pintza-kolorea - beltza edo gorria - bereizketa bisuala da funtzionala baino, beraz, aukeraketa lehendik dagoen armairuaren hardwarearen hobespenaren araberakoa da.

Egitura eta neurriak

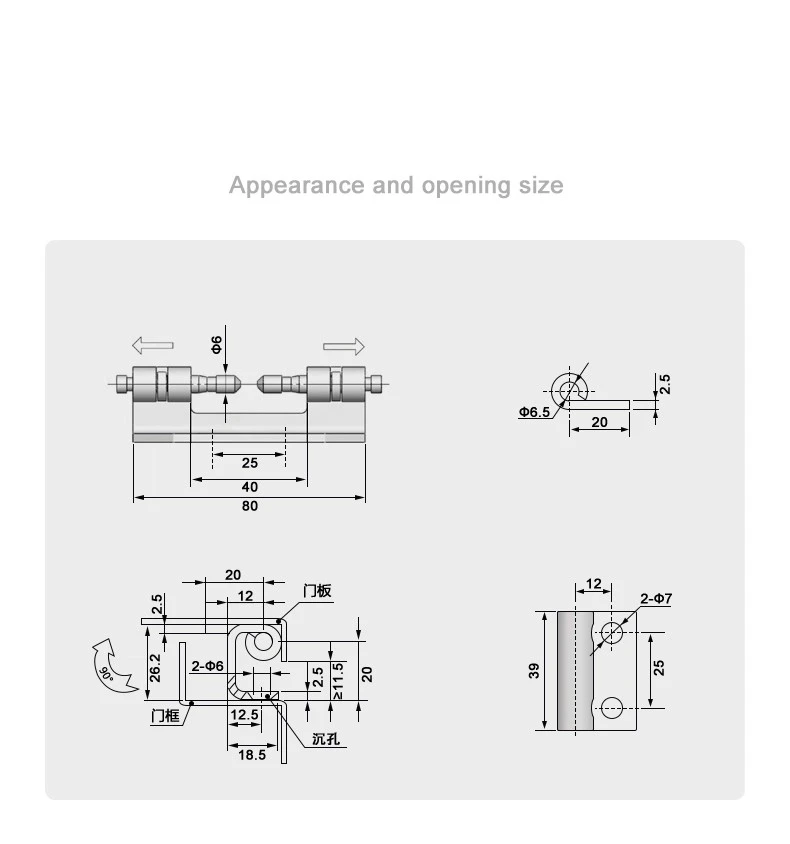

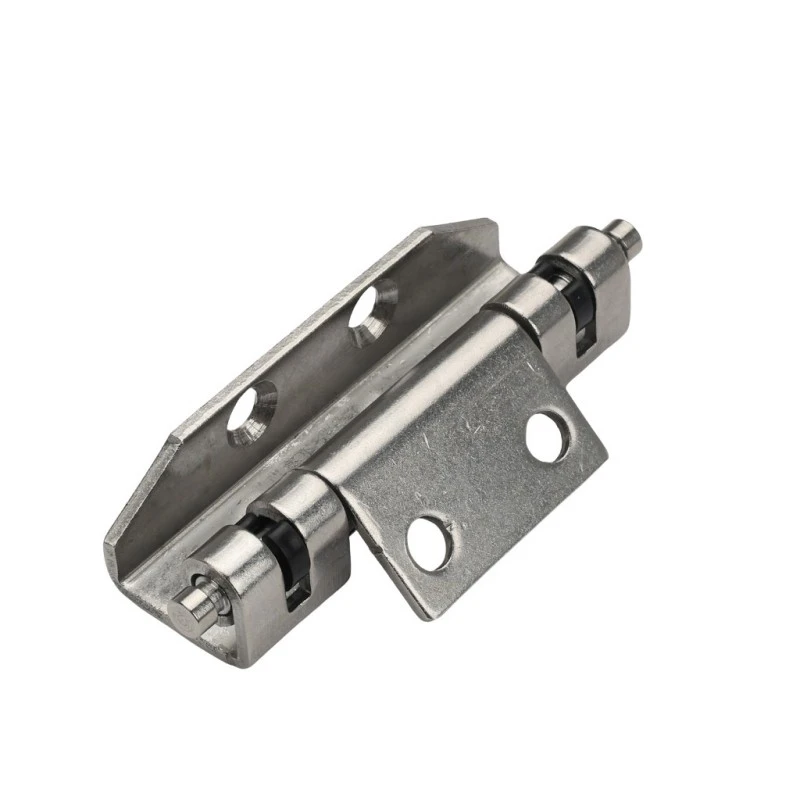

Guztiz ezkutatutako altzairu herdoilgaitzezko bisagrak 80 mm-ko luzera du, 40 mm-ko gonaren gorputza eta 25 mm-ko barruko tartea bi kanoi muturren artean. Kanoiaren diametroa Φ6 mm-koa da, eta bi kanoi-atalak erdiko gorputzetik kanporantz luzatzen dira, gontzariari bere dumbbell-profila ematen dio. Pintza-multzoa kanoi-muturretan kokatzen da eta gontza atearen markoaren kanalarekin lotuta mantentzen du.

Guztiz ezkutatuta dagoen altzairu herdoilgaitzezko bisagraren muntatze-plakak 39 mm-ko altuera eta 25 mm-ko zabalera neurtzen ditu, Φ7 mm-ko bi muntatze-zulo ditu ertzetik 12 mm-ko distantziara. Markoaren alboak 18,5 mm-ko sakonera osoa erakusten du 12,5 mm-ko oinarriarekin, Φ6 mm-ko bi kanoi-zulo eta ≥11,5 mm-ko zirrikitua. Φ6,5 mm-ko giltza-pinak 2,5 mm-ko hostoaren aurpegiaz harro dago 20 mm-ko luzera duen.

Instalazioa eta Muntaketa

Guztiz ezkutatuta dagoen altzairu herdoilgaitzezko bisagra soldatzearen bidez instalatzen da: muntaketa-plaka ate-panelera soldatzen da eta gontz-gorputzak markoaren kanala lotzen du muntaian zehar. 90°-ko irekierak esan nahi du atea angelu zuzen batean kulunkatzen dela armairuaren aurpegitik, eta horrek sarbide-eskakizun estandarrak estaltzen ditu banaketa- eta kontrol-armairuen konfigurazio gehienetarako.

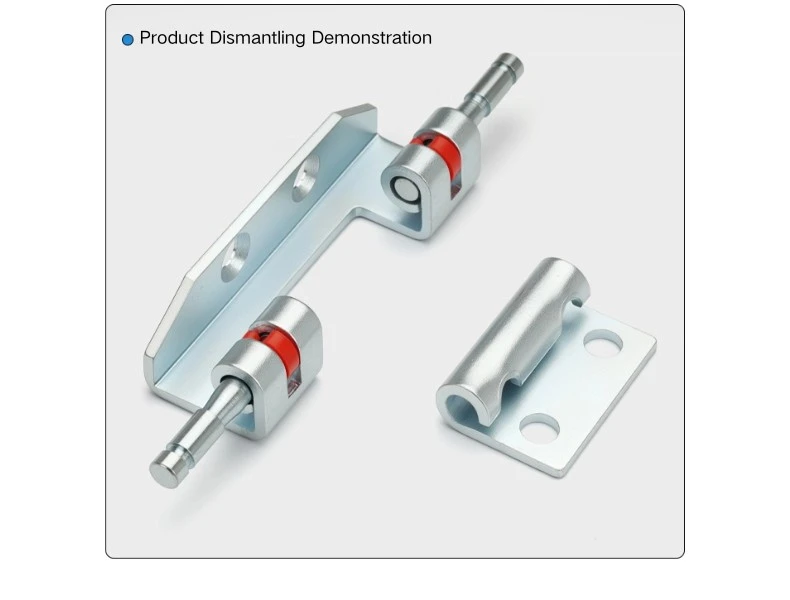

Soldatutakoan, guztiz ezkutatuta dagoen altzairu herdoilgaitzezko bisagra markoaren profilaren barruan sartzen da, beraz, kanoia eta giltza-multzoa kanpotik ezkutatuta daude. Kanoi-mutur bakoitzean dagoen besarkadura-mekanismoak bisagra markoaren kanalean blokeatzen du eta behar denean atea kentzeko askatu daiteke. Ezkutuko konpromezu horrek gontza Rittal armairu-marko sistemekin bateragarria egiten du, non kanalaren geometria giltza-mota hauetara egokitzen den.

Materiala eta Pintza Aukerak

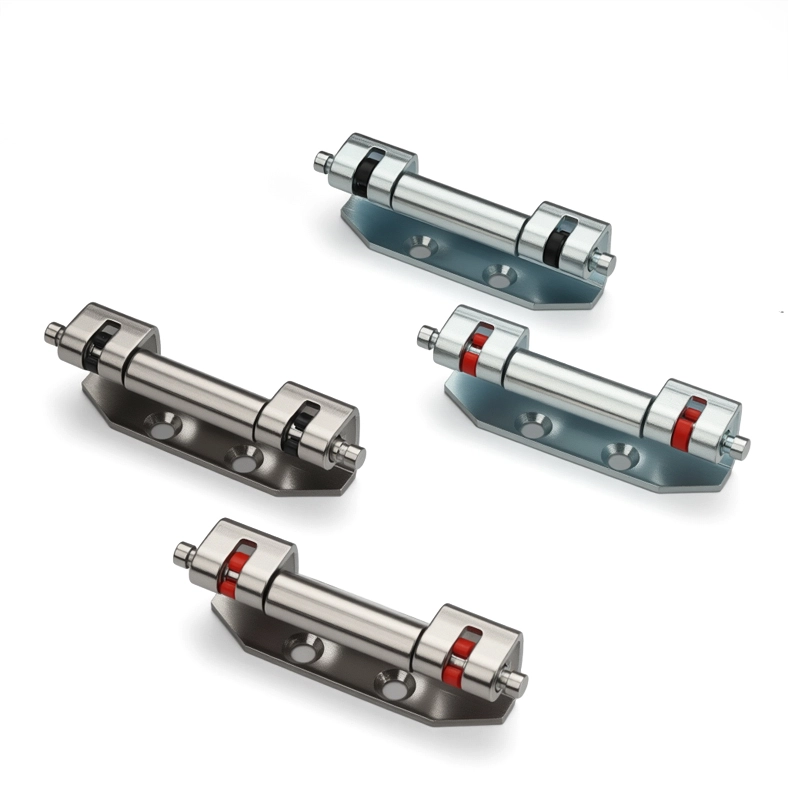

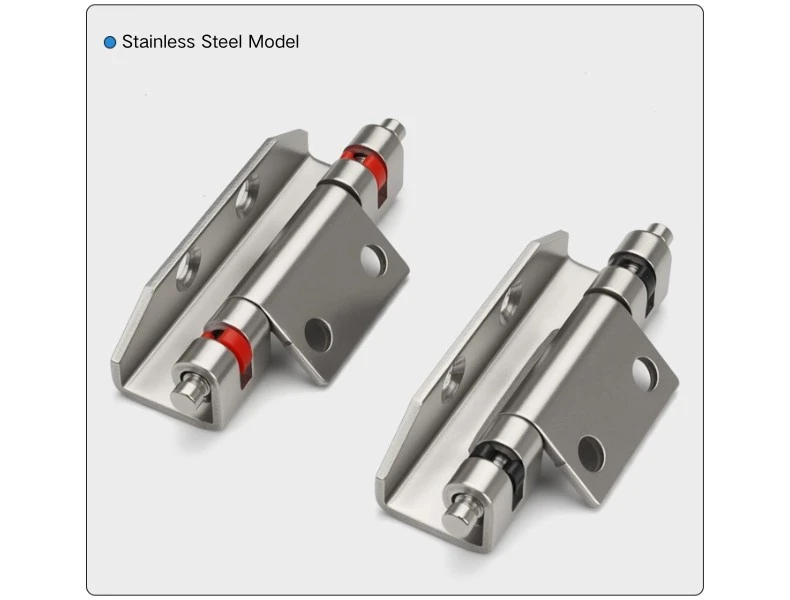

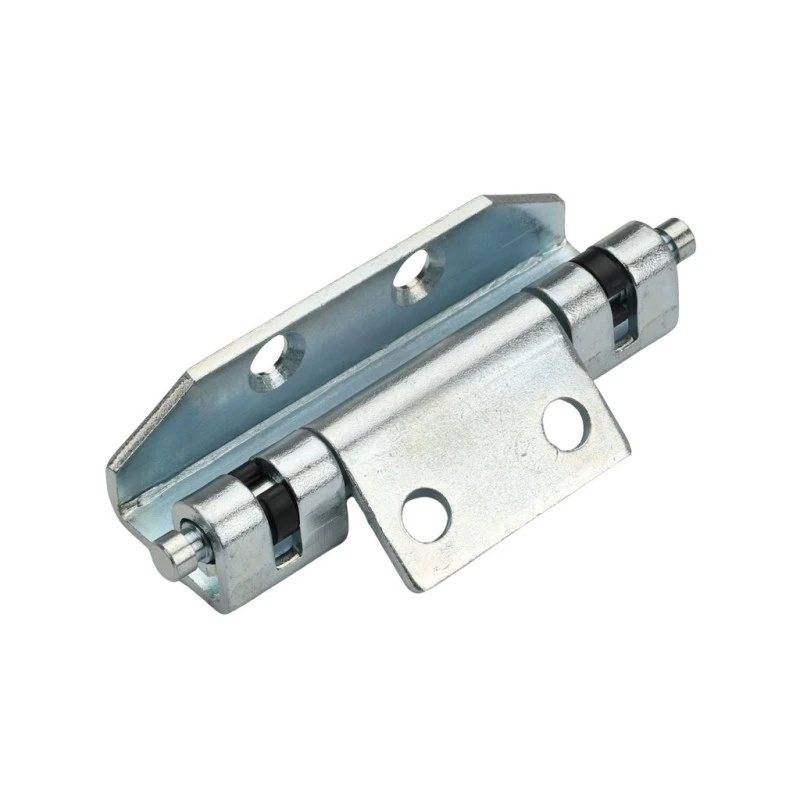

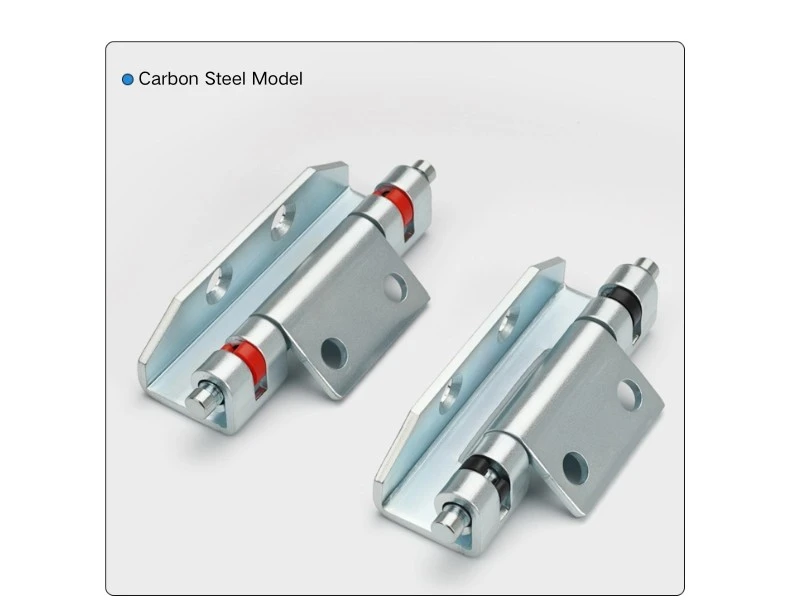

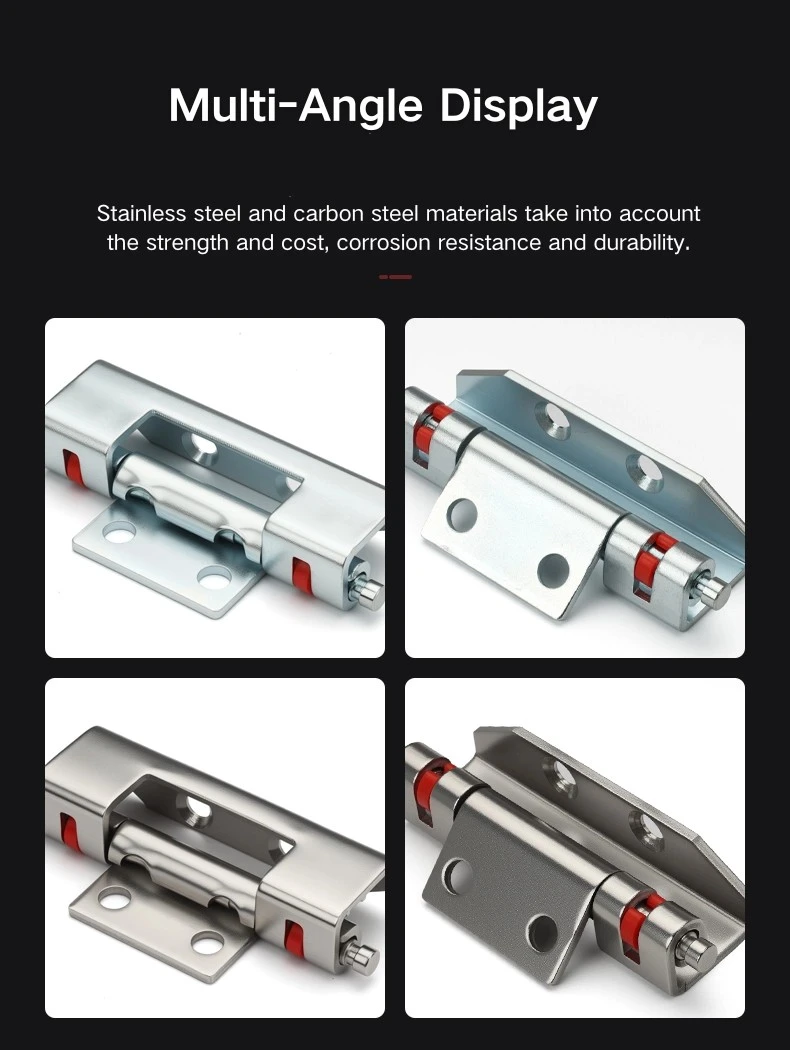

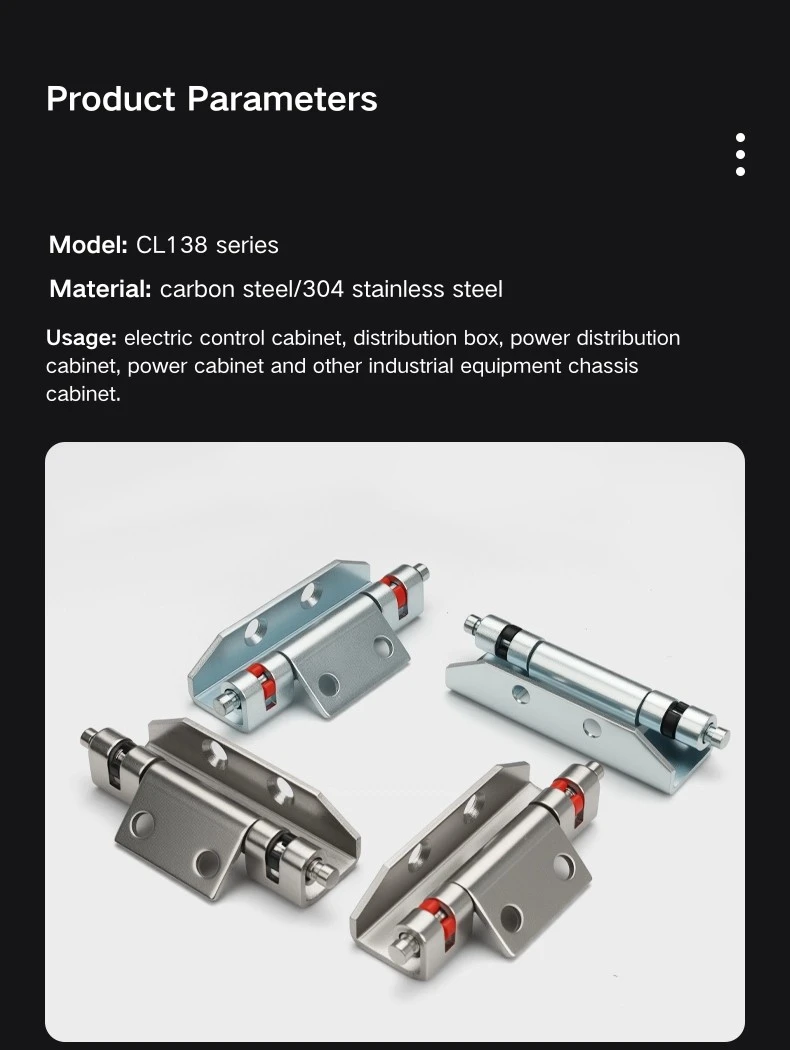

Guztiz ezkutatuta dagoen altzairu herdoilgaitzezko bisagra karbono altzairuan eta altzairu herdoilgaitzean eskuragarri dago, bi materialetan besarkada kolore beltz edo gorriarekin - lau aldaera guztira. Altzairu herdoilgaitzezko bertsioa hobeto egokitzen da espazio hezeetako, kanpoko instalazioetako edo korrosioarekiko erresistentzia denboran zehar garrantzitsua den inguruneetarako. Karbono altzairua barruko armairu lehorreko aplikazioetarako egokitzen da, non akabera baldintzak estandaragoak diren.

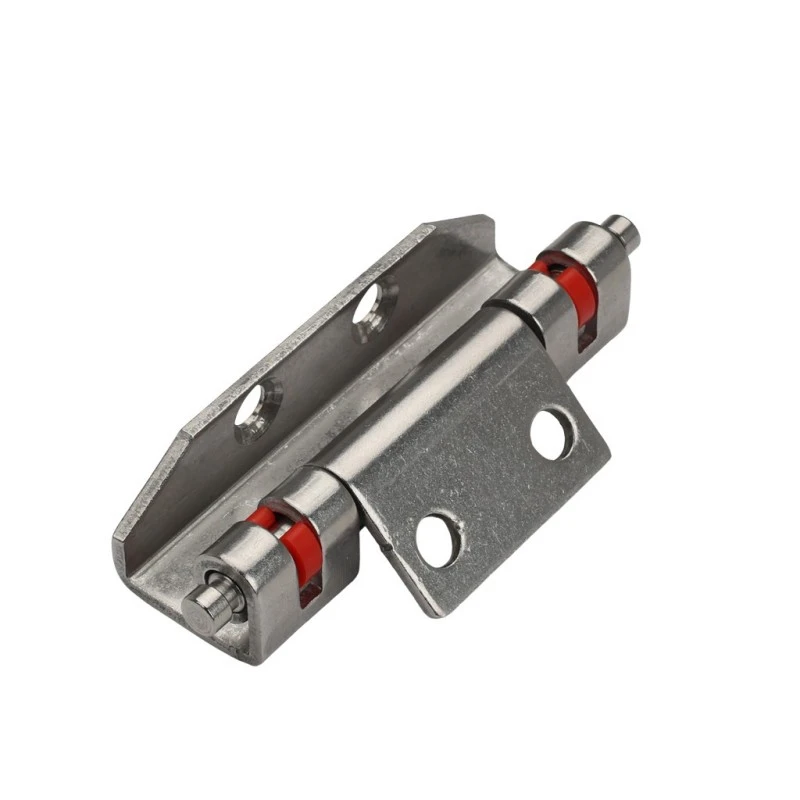

Erabat ezkutatuta dagoen altzairu herdoilgaitzezko bisagrako besarkaderaren kolorea - beltza edo gorria - bien arteko materialaren edo karga-gaitasunaren alderik gabeko bereizketa kosmetikoa da. Besarkada gorriak batzuetan armairu-lerro zehatzetan ikus-adierazle gisa erabiltzen dira edo ate anitzeko itxituretan bisagra-posizioak bereizteko; pintza beltzak dira lehenetsi ohikoenak. Nolanahi ere, errendimendua berdina da.

Aplikazio-eszenatokiak

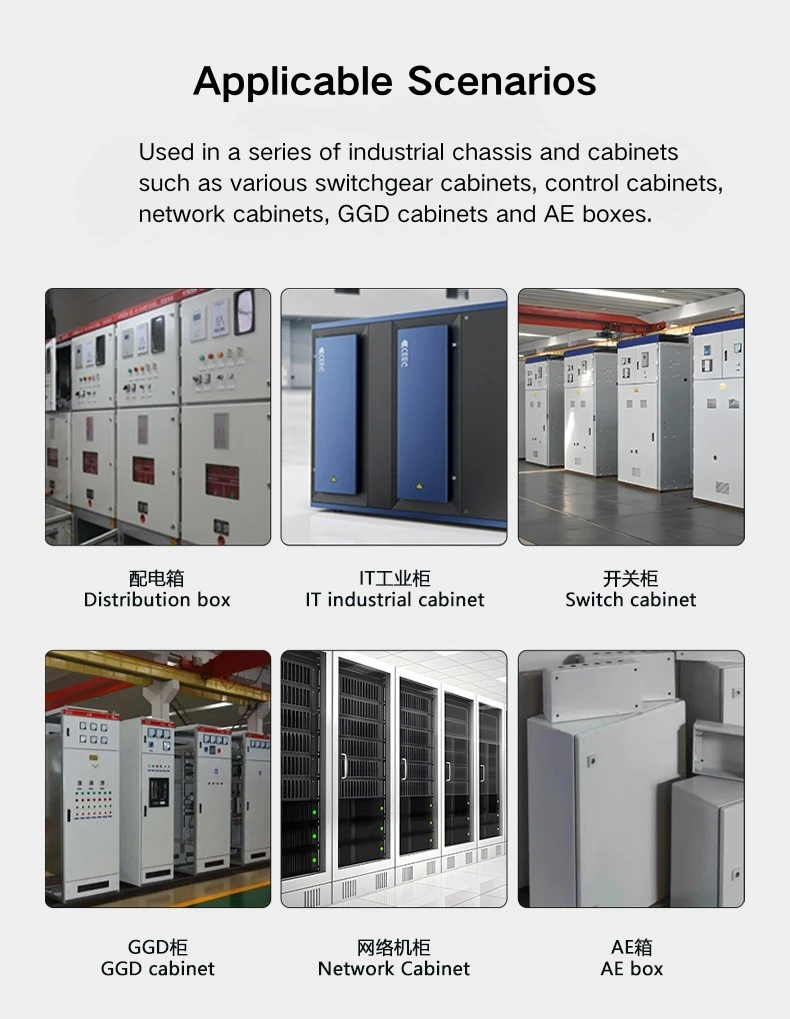

Guztiz ezkutatutako altzairu herdoilgaitzezko bisagra banaketa-armairuetan, kontrol-ekipoen itxituretan eta konmutagailuen paneletan erabiltzen da, non hardwarerik gabeko atearen kanpoaldea behar den. Erabat ezkutatutako profilak atea itxita dagoenean bisagra bistatik kanpo mantentzen du, ikusgai dauden lekuetan instalatutako armairuetara egokitzen dena (zerbitzari-gelak, kontrol-gelak edo zerbitzu publikoko espazioak), non agerian dagoen bisagraren hardwarea lekuz kanpo egongo litzatekeen.

Rittal armairu-markoekin bateragarritasuna guztiz ezkutatutako altzairu herdoilgaitzezko bisagra aukera zuzena da marko-sistema horrekin lanean ari diren fabrikatzaile edo integratzaileentzat. Altzairu herdoilgaitzezko aldaerak kanpoko edo hezetasun handiko itxituren korrosio-eskakizunak kudeatzen ditu, eta karbono altzairuaren aukerak barneko banaketa-armairu estandarren zati handiena estaltzen du, non kostua eta ingurumen-baldintzak moderatuak diren.

Ohiko galderak

1.G.: Zein aldaera daude eskuragarri CL138rako?

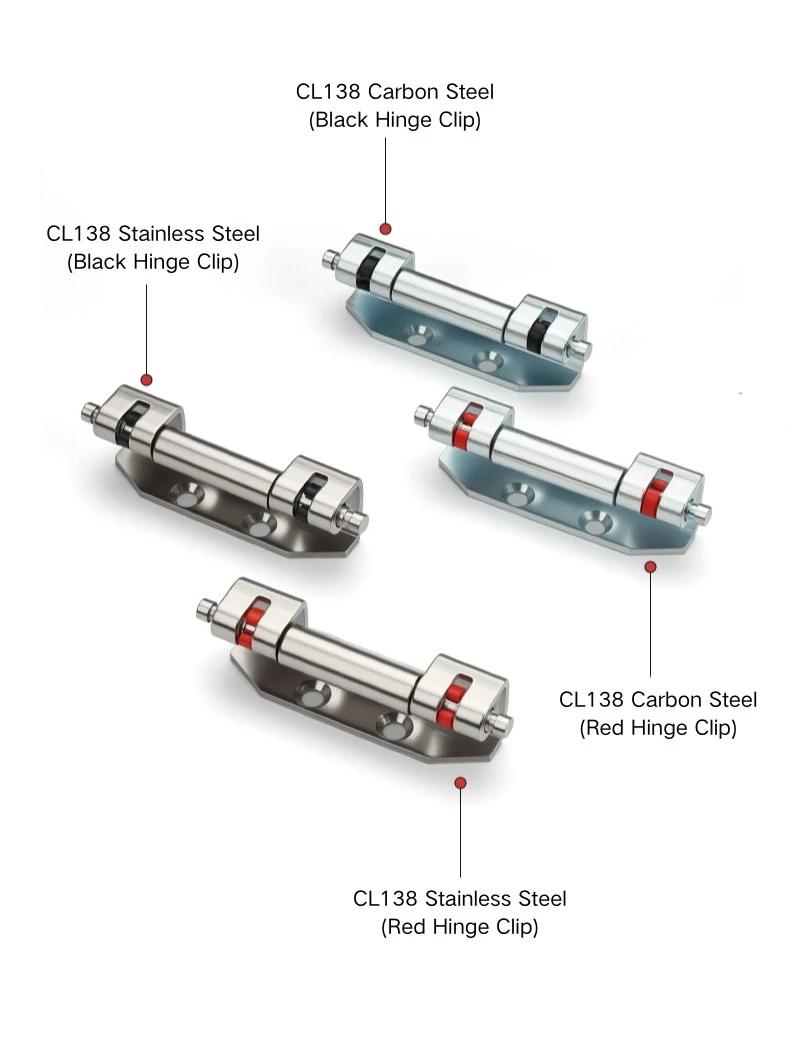

CL138 lau aldaeratan dago: karbono altzairua besarkada beltzarekin, karbono altzairua besarkada gorriarekin, altzairu herdoilgaitza euskarri beltzarekin eta altzairu herdoilgaitza euskarri gorriarekin. Pintza-kolorea kosmetikoa da soilik; ez dago beltzaren eta gorriaren arteko ezberdintasun funtzionalik.

Q2: Zein da CL138-ren irekiera-angelua?

CL138 ezkutuko giltza 90°-ra irekitzen da, banaketa-armairuetarako eta kontroleko itxiturako ateetarako sarbide-eskakizun estandarrak estaltzen dituena.

Q3: Nola instalatzen da CL138?

CL138 soldatuta dago: muntatzeko plaka ate-panelera soldatzen da armairuaren fabrikazioan, eta bisagra-gorputzak markoaren kanalean sartzen du. Ez dago torloju-muntatzeko aukerarik modelo honetarako.

4.G.: CL138 bateragarria al da Rittal armairuekin?

Bai, CL138 ezkutuko bisagra Rittal armairu-markoekin bateragarria da. Bisagra-kanalaren lotura-geometria Rittal markoaren profilari egokitzen zaio.

Q5: Zer adierazten dute clamp koloreek?

Pintza beltzak eta gorriak kolore-aldaerak dira soilik; materiala eta karga-ahalmena berdinak dira bientzat. Gorria batzuetan bisagra-posizioak edo armairu-lerroak bereizteko ikus-adierazle gisa erabiltzen da; beltza da aukera lehenetsi ohikoena.

Q6: Zein material aukeratu behar dut kanpoko itxiturak egiteko?

CL138-ren altzairu herdoilgaitzezko bertsioa aukera egokia da kanpoko itxituretarako, ingurune hezeetarako edo korrosioarekiko erresistentzia epe luzerako eskakizuna den instalazioetarako. Karbono altzairuak barruko banaketa-armairu aplikazio estandarrak egokitzen ditu.
