RMU kabinete zink aleazio bisagra

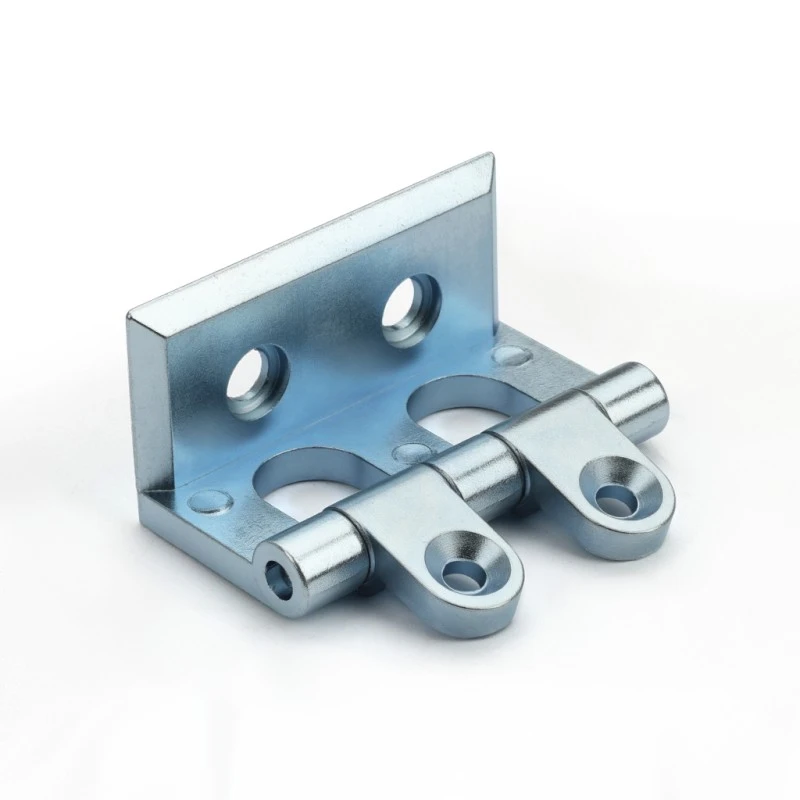

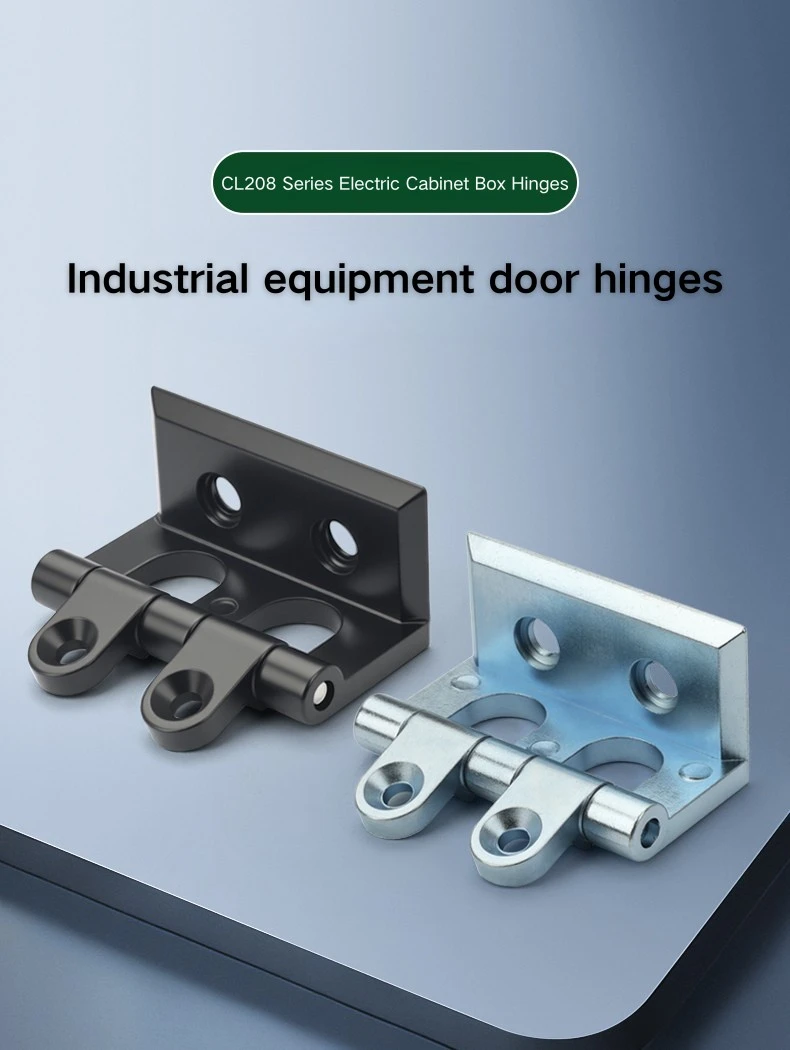

Bolumenean Yitai Lock-en RMU armairuko hardwarea hornitzen dutenentzat, RMU Cabinet Zinc Alloy Hinge CL208-k kanoi bikoitzeko diseinua erabiltzen du Φ8 mm-ko bi upel eta Φ4 mm-ko pin batekin, bisagrari tamaina bereko kanoi bakarreko mota baino karga-azalera zabalagoa emanez. Aztarna orokorra 48 × 26 mm-koa da, soldadura bidez instalatuta, eta bi akabera aukerak - beltza eta kromo distiratsua - RMU eta switchgear merkatuan ohikoenak diren armairuen gainazaleko tratamenduak estaltzen dituzte.

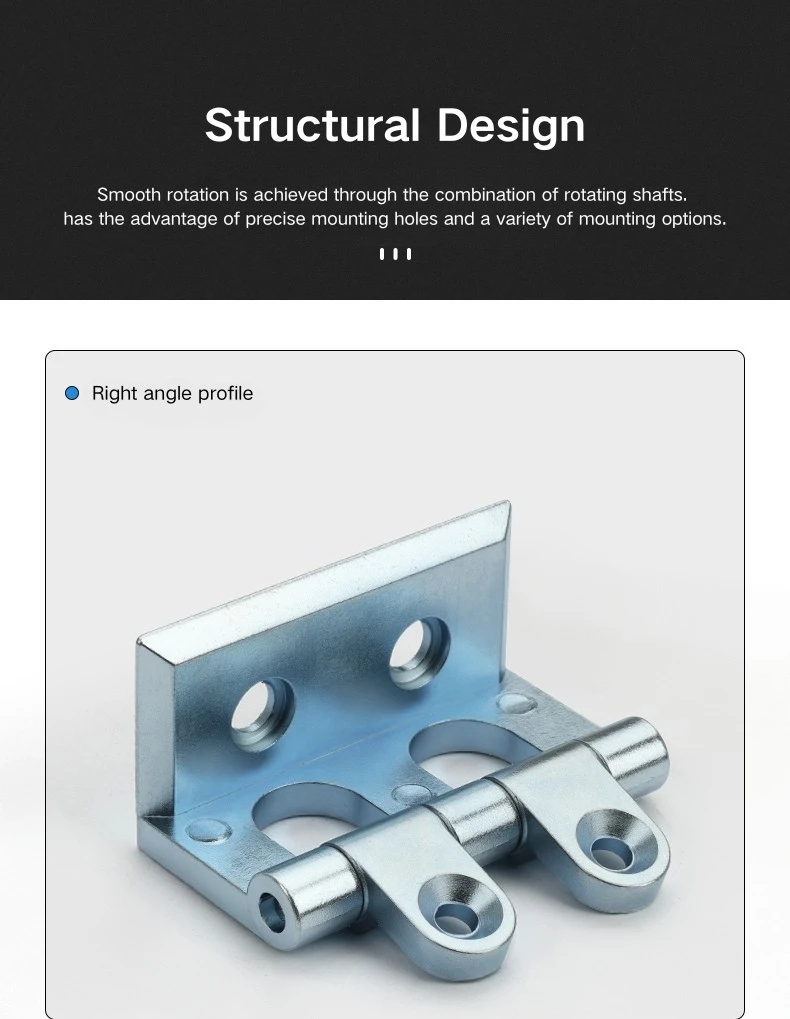

Egitura eta neurriak

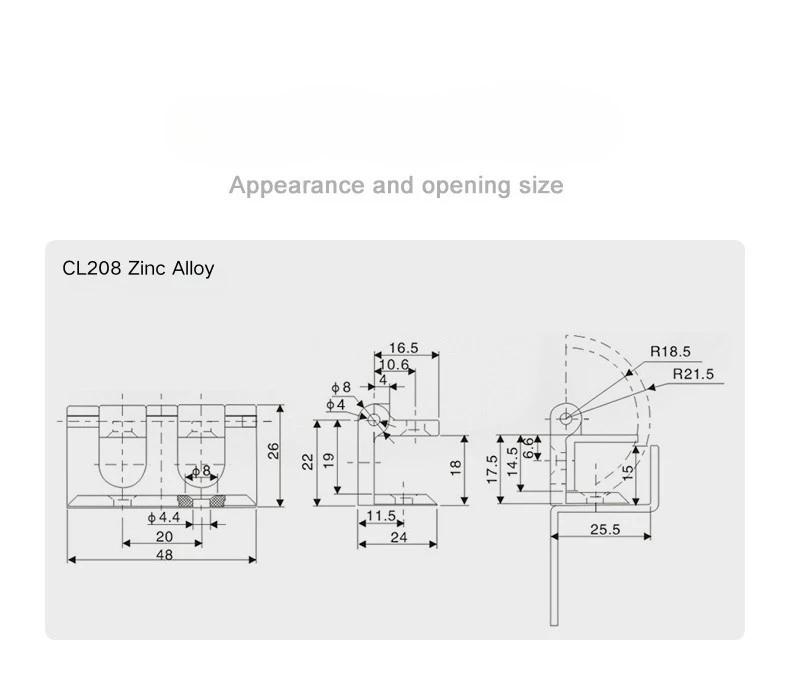

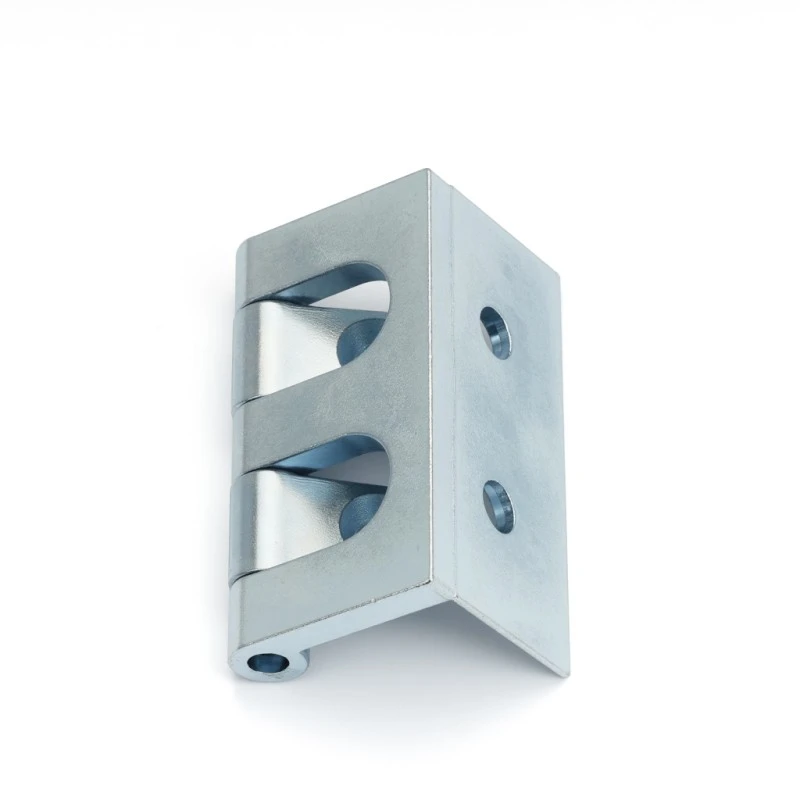

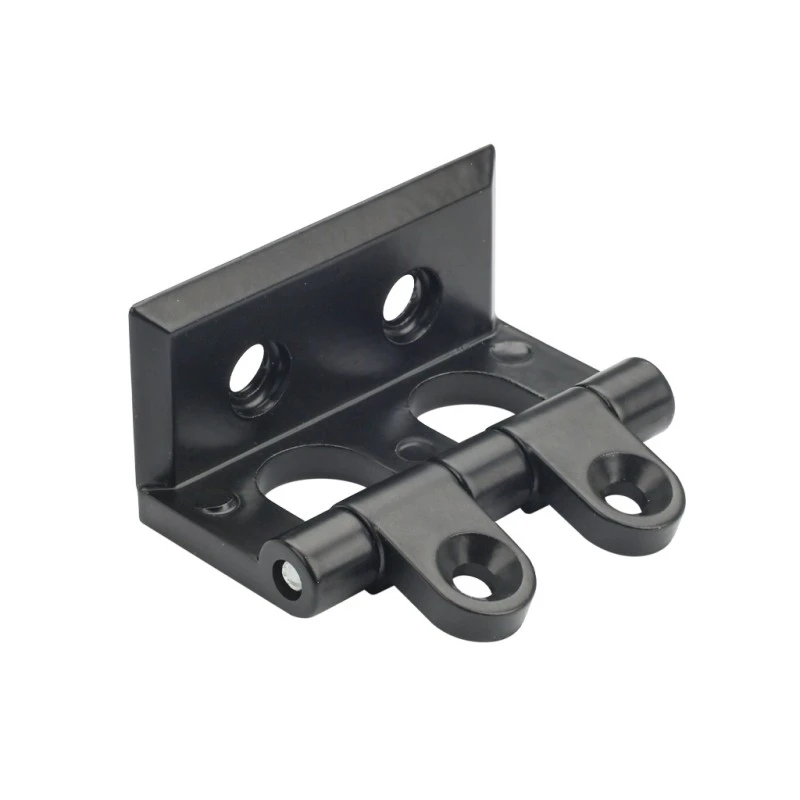

RMU Kabinete Zink Aleaziozko Bisagrak 48 mm-ko zabalera eta 26 mm-ko altuera neurtzen ditu oro har, bi muntatzeko hegalen artean 20 mm-ko tartearekin. RMU Kabinete Zink Aleazioko bisagrak Φ8 mm-ko bi upel erabiltzen ditu Φ4 mm-ko pin partekatu batean, giltzurrun bakar batean baino; errodamendu-azalera zabalagoak atearen karga berdinago zabaltzen du eta hobeto eusten du behin eta berriz erabiltzean. Upel-multzoa hosto-ertzetik 16,5 mm-ra kokatzen da pinaren erdigunea 10,6 mm-ra.

Alboko profilean, RMU armairuaren zink aleaziozko bisagrak 24 mm-ko ate-panelaren sakonera du eta 25,5 mm-ko markoaren alboko irismena du. Markoaren konpromezuaren atalak 22 mm-ko altuera du 11,5 mm-ko oinarriarekin, eta alboko sakeak 17,5 mm-ko altuera osoa du 14,5 mm-ko barruko urratsarekin eta 6,6 mm-ko pin-desplazamenduarekin - RMU-ren eta banaketa-armairuen ohiko marko-kanalaren geometriarekin bat egiten duten neurriak.

Irekitzeko angelua eta ateen kontrola

RMU Kabinete Zink Aleazio Bisagraren ezaugarri nabarmena 270° irekitzeko angelua da. Armairu estandarren bisagra gehienek 90°, 120° edo 180°-ra irekitzen dute - 270°-ko kulunka batek esan nahi du atea ia lausoa tolestu daitekeela armairuaren alboaren aurka, angelu zuzen batean edo erdibidean gelditu beharrean. RMU eta eraztun-unitate nagusien aplikazioetan, horrek benetako aldea eragiten du teknikariek oztoporik gabeko sarbidea behar dutenean instalaziorako, mantentze-lanetarako edo kableen kudeaketarako barnealdera.

RMU Kabinete Zink Aleazio Bisagrako arku-erradioa R18,5 mm-tik R21,5 mm-ra doa swing-eremuan zehar, eta horrek atea irekitzean zehar egiten duen sake-esparrua definitzen du. Hau kontuan hartzea merezi du armairuaren diseinuan: armairuaren ondoan nahikoa tarte egon behar da atea oztoporik gabe osatzeko.

Amaitu Aukerak eta Aplikazioa

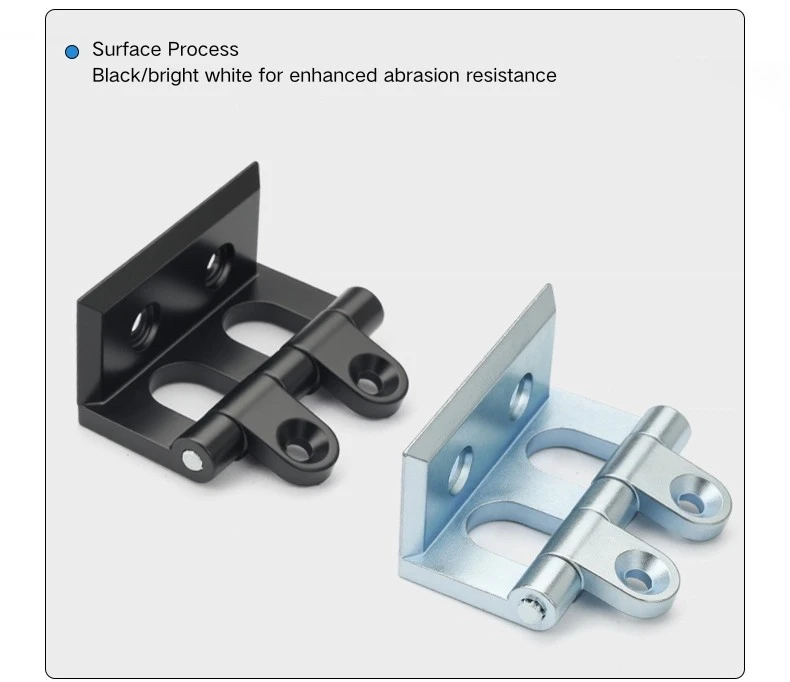

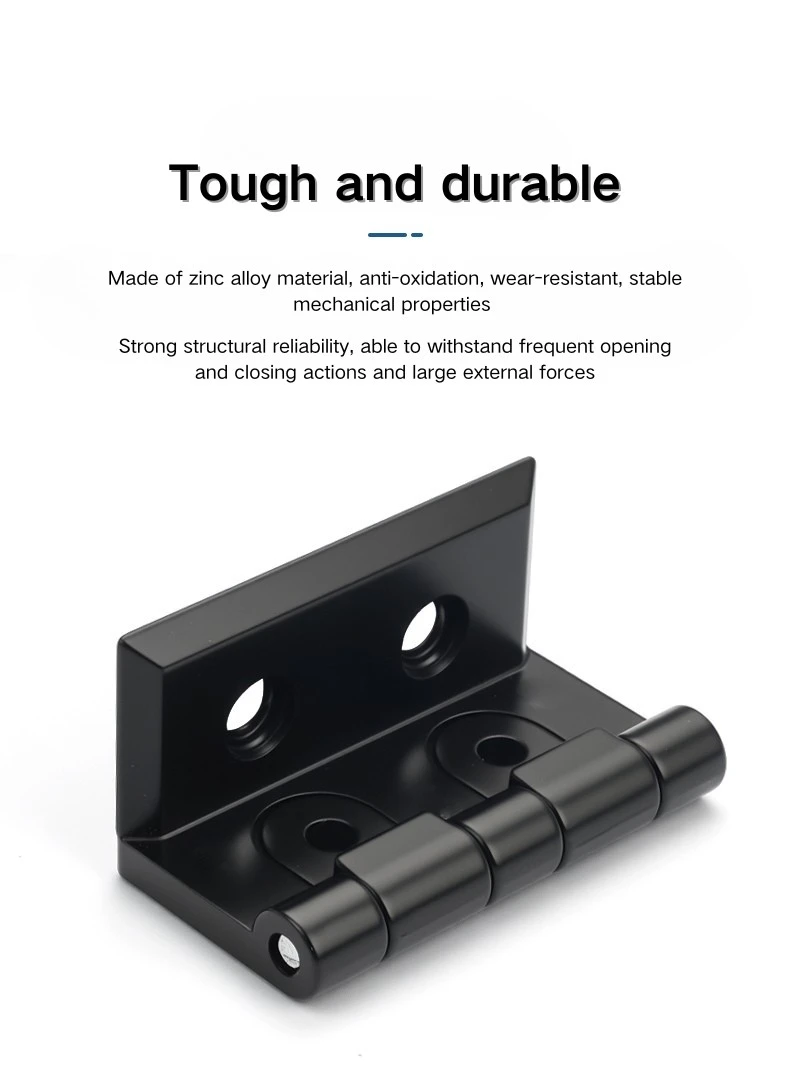

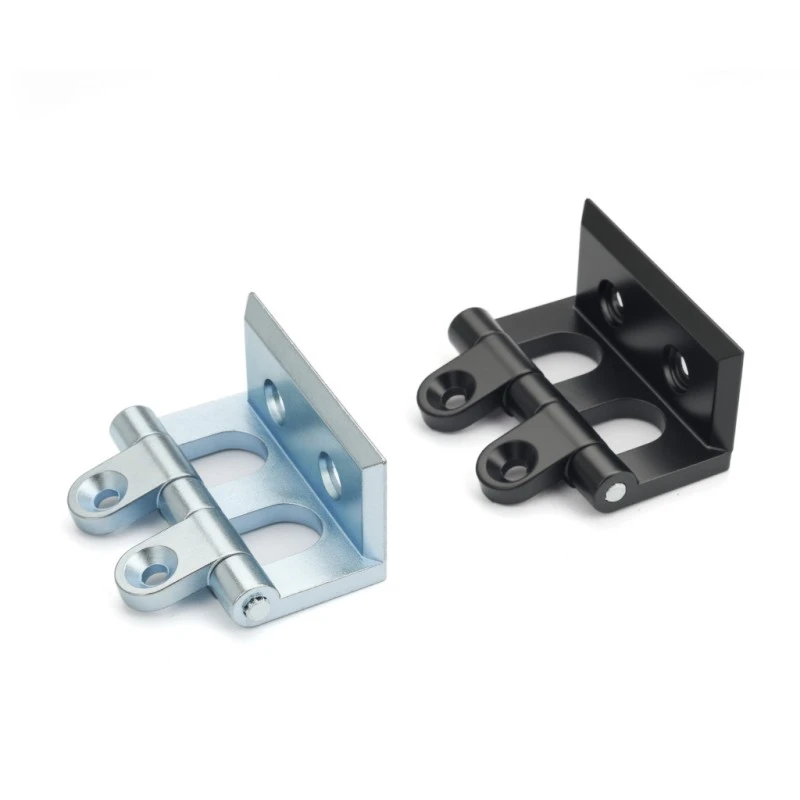

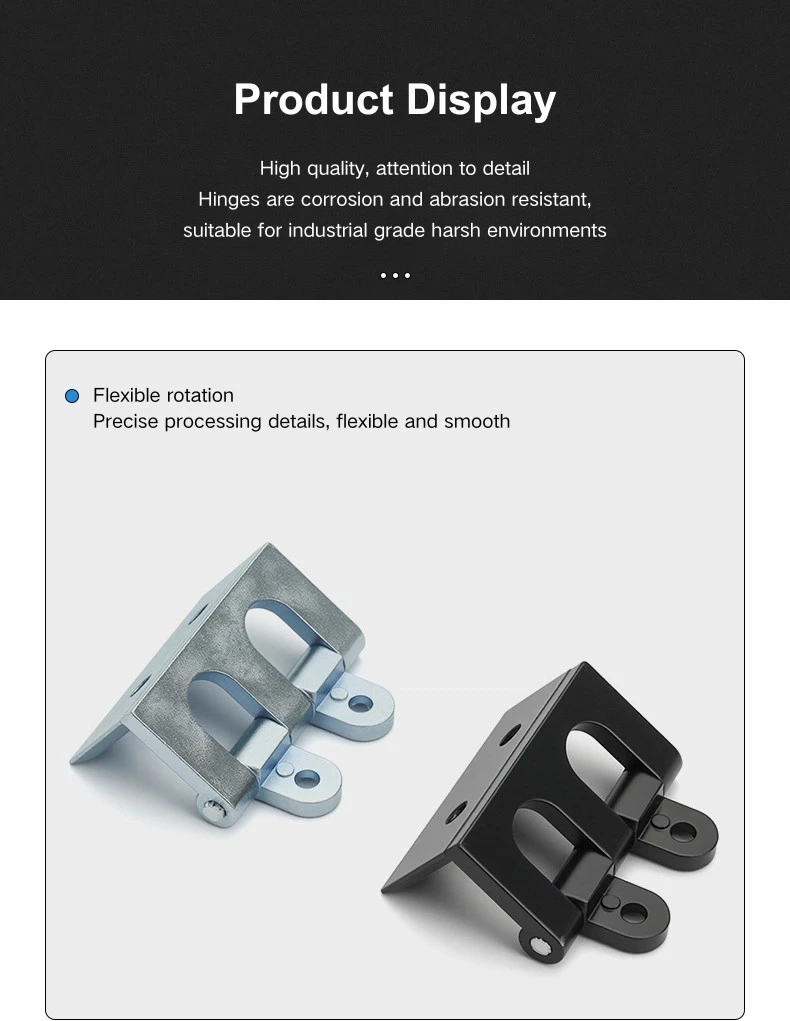

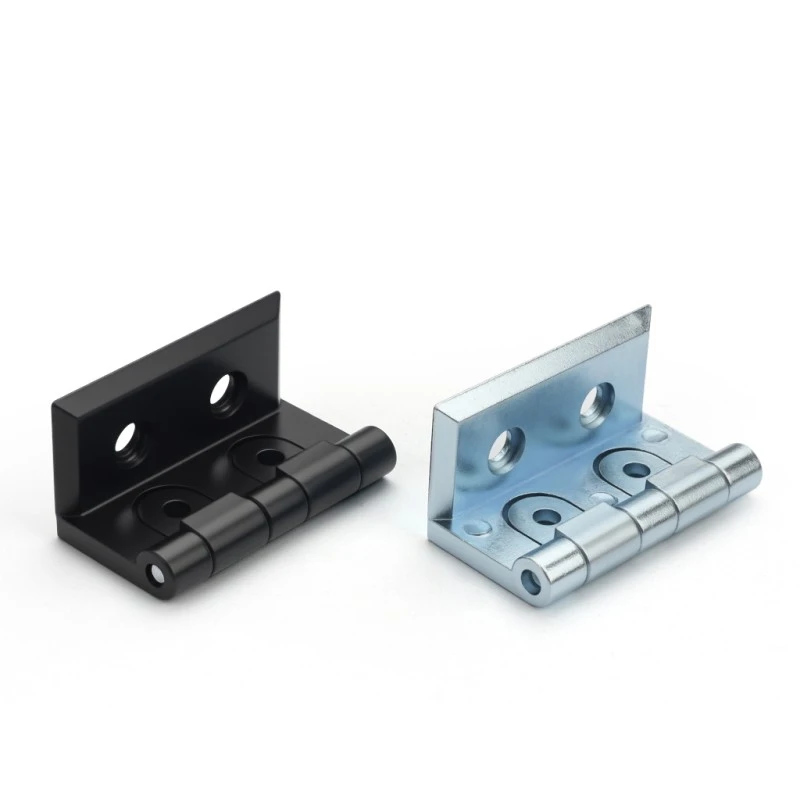

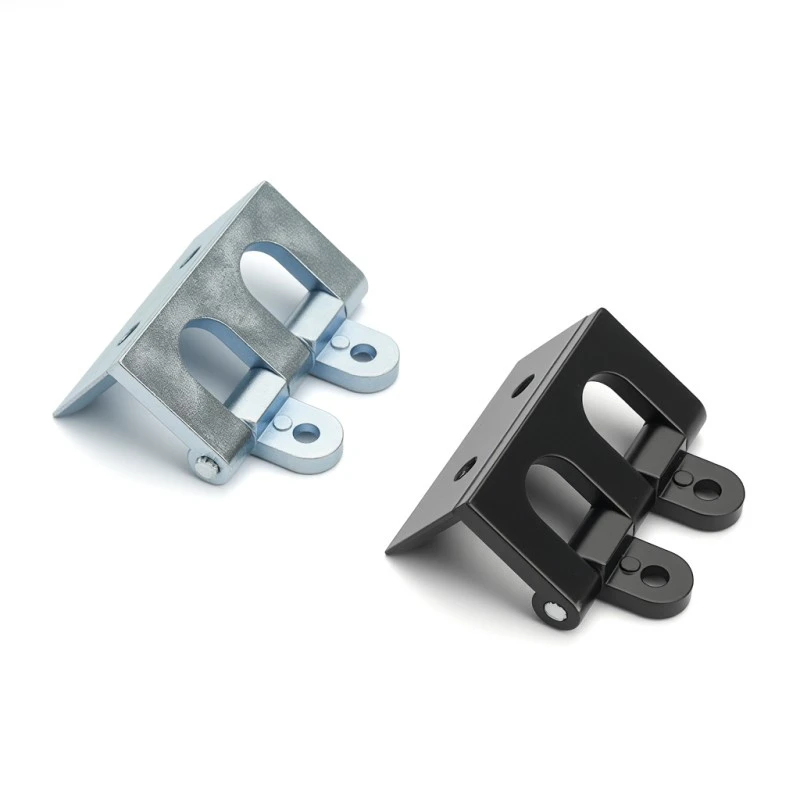

RMU armairuaren zink aleaziozko bisagra bi akabera ditu: beltza eta kromo distiratsua. Beltza hautsez estalitako kabinete ilunekin egokitzen da eta RMU eraikuntzan aukera ohikoena da, non armairuaren kanpoaldea akabera industrial estandarra den. Kromo distiratsuak itxura leundua eta islatzailea ematen du eta ondo funtzionatzen du kolore argiagoko edo dekorazioko itxitura-paneletan, non bisagra akabera armairuaren estetika orokorraren parte den.

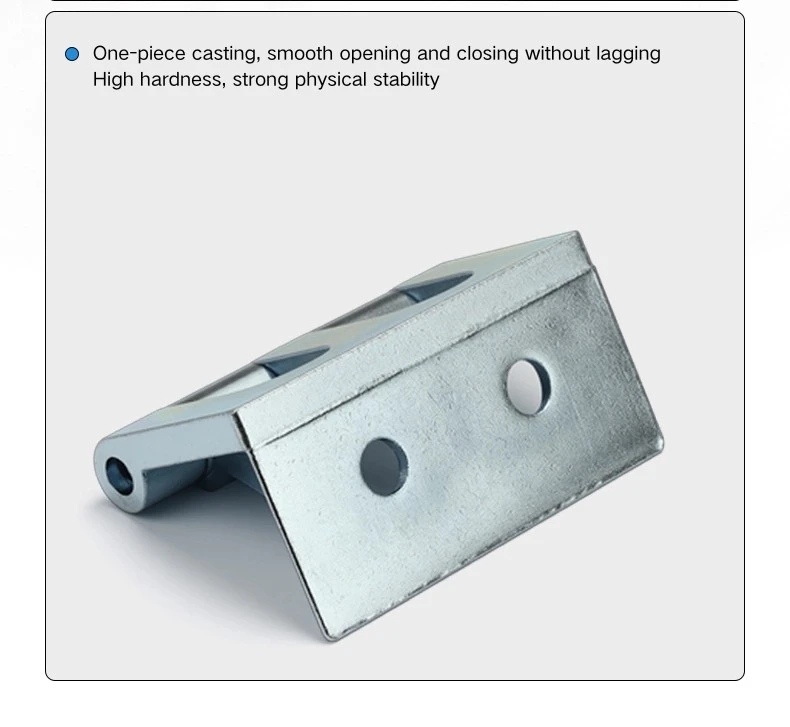

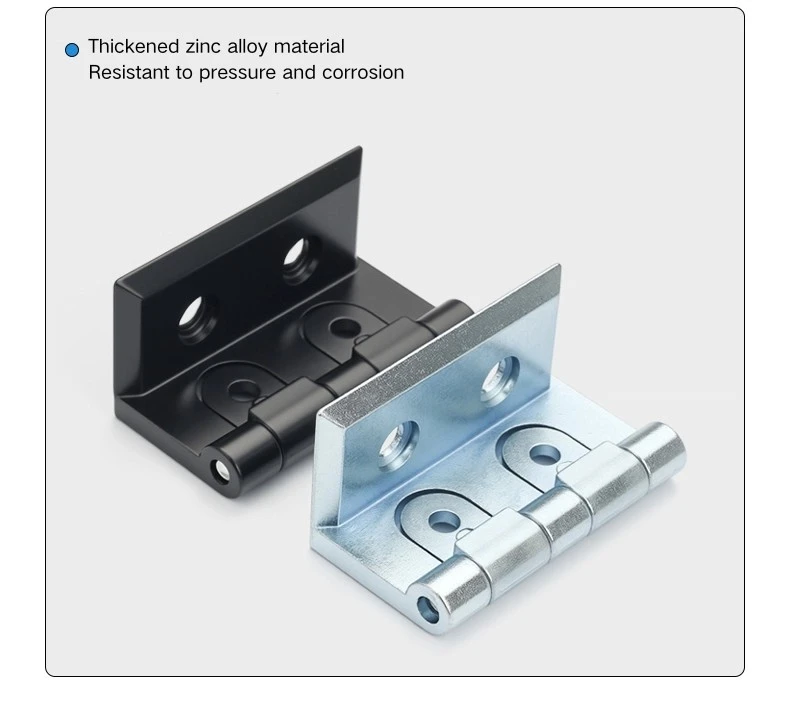

RMU Kabinete Zink Aleazio Bisagraren bi akaberak kabinetearen armairuan zuzenean soldatzen dira fabrikazioan, beraz, akabera hautatzea erabaki iraunkorra da eraikuntza-fasean. Zink aleazioko eraikuntzak ondo kudeatzen ditu barruko industria-ingurune tipikoak, eta fundiziozko gorputzak dimentsio-zehaztasun koherentea ematen du produkzio-loteetan - erabilgarria da bisagrak armairu-unitate askotan elkartzeko marko-kanal batekin zehazki lerrokatu behar denean.

Ohiko galderak

Q1: Zein da CL208 bisagraren irekiera-angelua?

CL208 270°-ra irekitzen da, eta horri esker, atea lautik pasa eta ia guztiz tolestu daiteke armairuaren markoaren ondoan. Hau da RMU eta eraztun-unitate nagusiko armairuetarako zehazten den arrazoi nagusia, non barruko sarbide osoa ohiko baldintza den.

2.G.: Zeintzuk dira CL208-ren dimentsio orokorrak?

CL208 zink aleazioko armairuaren bisagrak 48 mm-ko zabalera eta 26 mm-ko altuera du, eta 20 mm-ko barruko tartea du muntatzeko hegalen artean. Markoaren alboko irismena 25,5 mm-koa da eta ateko panelaren lotzeko sakonera 24 mm-koa da.

Q3: Nola instalatzen da CL208?

CL208 soldatutako bisagra bat da: armairuaren marko eta ate panelean finkatzen da fabrikazioan soldadura bidez. Ez dago torloju-muntatzeko aukerarik modelo honetarako.

4.G.: Zein akabera aukera daude eskuragarri?

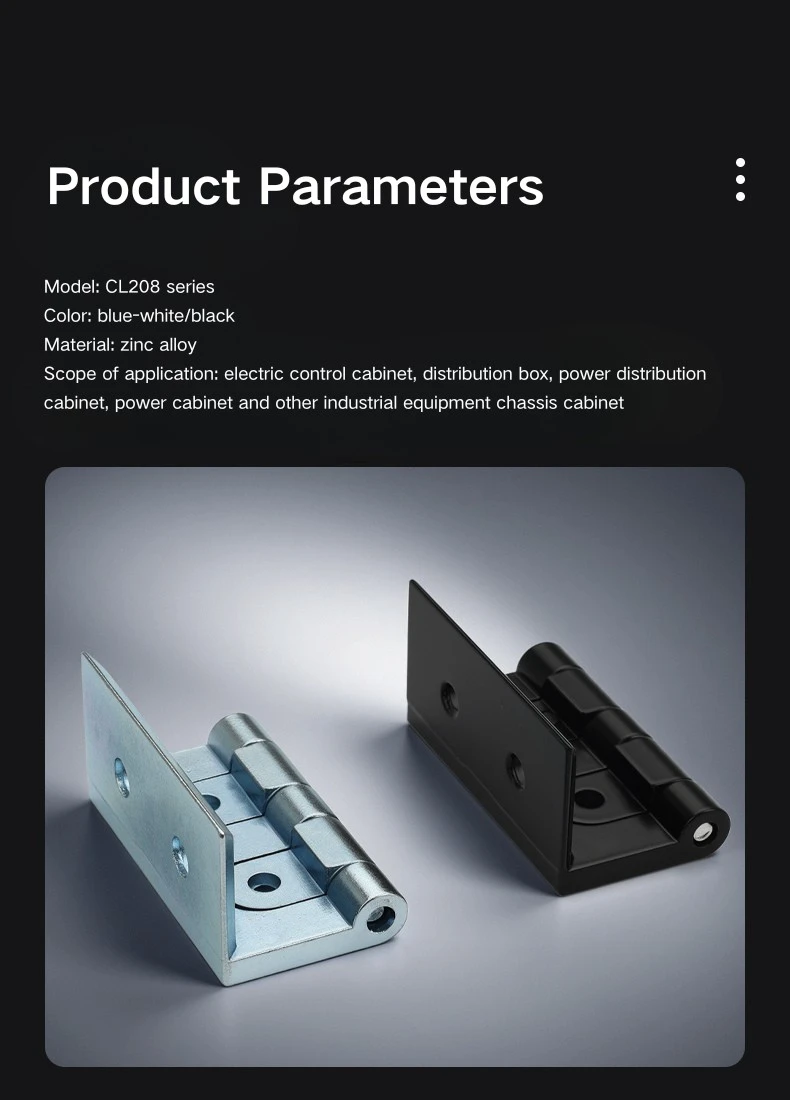

CL208 zink aleazio beltzean eta kromo zink aleazio distiratsuan dator. Beltza ilun edo hautsez estalitako itxituraren aukera estandarra da; kromo distiratsua armairu arinago edo apaingarrien akabera egokitzen da.

5.G.: Zer armairu motatarako diseinatuta dago CL208?

CL208 eraztun-unitate nagusiko armairuetarako diseinatuta dago batez ere eta banaketa elektrikoko kutxak, industria-kontrol-armairuak eta switchgear-en itxituretan ere erabiltzen da. 270°-ko irekiera-angelua bereziki garrantzitsua da RMU aplikazioetarako, non ateen hutsune osoa baldintza funtzional bat den.

6.G.: Sakea behar al da 270°-ko atearen kulunketarako?

Bai. Atea R18,5 eta R21,5 mm-ko arku batetik igarotzen da irekitzen den bitartean. Armairuaren diseinuan, ziurtatu armairuaren ondoan nahikoa tartea dagoela ateak swing osoa osatzeko ondoko egitura edo ekipamenduak jo gabe.

Q7: CL208 altzairu herdoilgaitzean eskuragarri al dago?

CL208 zink-aleazioan bakarrik dago eskuragarri, akabera beltzean eta kromo distiratsuan. Altzairu herdoilgaitzezko armairuen bisagra aukeretarako, baliteke Yitai Lock gamako beste modelo batzuk egokiagoak izan zure aplikazioaren arabera.
