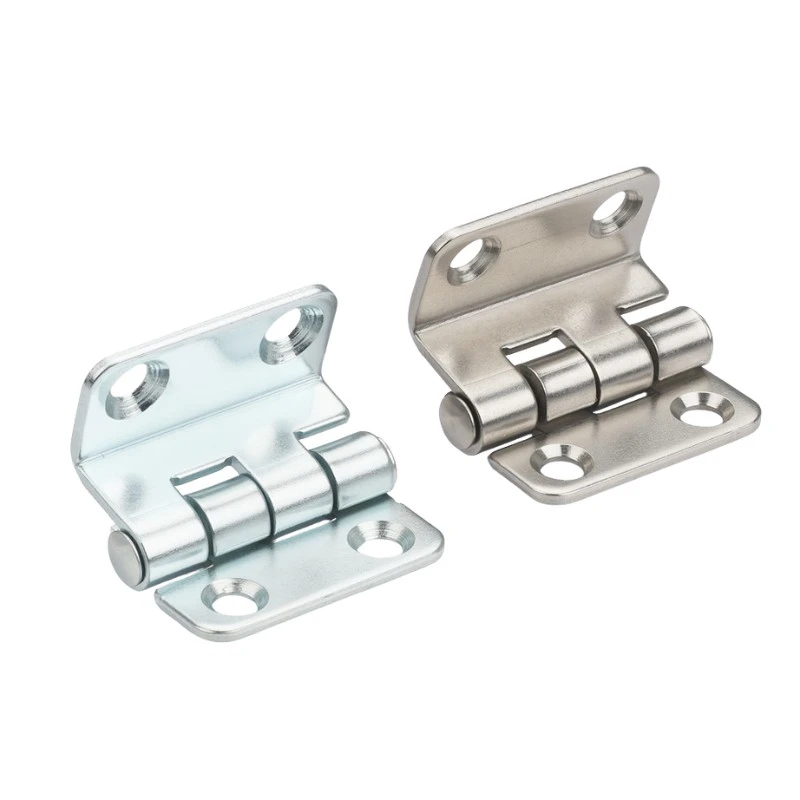

Bihurtu hirukoitza armairu industrialetarako bisagra

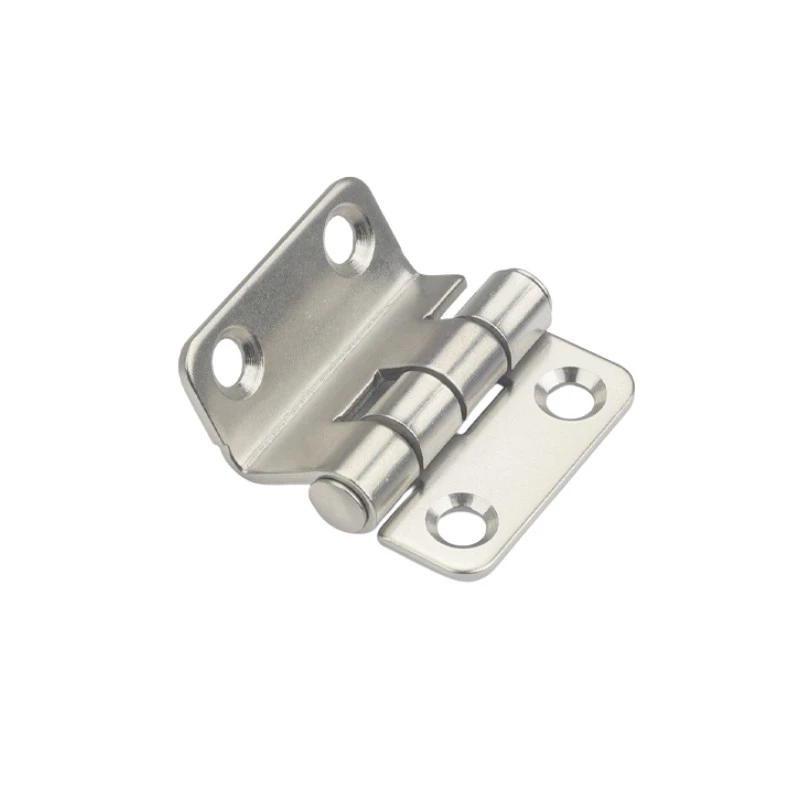

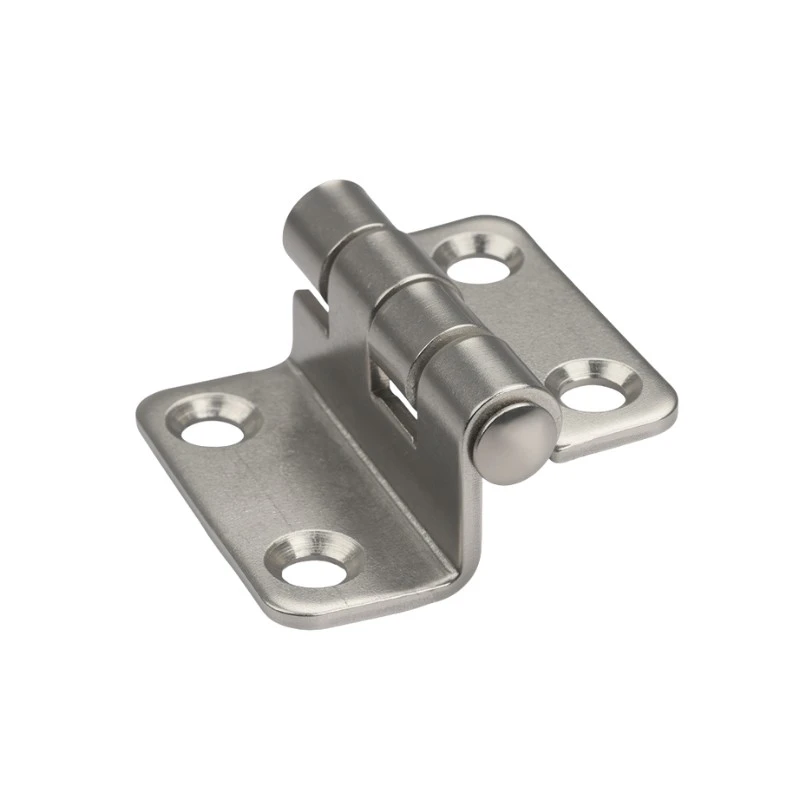

Yitai Lock-en handizkako armairu industrialaren bisagrak aurki ditzakete CL252 armairu industrialen bihurgune hirukoitza-bisagra tamaina bakarra dela, 38 × 37 mm-koa - nahikoa trinkoa itxitura ate txikiagoetarako, non tamaina osoko bisagra bat lekuz kanpo geratuko litzatekeen. Bihurgune hirukoitzaren formari esker, hosto bakoitzari profil mailakatua ematen dio, eta horixe da giltzari atea kulunkatzen denean atearen ertza eta markoaren ezpaina garbitzen uzten duena. Φ5 mm-ko kanoiak hiru giltzurrunetatik igarotzen ditu eta pibota egonkor mantentzen du atearen ohiko txirrindularitzan.

Egitura eta neurriak

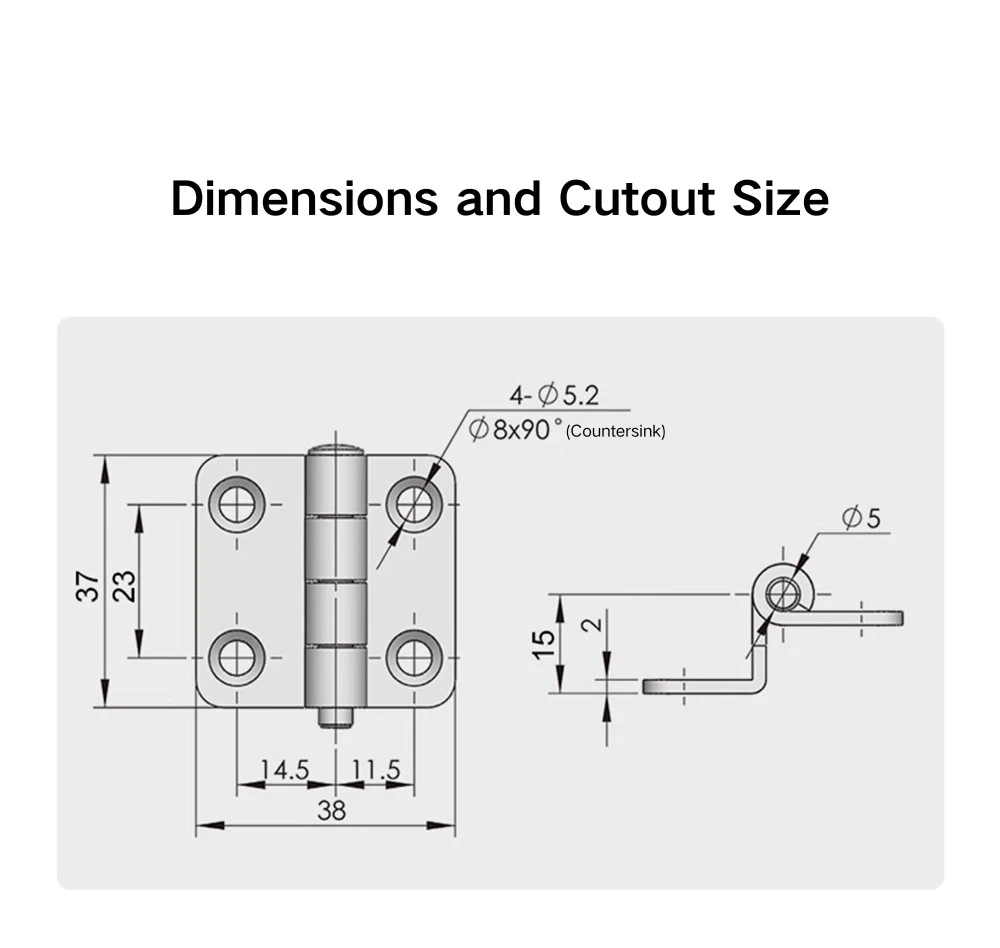

Armairu industrialentzako bihurgune hirukoitzak 38 mm-ko zabalera eta 37 mm-ko altuera neurtzen ditu, oro har, erdian 23 mm-ko hedadurarekin. Bi hostoak asimetrikoak dira - hosto zabalena 14,5 mm-koa da eta hosto estuena 11,5 mm-koa da - eta horrek esan nahi du bisagra ez dela itzulgarria atearen eta markoaren artean alboak aldatu gabe. Kupelaren diametroa Φ5 mm-koa da, eta alboko profilak 15 mm-ko altuera osoa erakusten du bihurgunean 2 mm-ko urratsarekin, hostoari bere desplazamendu-forma emanez.

Armairu industrialen bihurgune hirukoitzeko bisagraren hosto bakoitzak bi muntaketa-zulo ditu: Φ5,2 mm-ko diametroa Φ8×90°-ko harraska batekin, guztira lau finkatzeko puntuetarako. Zeharkako profilari esker, buru lauko torlojuak hostoaren gainazaletik aldentzen uzten ditu, beraz, ez dago hardwarerik bisagra aurpegiaz harro egongo instalatu ondoren. Torlojuen luzera muntatzeko lekuan ate-panelaren eta markoaren lodieraren arabera hautatu behar da.

Gainazalaren tratamendua eta materiala

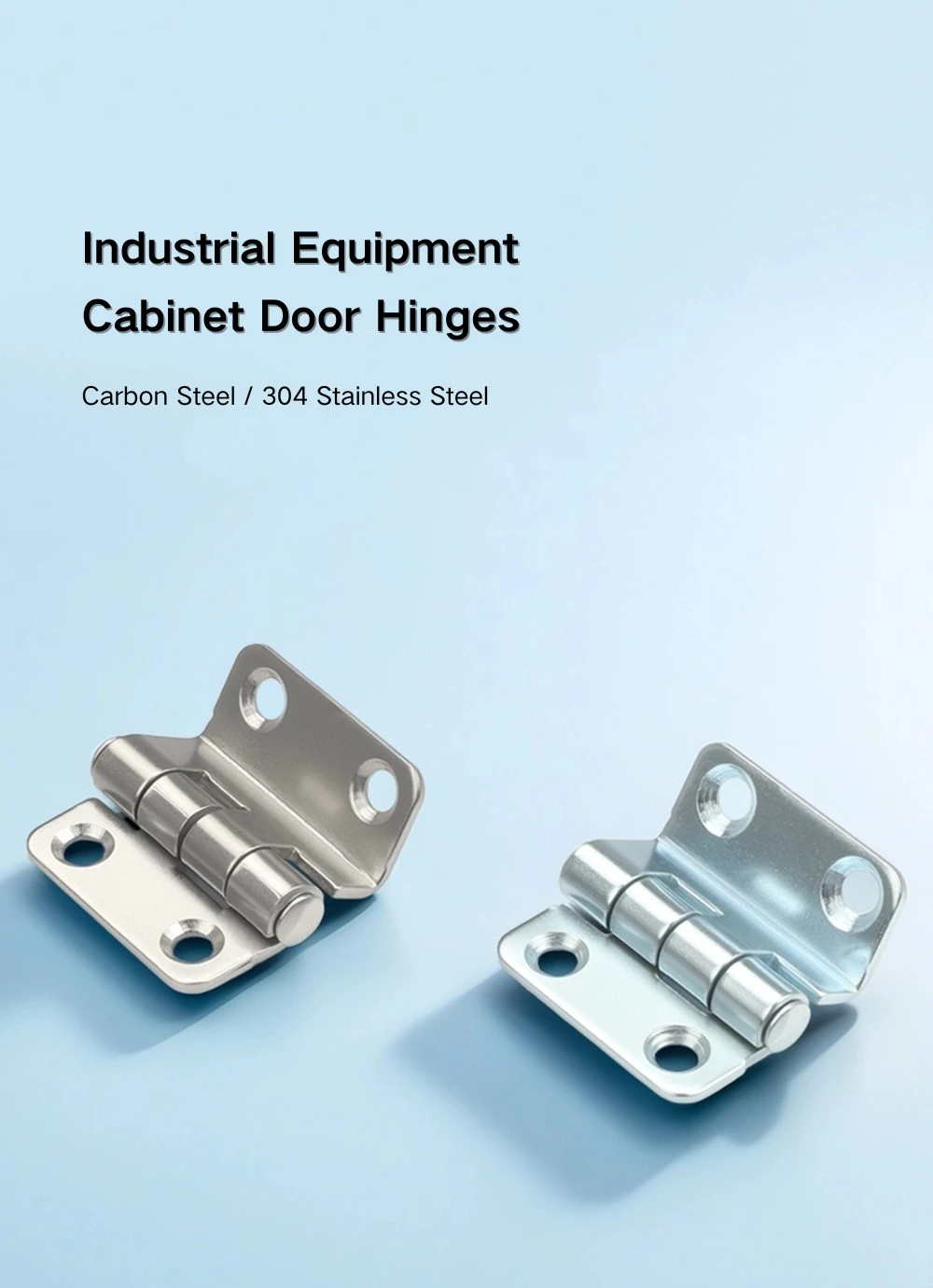

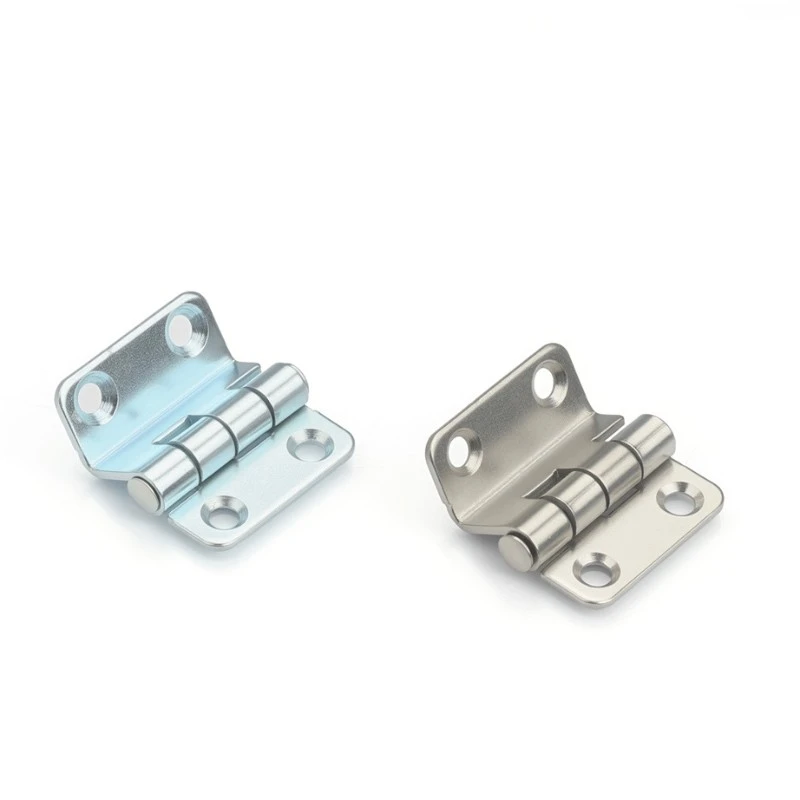

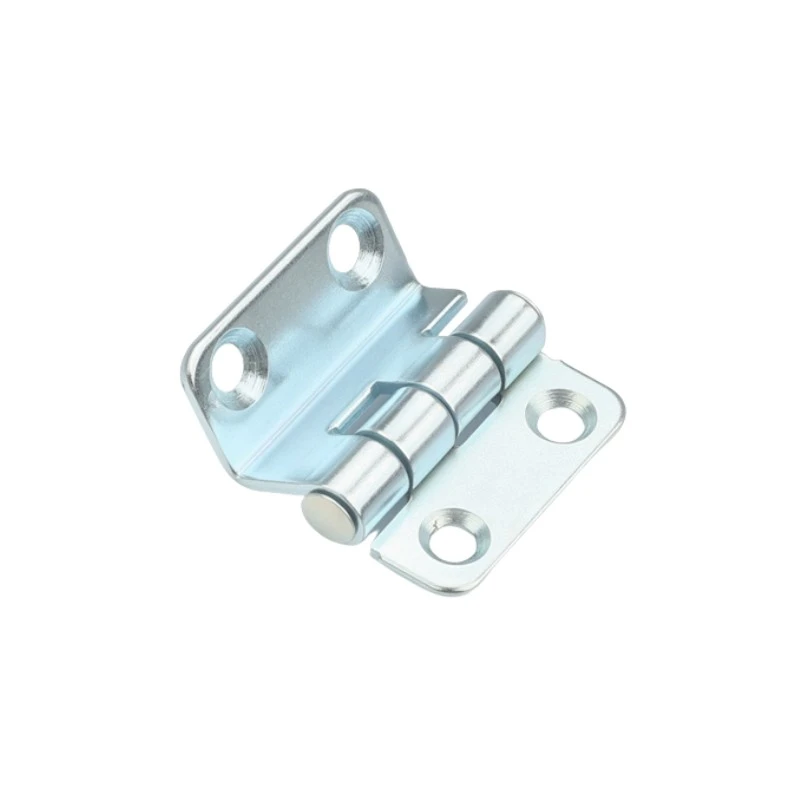

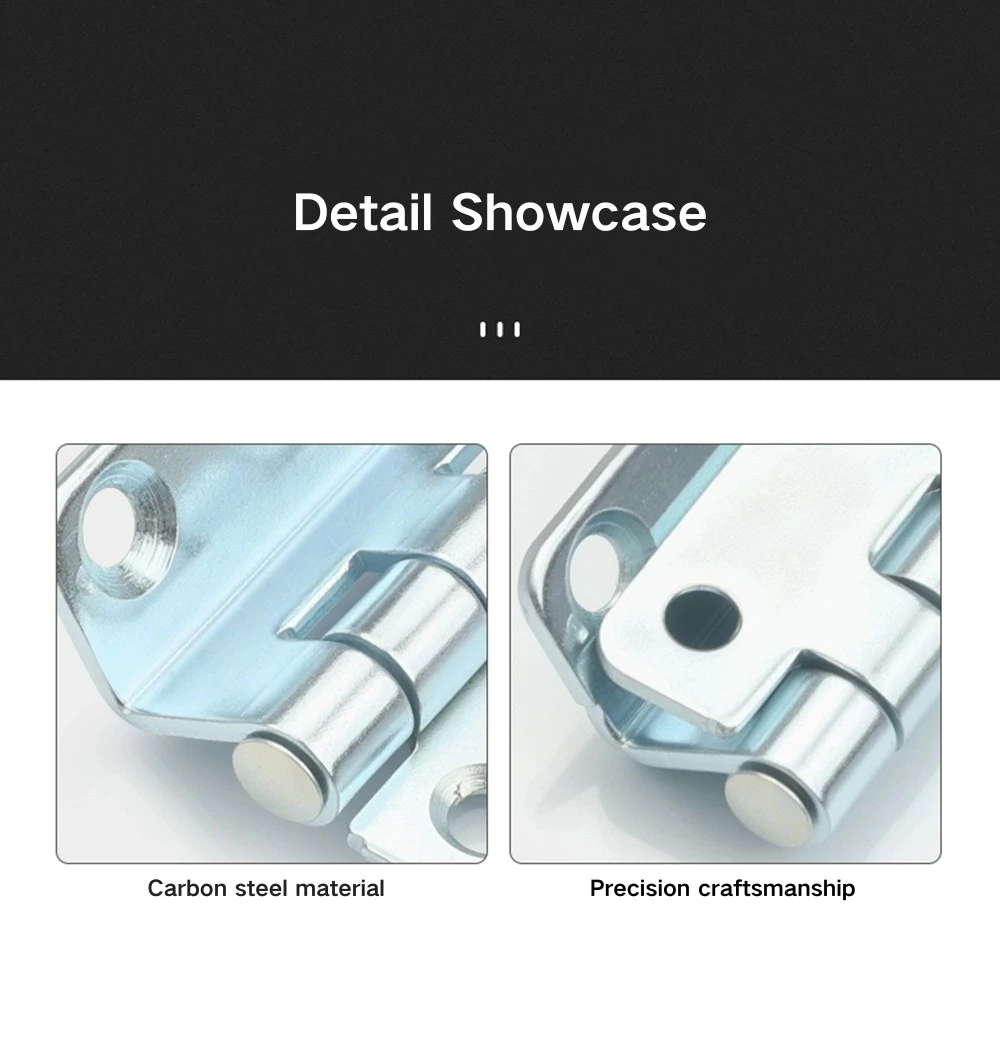

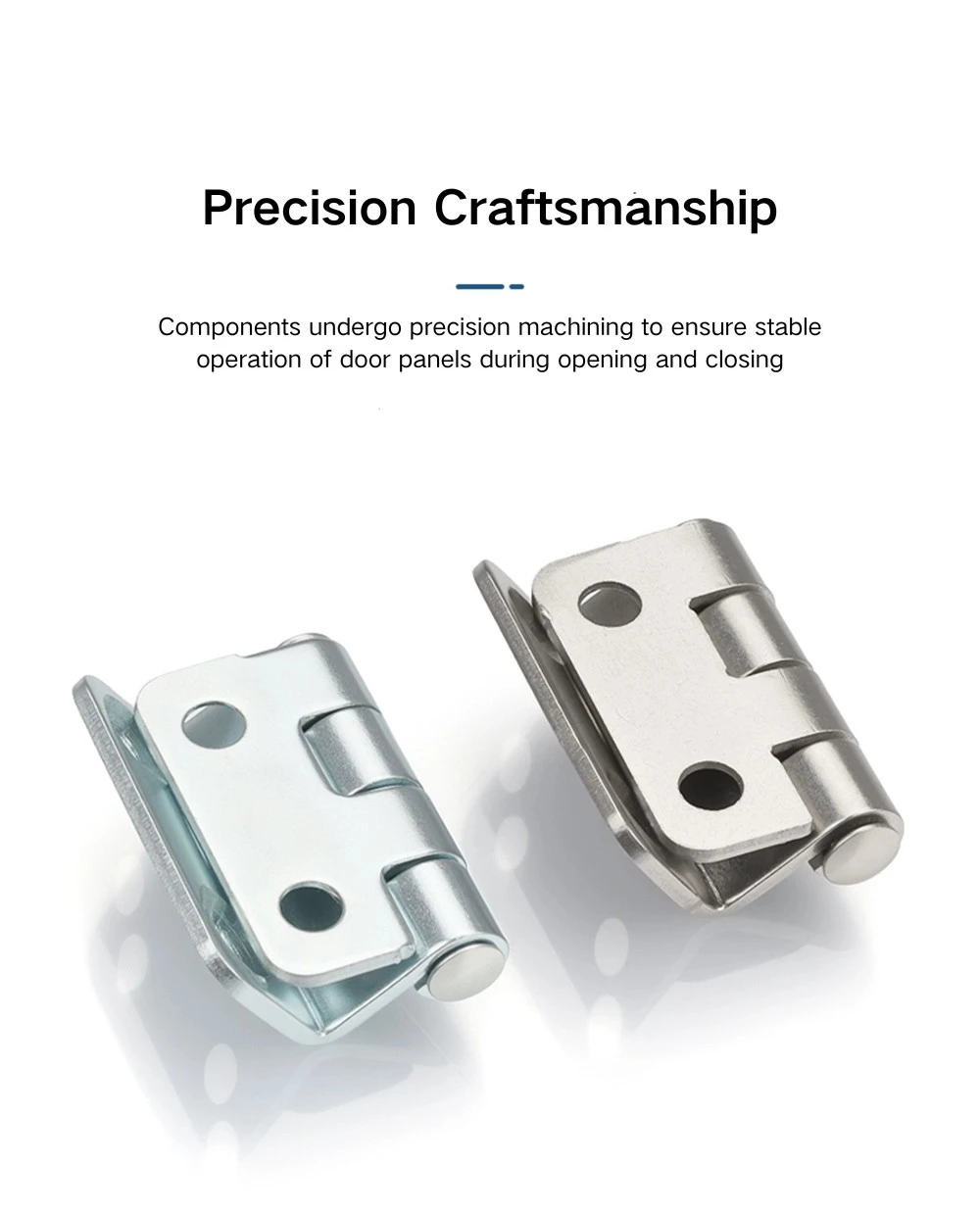

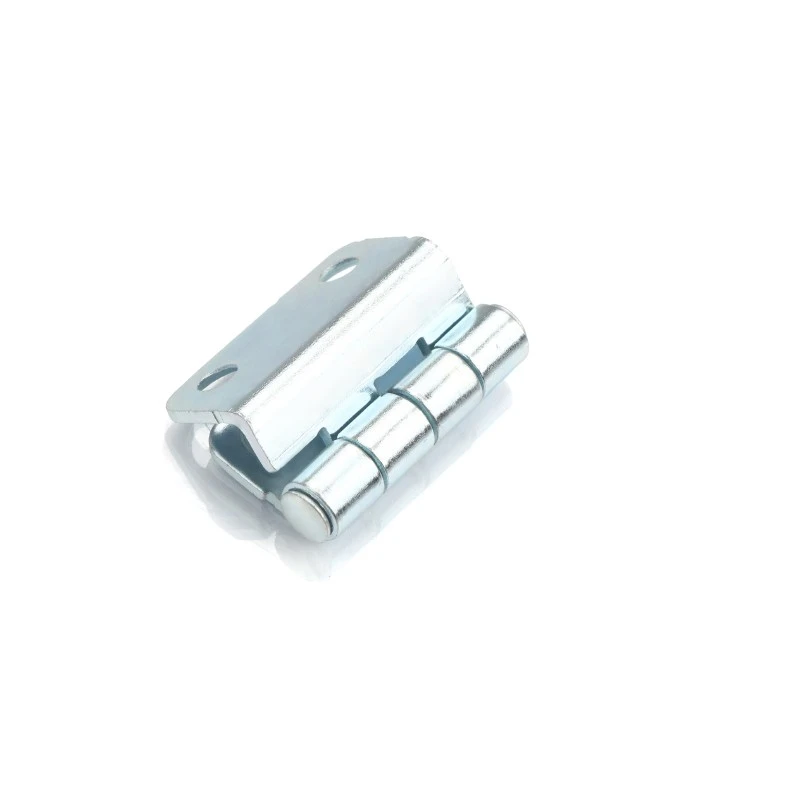

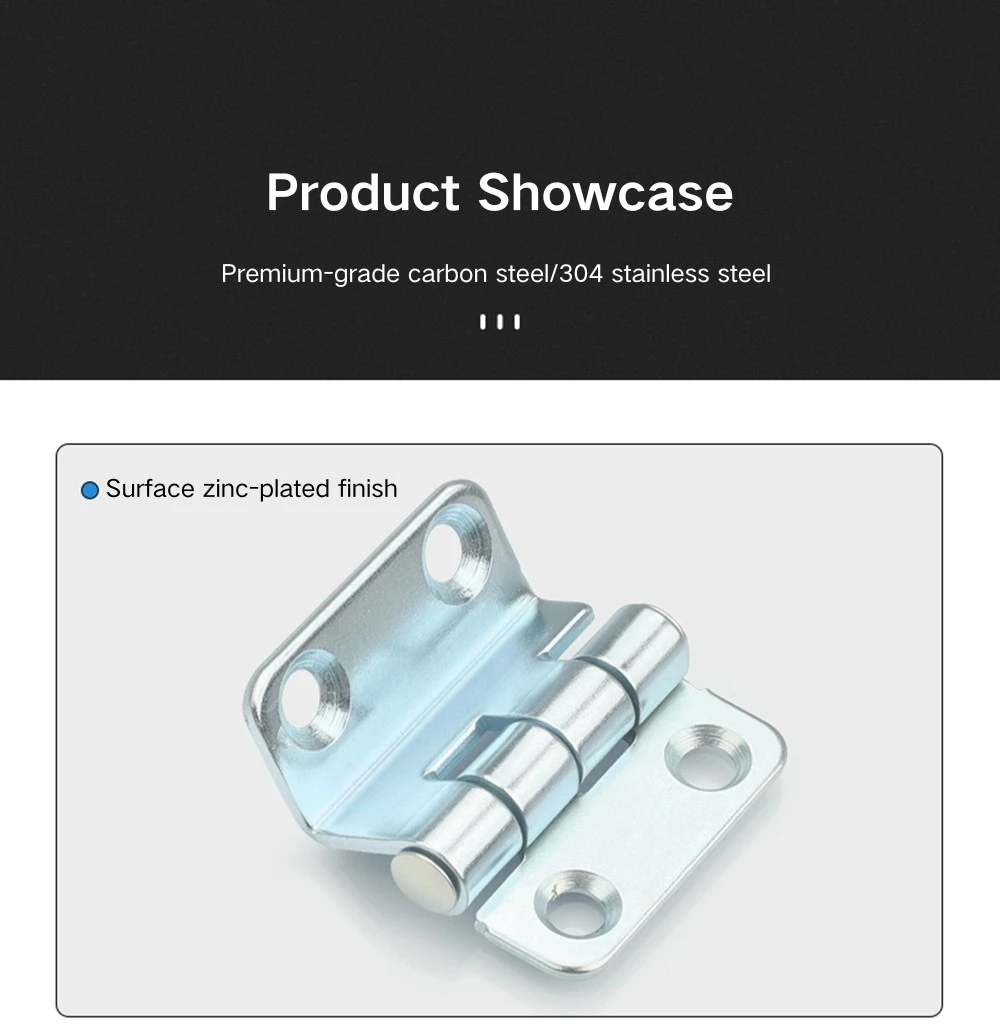

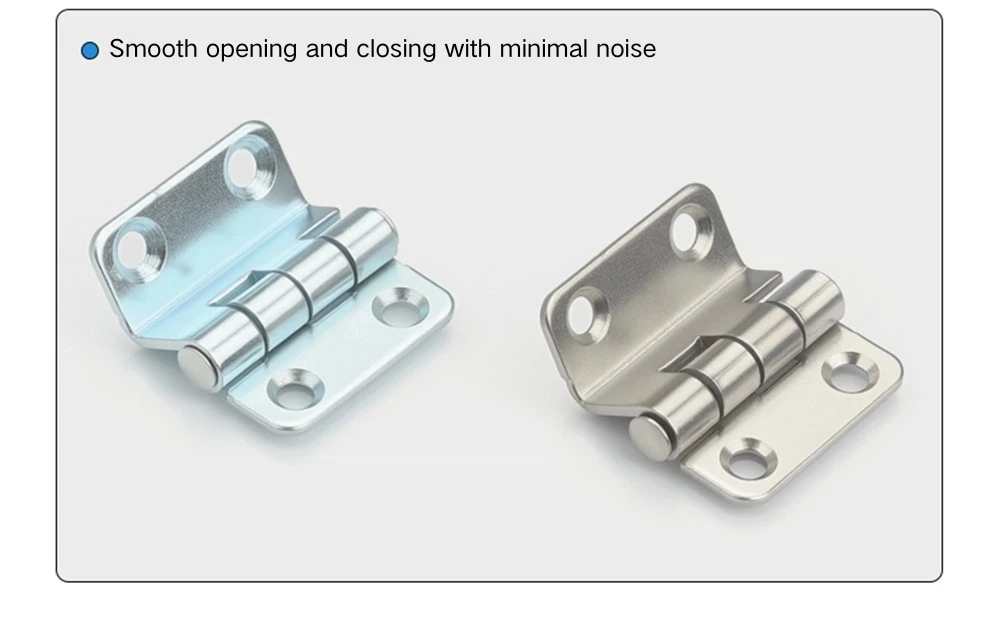

Bihurtu hirukoitza armairu industrialetarako bisagra bi material aukeratan dago eskuragarri. Karbono altzairuzko bertsioak akabera galbanizatua du, barruko itxitura-ingurune estandarretan korrosioaren babesa eskaintzen duena: banaketa-taulak, kontrol-panelak eta ekipamendu-armairuak leku lehor edo klimatizatuetan. Kabinete industrialeko aplikazio orokorretarako aukera ohikoena da, non kostua eta korrosioaren eskakizunak moderatuak diren.

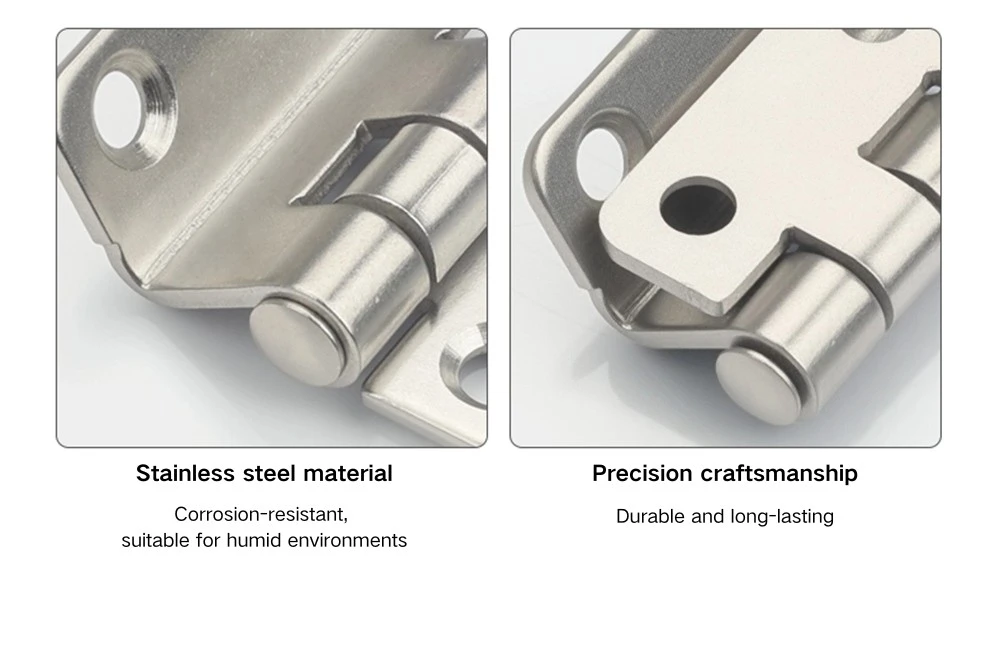

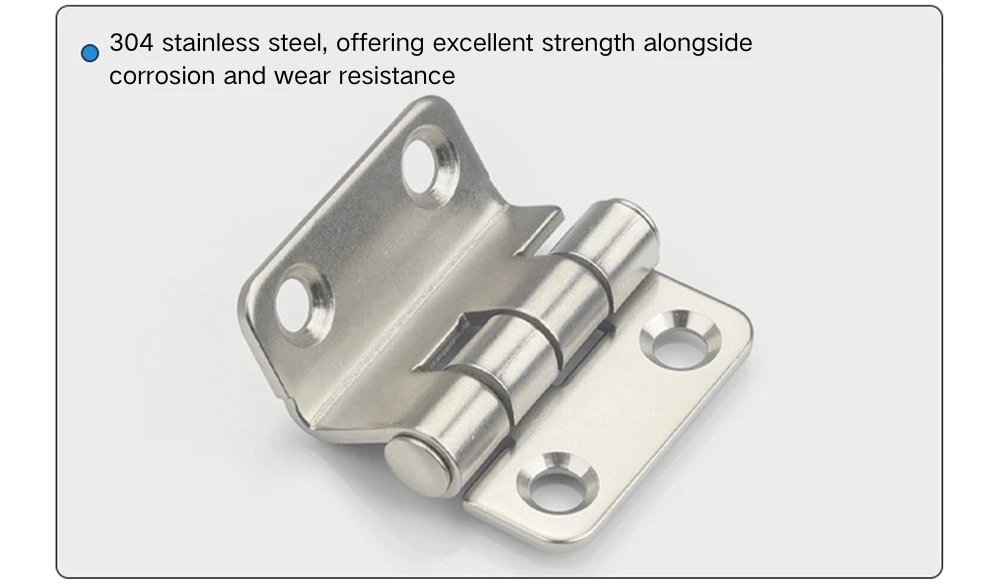

Armairu industrialetarako 304 altzairu herdoilgaitzezko bihurgune hirukoitzeko bisagra bibraziozko leunketa bidez pasatzen da, eta horrek gainazal mate koherentea ematen du piezak biraka eta ertz zorrotzak kentzeko. Hau ez da eskuila edo ispiluzko akabera; emaitza distira gutxiko itxura uniformea ​​da, erabilera industrialerako egokia. Altzairu herdoilgaitzezko bertsioa aukera egokia da ingurune hezeetan, kanpoko instalazioetan edo karbono altzairu galbanizatuaren akabera denboran eutsiko ez den edozein lekutan.

Aplikazio-eszenatokiak

Armairu industrialetarako bihurgune hirukoitzeko bisagra egokia da banaketa elektrikoko panelen ateetarako, kommutagailuetarako eta ekipamendu industrialeko armairuetarako ateetarako, non 90° irekitzeko angelua duen torlojudun gontz trinkoa behar dena. Aztarna txikiak ondo funtzionatzen du armairu arinetako ateetan eta itxituretan, non gontz handi bat atearen tamainarekin proportzionatuta egongo litzatekeen.

Armairu industrialetarako bihurgune hirukoitzeko bisagran torloju-soilik instalazioak fabrikazio garaian bisagrak soldatzen ez dituzten armairu-fabrikatzaileentzat ere egokia da: lau ahoko finkatze puntuak ate-panelean eta markoan sartzen dira, inolako prestaketa gehigarririk gabe. 90°-ko irekiera-angelua nahikoa da paneletarako sarbide-eskakizun gehienetarako, eta torloju-eserlekuak atearen aurpegia garbi mantentzen du bisagra jarritakoan.

Ohiko galderak

Q1: Zeintzuk dira CL252 bisagraren neurriak?

CL252-k 38 mm-ko zabalera eta 37 mm-ko altuera du, oro har, 23 mm-ko hedadurarekin. Bi hostoak asimetrikoak dira: alde batetik 14,5 mm eta bestetik 11,5 mm. Kupelaren diametroa Φ5 mm-koa da.

Q2: Nola instalatzen da CL252?

Instalazioa torlojuaren bidez bakarrik egiten da, soldadurarik gabe. Hosto bakoitzak Φ5,2 mm-ko bi zulo (Φ8×90°) ditu, guztira lau finkatze puntu emanez. Buru lauko torlojuak hostoaren gainazaletik aldentzen dira instalatu ondoren.

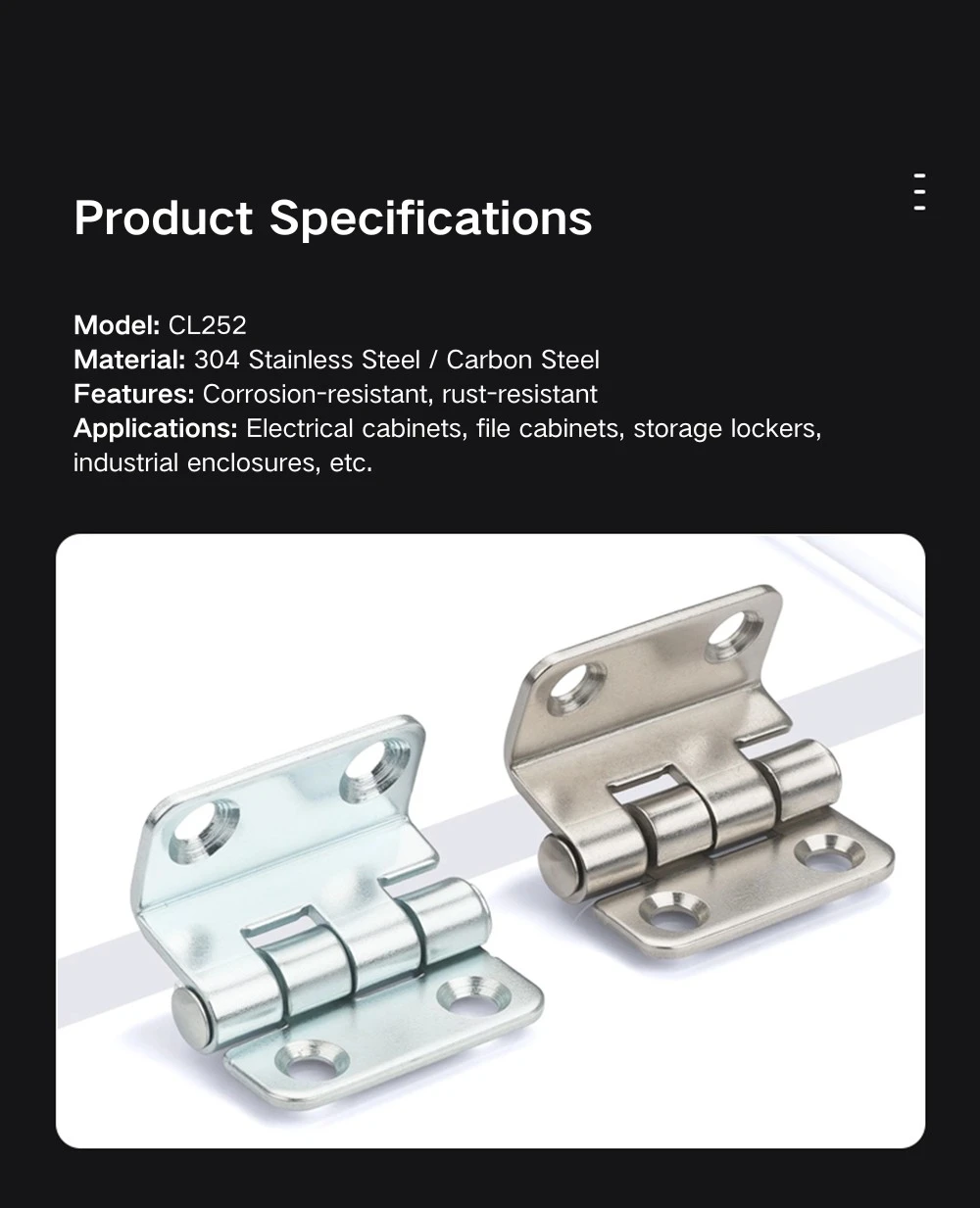

Q3: Zein material daude eskuragarri?

CL252 karbono altzairu galbanizatuan eta 304 altzairu herdoilgaitzean dator, dardarazko akabera leunarekin. Karbonozko altzairuak barruko ingurune lehorrak egokitzen ditu; altzairu herdoilgaitza aukera hobea da heze edo kanpoko itxitura aplikazioetarako.

Q4: Zer da bibrazio-leunketa?

Bibraziozko leunketa piezaren gainazaletik errebak eta ertz zorrotzak kentzen dituen biraka prozesu bat da, distira baxuko akabera mate koherentea utziz. Ez da eskuila edo ispilu akabera. CL252 altzairu herdoilgaitzezko bertsioan, itxura industrial uniformea ​​ematen du gainazaleko marka islatzailerik edo norabiderik gabe.

5.G.: Bi hostoak truka daitezke atearen eta markoaren artean?

Ez - hostoak asimetrikoak dira (14,5 mm eta 11,5 mm), beraz, alde zabalagoak eta estuagoak finkoak dira. Ziurtatu bisagra hosto zuzenarekin orientatzen duzula ate-panelaren eta markoaren kontra zulatu edo konpondu aurretik.

Q6: Zein kabinete motatarako egokia da CL252?

CL252 armairu industrialeko bisagra banaketa elektrikoko panelen ateetan, kommutagailuen itxituretan, kontrol-armairuko ateetan eta industria-ekipamendu orokorreko armairuetan erabiltzen da, batez ere, torlojudun bisagra trinkoa hobesten den eta 90°-ko irekitze-angelua nahikoa denean.
