Banaketa-panelaren gontza desmuntagarria

Yitai Lock-en kontrol armairuaren hardwarea hornitzen dutenentzat, Banaketa Panel Removable Hinge CL250 serieak merezi du ereduen artean alderatzea eskaera egin aurretik, egitura-diseinua koherentea baita baina neurriak ereduen artean aldatzen dira. Diseinu desmuntagarriari esker, atea tresnarik gabe altxa daiteke behin instalatuta, eta hori ezaugarri praktikoa da muntaketa-lerroetarako eta eremuko mantentze-lanetarako. Instalazio-metodo biak - torlojua eta soldadura - onartzen dira, beraz, bisagra fabrikazio-fluxu gehienetan sartzen da aldaketarik gabe.

Ereduaren aukerak eta neurriak

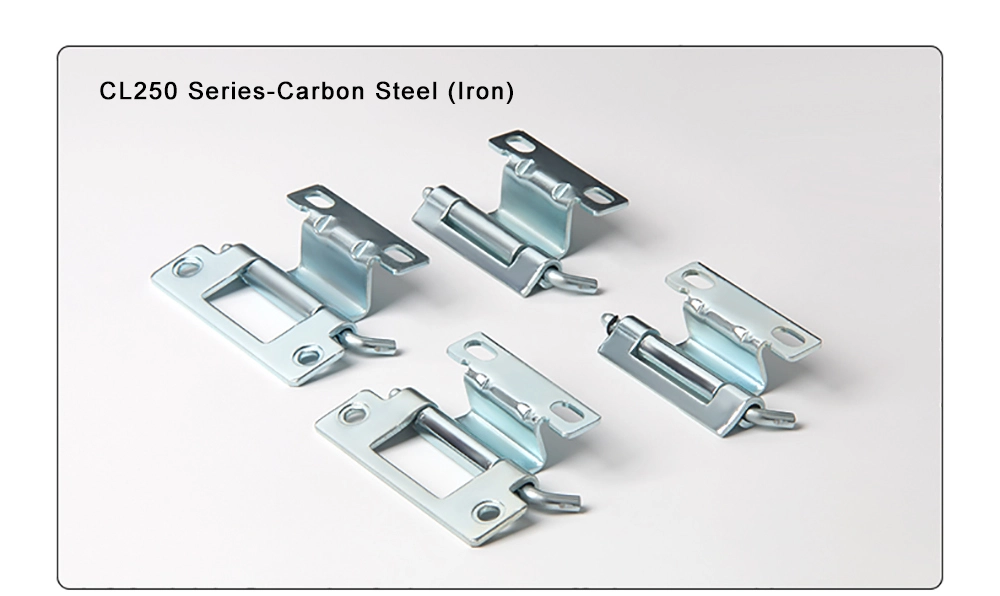

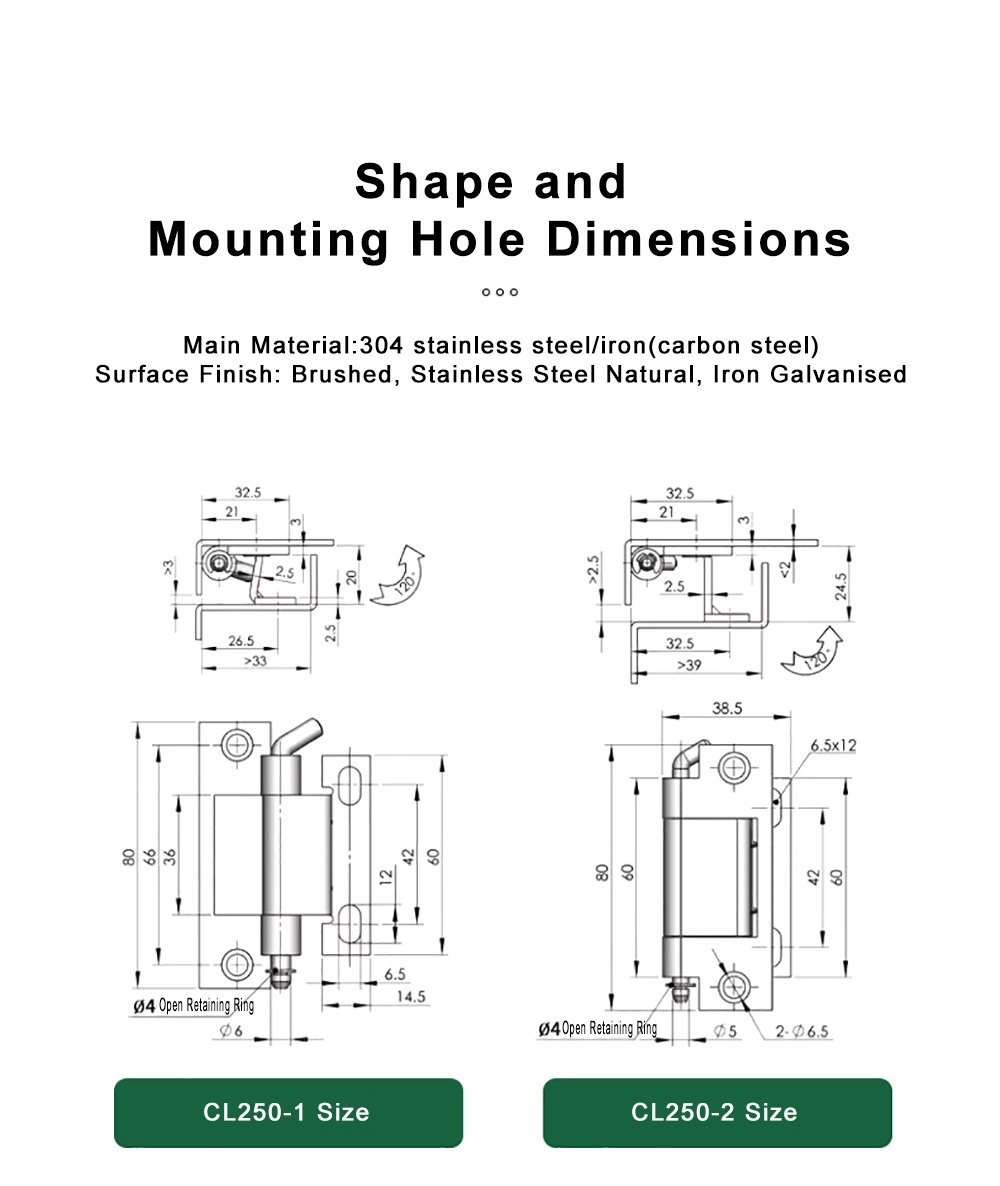

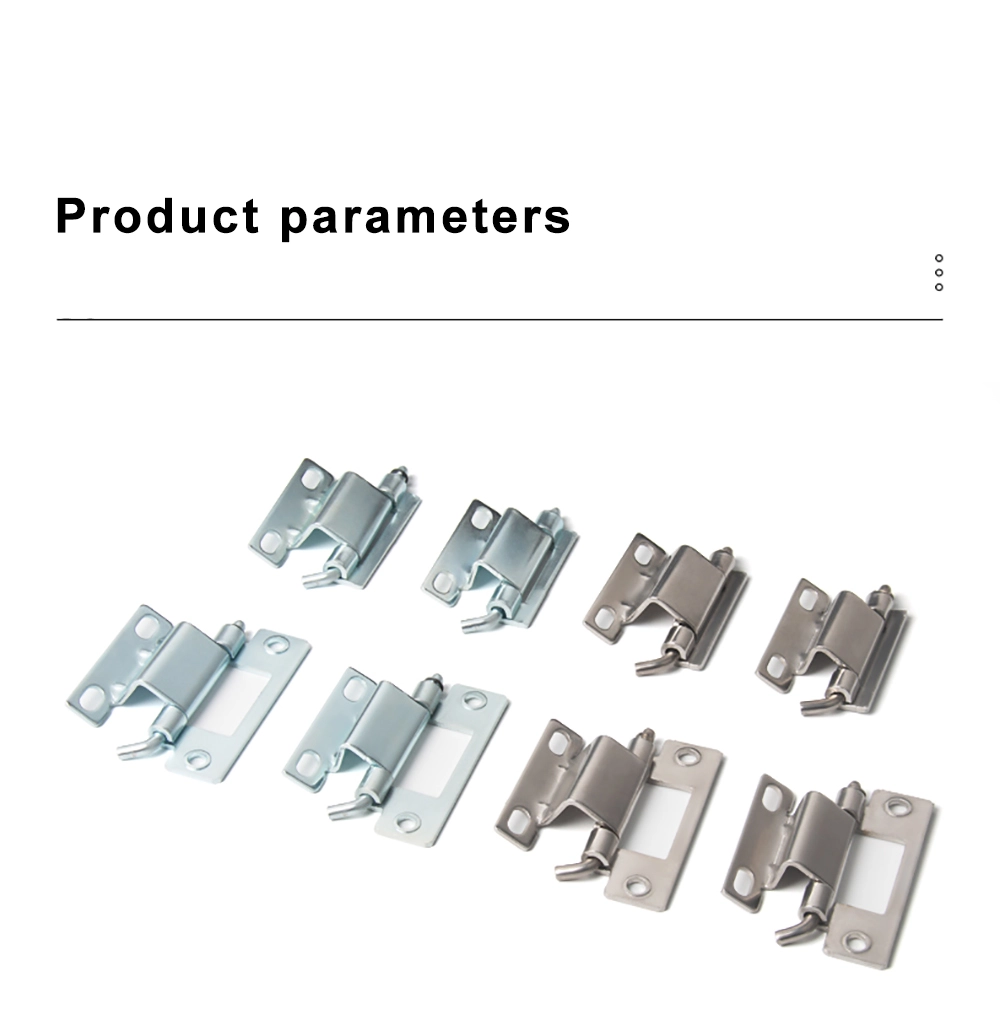

Banaketa-panelaren gontza desmuntagarria CL250 serieak oinarrizko egitura berdina baina tamaina ezberdineko lau modelo hartzen ditu. CL250-1-ek 80 mm-ko altuera orokorra du 66 mm-ko bisagra-gorputzarekin, 33 mm-ko sakonera osoa eta Φ6 mm-ko kanoi-diametroa. CL250-2-k 80 mm-ko altuera orokorra partekatzen du eta 60 mm-ko gorputzaren luzera, 39 mm-ko sakonera edo gehiago eta Φ5 mm-ko kanoi bat erabiltzen ditu Φ6,5 mm-ko bi muntaketa-zulo dituena 6,5 ​​× 12 mm-ko tartean.

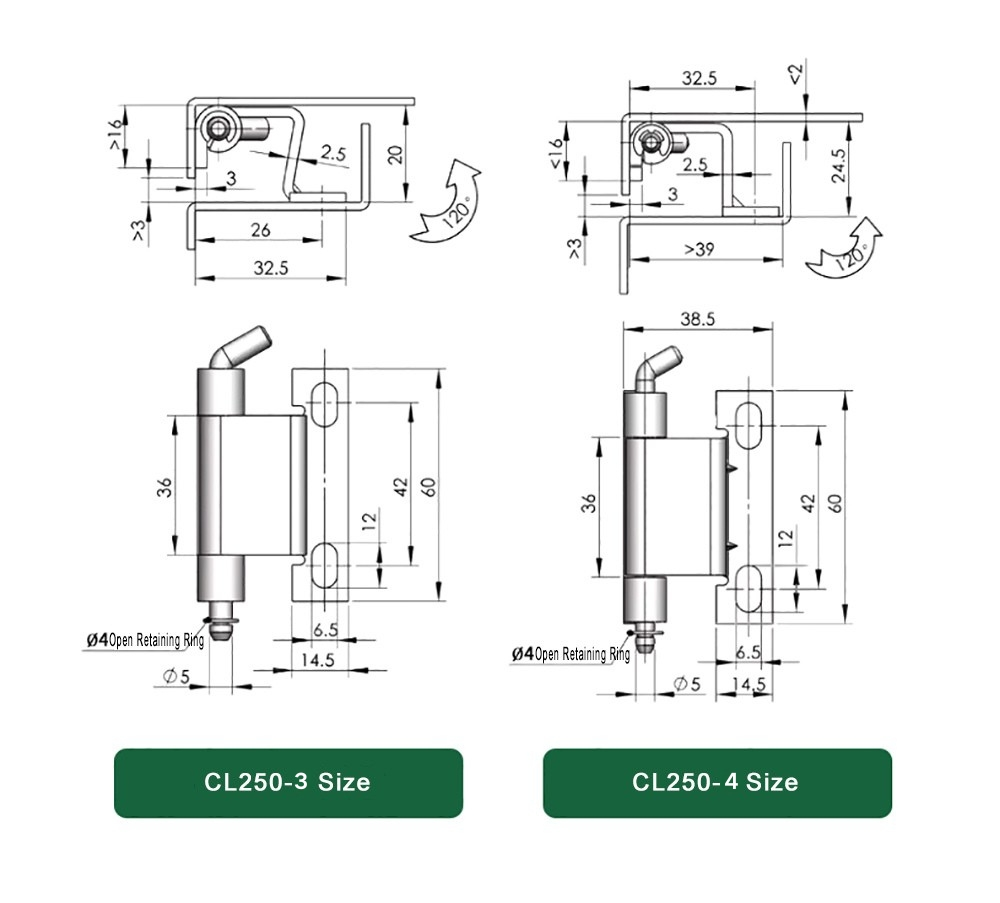

CL250-3 eta CL250-4 banatze panel aldagarrien bisagra gamako aukera trinkoenak dira. Biek 36 mm-ko giltza-gorputzaren altuera dute eta 60 mm-ko altuera orokorra, 14,5 mm-ko oinarri-zabalera eta Φ5 mm-ko kanoiarekin. CL250-3 32,5 mm-ko sakonera du, eta CL250-4 38,5 mm-ra doa. Lau modeloek Φ4 eusteko eraztun irekia erabiltzen dute pina bere lekuan finkatzeko.

Hagaxka motak eta irekiera angelua

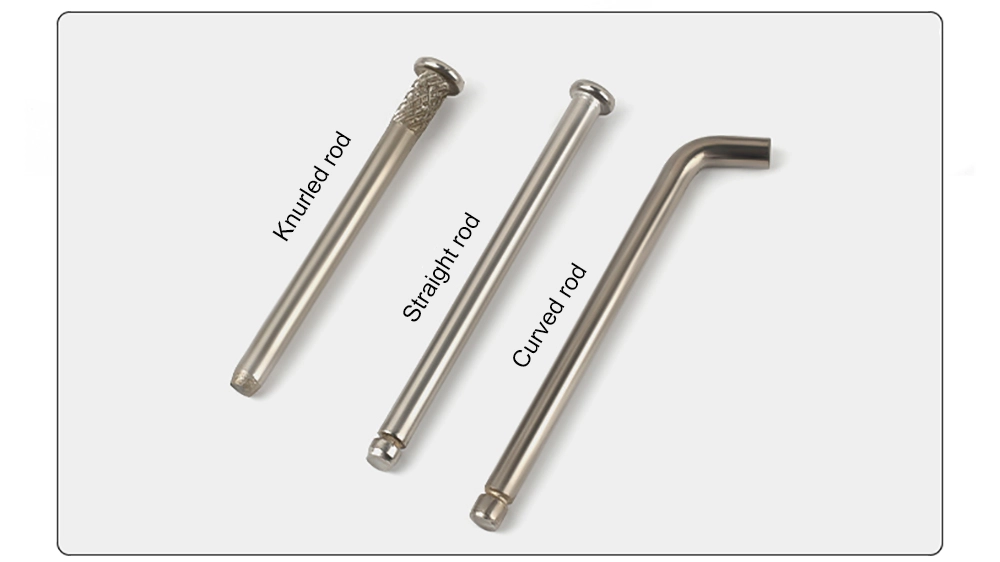

Banaketa-paneleko bisagra desmuntagarriaren xehetasun praktikoenetako bat hiru haga mota aukeratzea da: molekulatua, zuzena eta kurbatua. Hagaxka knurled harrapaketa ehundura gehitzen du pinari, eta horrek bibraziopean askatzeari aurre egiten laguntzen dio. Barra zuzena aukera estandarra da eta itxitura aplikazio orokor gehienetara egokitzen da. Hagaxka kurbatua eskuz erraz kentzeko moldatua da, eta hori erabilgarria izan daiteke bisagrara maiz sartzen den lekuetan edo espazio estuetan.

Banaketa-paneleko bisagra aldagarriko hagaxka mota guztiek pina eserita dagoenean blokeatzen duten Φ4 eusteko eraztun berarekin funtzionatzen dute. CL250 serie osoan irekitzeko angelua 120°-koa da gutxi gorabehera, eta horrek nahikoa tarte ematen du armairuko ateak sartzeko behar gehienetarako, 180°-ko kulunka osoa behar izan gabe.

Instalazioa eta Muntaketa

Banaketa-paneleko bisagra desmuntagarriak bi instalazio-metodo onartzen ditu: torlojua muntatzea eta soldadura, eta horrek esan nahi du fabrikatutako txapazko itxituretan eta torlojudun armairuen multzoetan erabil daitekeela. Torlojuak muntatzeko, CL250-1ek Φ6,5 mm-ko zirrikitua erabiltzen du, eta CL250-2 eta CL250-3/4 modeloek, berriz, zirrikitu obalatuak edo zulo bikoitzak erabiltzen dituzte instalazioan posizio-doikuntza batzuk ahalbidetzen dituztenak.

Instalatu ondoren, Banaketa Panel desmuntagarria den bisagrak atearen hostoa kentzeko aukera ematen du pinari tira eginez, ez da tresnarik behar. Horrek ondo egokitzen du kableatuak sartzeko edo barneko mantentze-lanetarako aldizkako atea kentzea eskatzen duten itxituretarako. Euste-eraztunak ohiko erabileran pina askatzea mantentzen du, beraz, ez dago atea ustekabean ateratzeko arriskurik funtzionamenduaren erdialdean.

Aplikazio-eszenatokiak

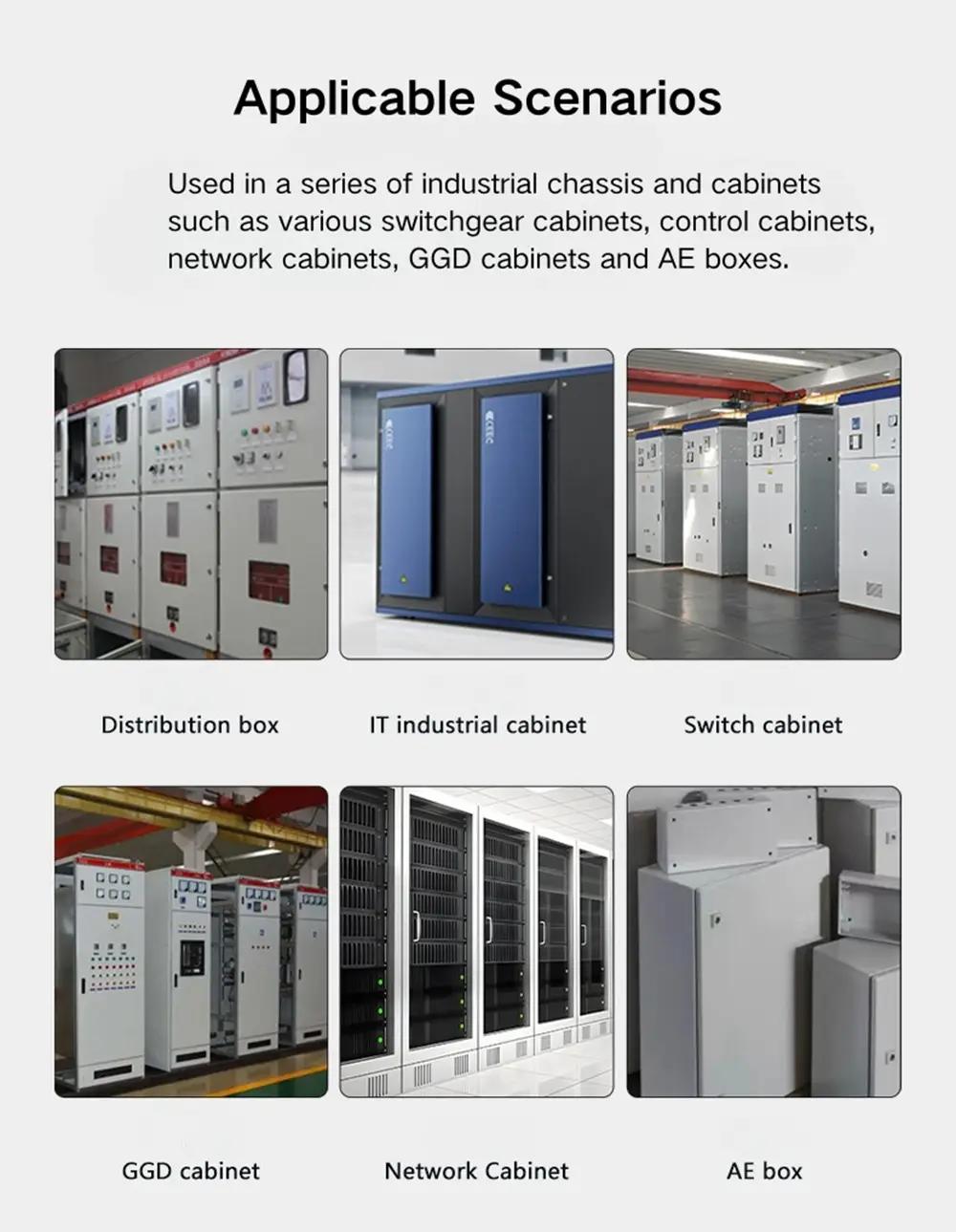

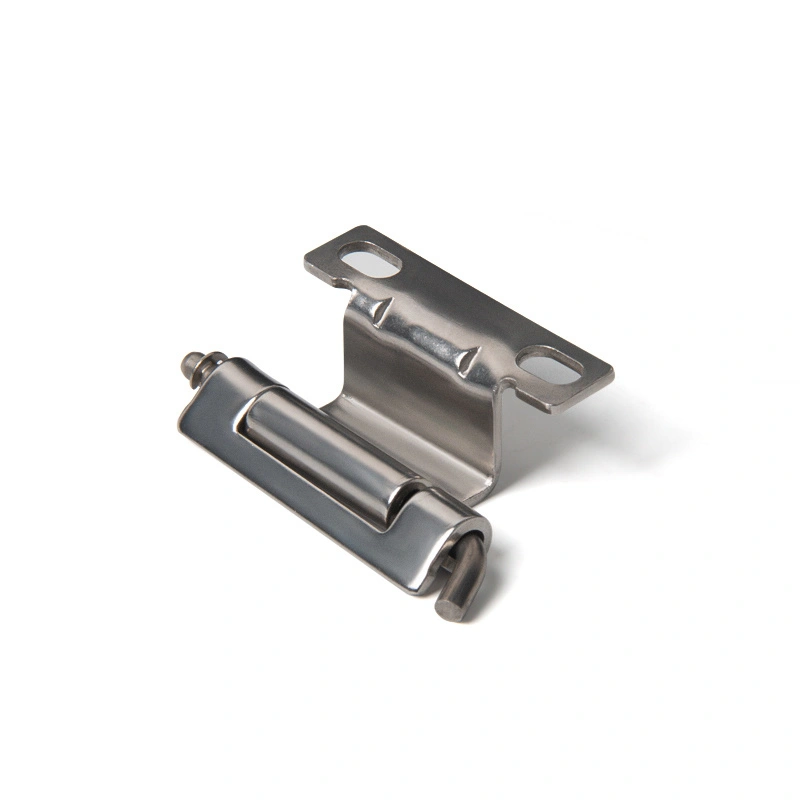

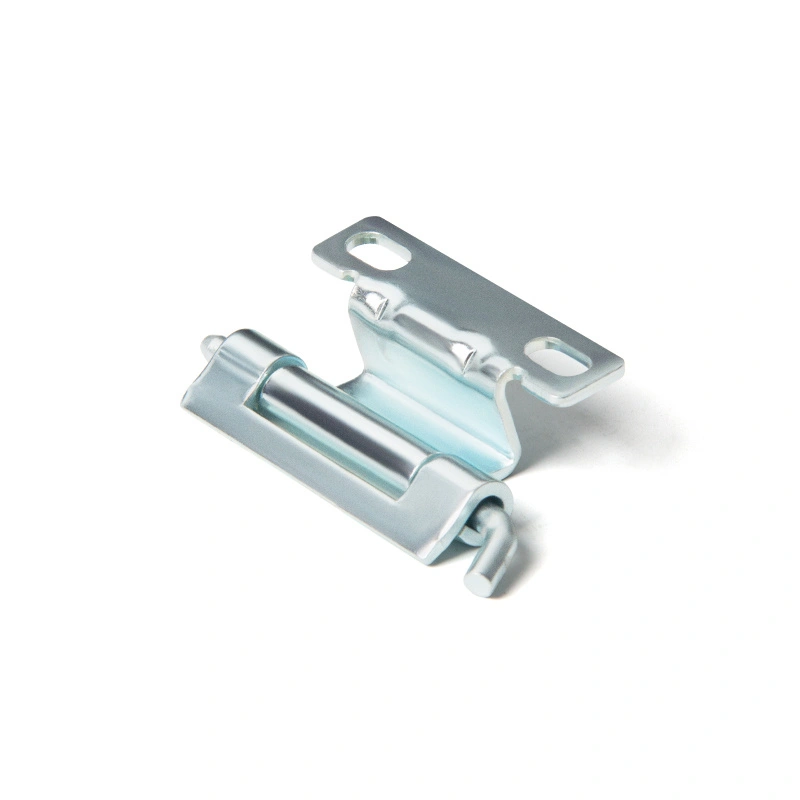

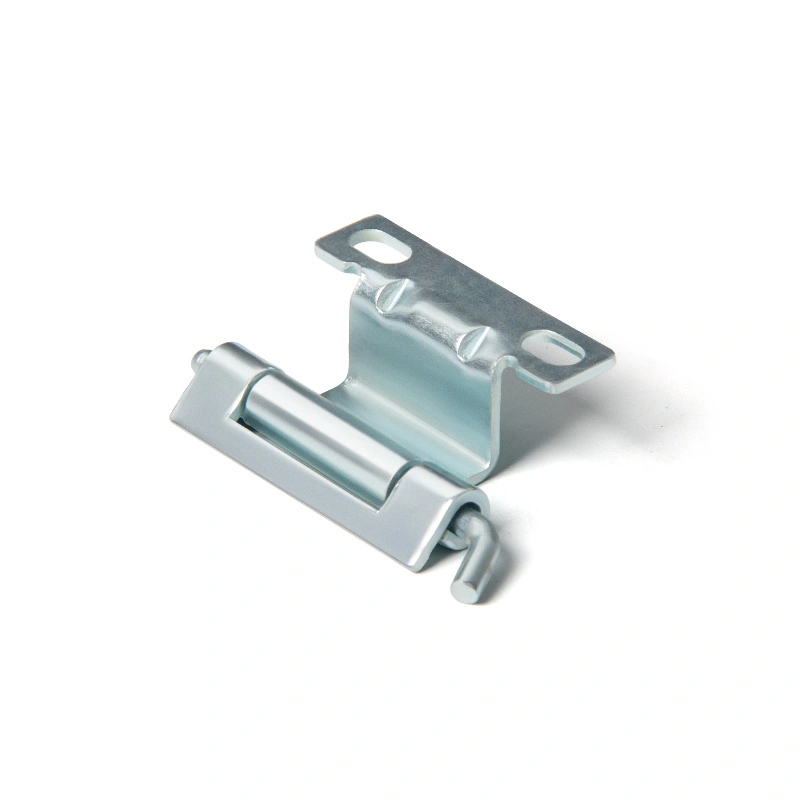

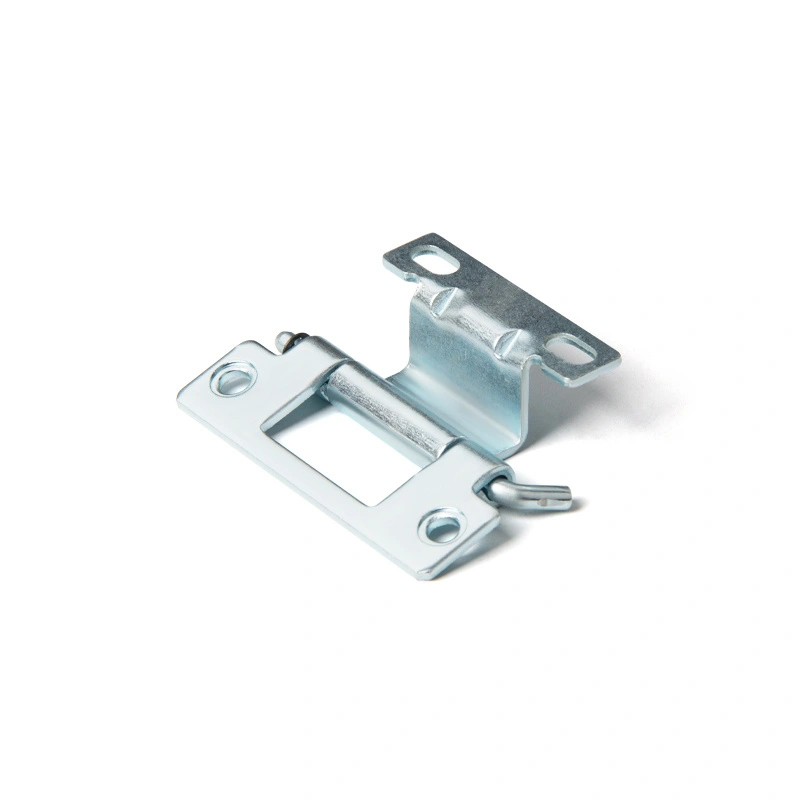

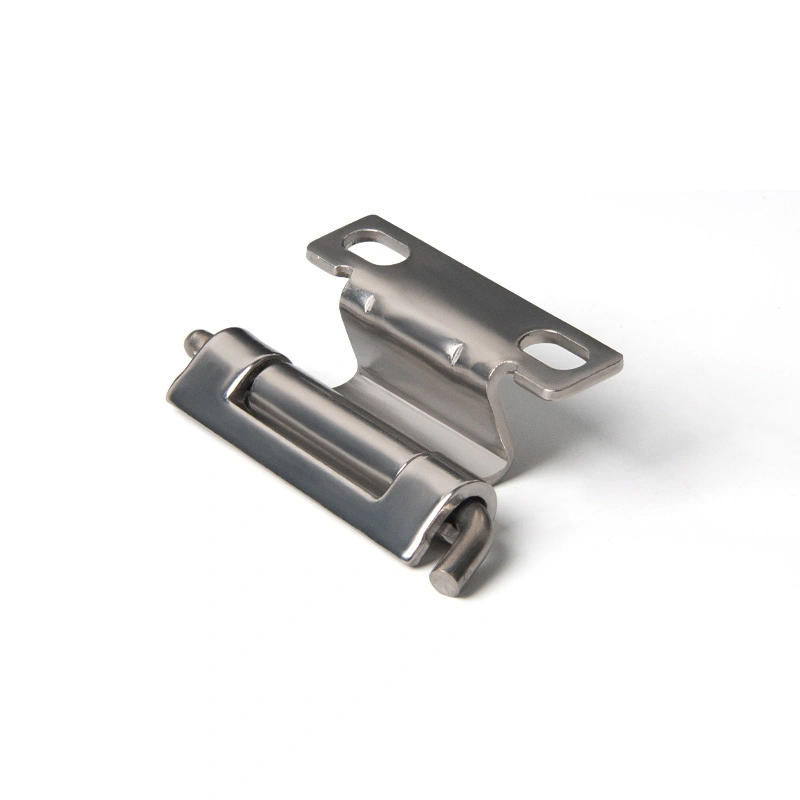

Banaketa-paneleko bisagra desmuntagarria banaketa-kutxetan, kontrol-armairuko ateetan eta ekipamendu industrialeko itxituretan agertzen da gehienetan - ate bat garbi atera behar den edonon, markoa desmuntatu gabe. 120°-ko irekiera-angelua nahikoa da instalazio gehienetan panelen barrualdeetara eroso sartzeko, eta torlojuaren muntaketa eta soldadura onartzen direnez, armairuen fabrikazio-konfigurazio gehienetan sartzen da inolako doikuntzarik gabe. Materialaren aldetik, zinkatutako karbono-altzairuzko Banaketa Panel Aldagarria Baldintza lehorreko barruko itxitura estandaretarako egokia da. 304 altzairu herdoilgaitzezko bertsioa aukera hobea da kanpoko gailuetarako, kostaldeko instalazioetarako edo armairuak denboran zehar hezetasunari edo korrosioari aurre egingo dion edozein lekutan. 304 altzairu herdoilgaitzezko bertsioa hobe da kanpoko gailuetarako, kostaldeko instalazioetarako edo itxitura denboran zehar hezetasun edo baldintza korrosiboetara jasaten den edozein aplikaziotarako.

Ohiko galderak

Q1: Zein modelo sartzen dira CL250 seriean?

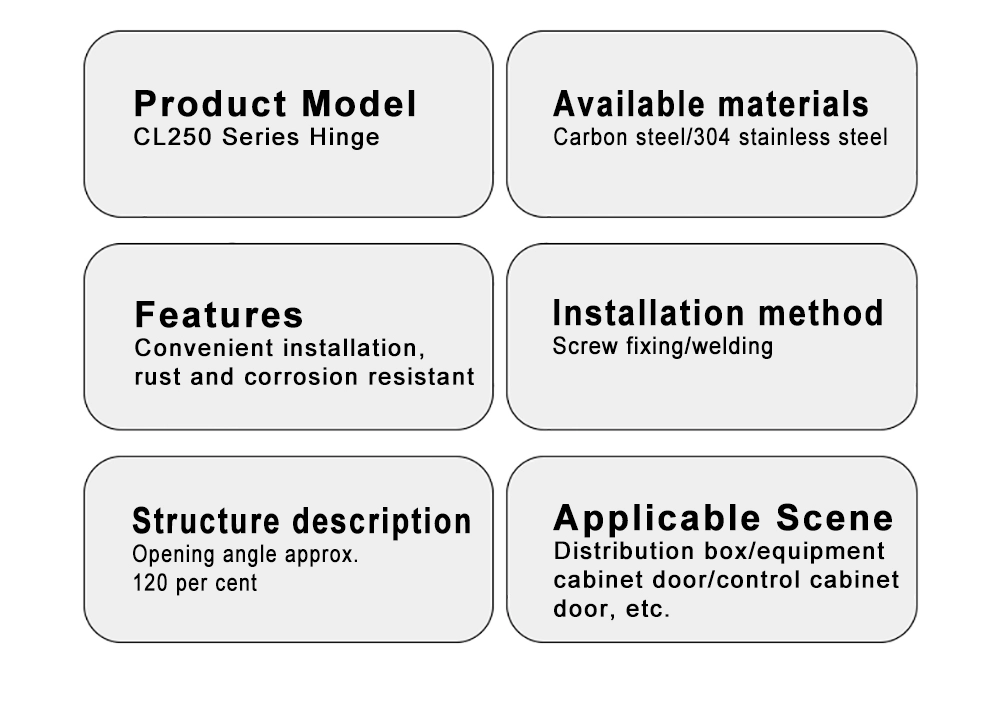

CL250 serieak lau modelo ditu: CL250-1, CL250-2, CL250-3 eta CL250-4. Guztiek egitura-diseinu eta irekiera-angelu bera partekatzen dute; haien arteko desberdintasunak tamainan eta muntatzeko zuloen konfigurazioan daude. Aukeratu zure ate-panelaren neurrien eta karga-baldintzen arabera.

Q2: Zein da CL250 bisagraren irekiera-angelua?

Lau CL250 modeloak gutxi gorabehera 120°-ra irekitzen dira. Hau koherentea da serie osoan zehar ereduaren tamaina edo materiala edozein dela ere.

Q3: Zein haga mota daude eskuragarri?

CL250 bisagra hiru haga motarekin eskuragarri dago: knurled, zuzena eta kurbatua. Knurled hagak bibraziopean askatzeari aurre egiten diote; hagaxka zuzenak dira aukera estandarra; haga kurbatuek eskuz erraz kentzea errazten dute instalazio estuetan edo maiz sartzen diren instalazioetan.

Q4: Nola bermatzen da pina instalatu ondoren?

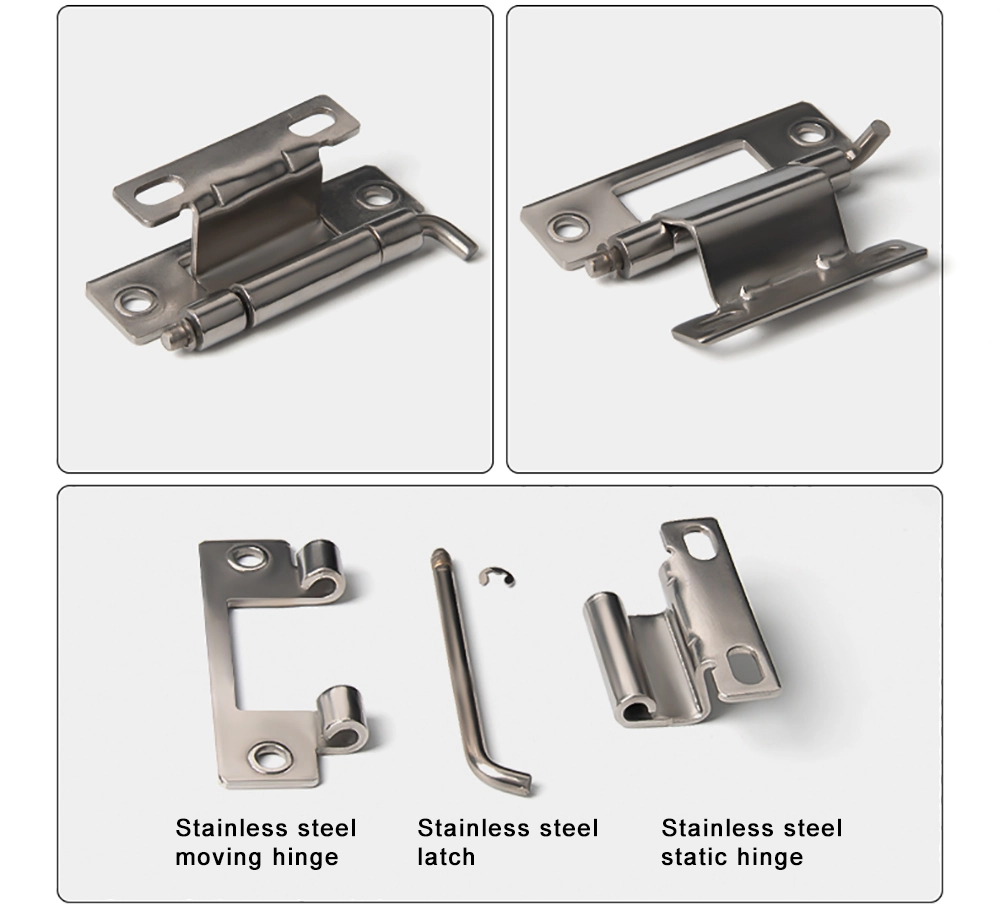

CL250 modelo guztiek Φ4 eusteko eraztun irekia erabiltzen dute, erabilera arruntean bisagra pina bere lekuan blokeatzeko. Pina eskuz kendu daiteke atea kendu behar denean, tresnarik beharrik gabe.

Q5: Zein instalazio-metodo onartzen dira?

CL250 bisagra torlojua muntatu edo soldatuz instalatu daiteke, zure armairuaren fabrikazio metodoaren arabera. Muntatze-zuloen konfigurazioak ereduaren arabera aldatu egiten dira; ikusi zirrikituen tamaina eta tartearen xehetasunetarako dimentsio-planoak.

Q6: Zein material daude eskuragarri?

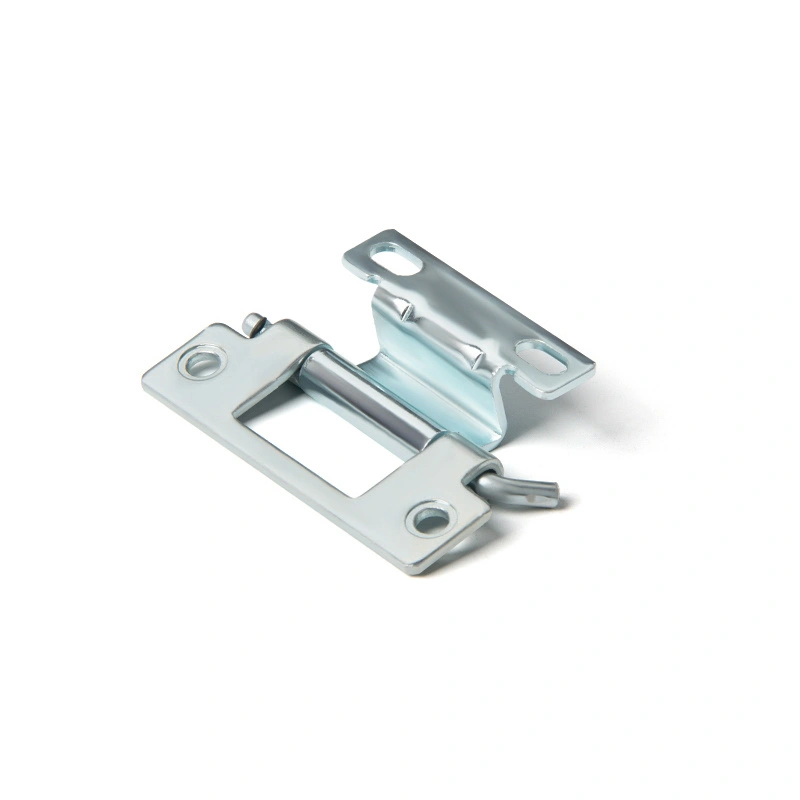

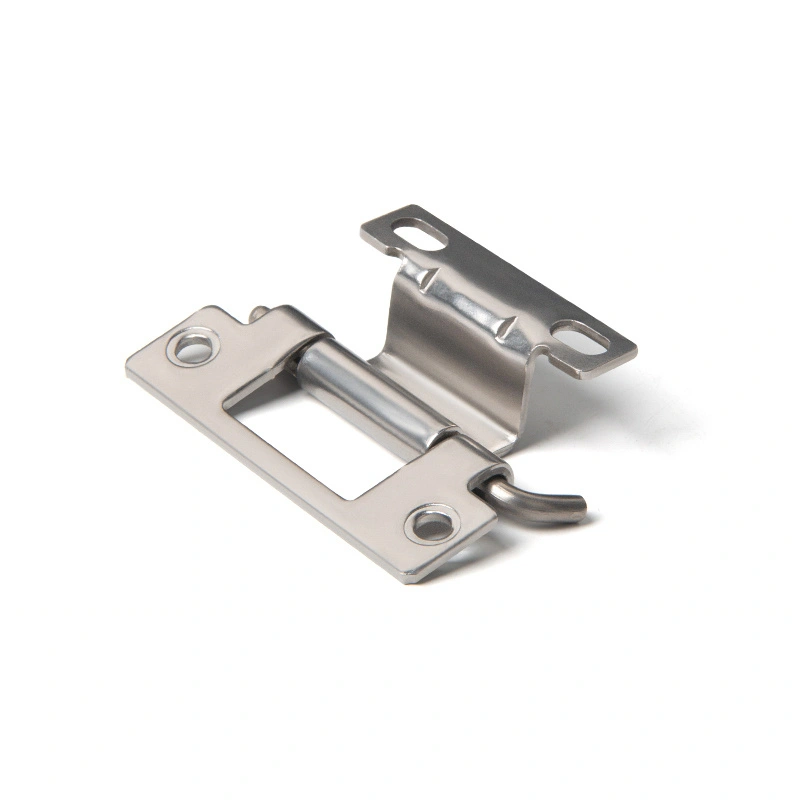

CL250 bisagra zinkez estalitako karbono altzairuan eta 304 altzairu herdoilgaitzean dator. Karbonozko altzairuak barruko ingurune lehorrak egokitzen ditu; 304 altzairu herdoilgaitza aukera egokia da kanpoko itxituretarako, hezetasun handiko espazioetarako edo ingurune industrial korrosiboetarako.
