Elektrizitate-armairuko ateak alboko muntaketa bihurgunearen gontza

Modelo sorta eta serieen ikuspegi orokorra

Power Cabinet Doors Side-Mount Bend Bisagra lau serietan antolatuta dago. CL803 serieak hiru modelo hartzen ditu - CL803A-25, CL803B-20, CL803B-25 eta CL803D-25 - guztiak zink-aleazio beltzean, 36 mm-ko edo 39 mm-ko aurrealdeko plaken zabalerarekin modeloaren arabera. CL803A-25-k 39 × 20 mm-ko torloju bikoitzeko plaka bat erabiltzen du 12 mm-ko zuloen tartearekin; CL803B eta CL803D modeloek 36 × 25 mm-ko plaka bat erabiltzen dute zirrikitua finkatzeko.

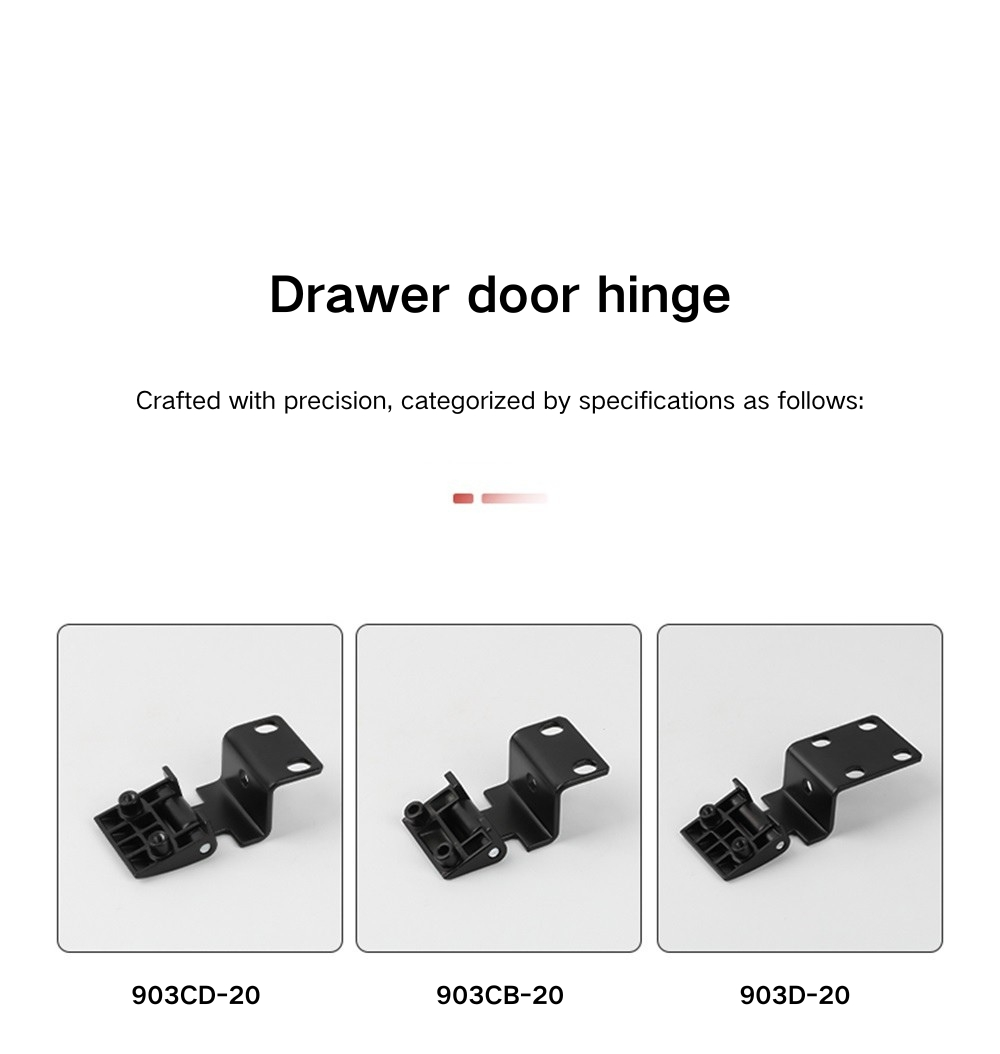

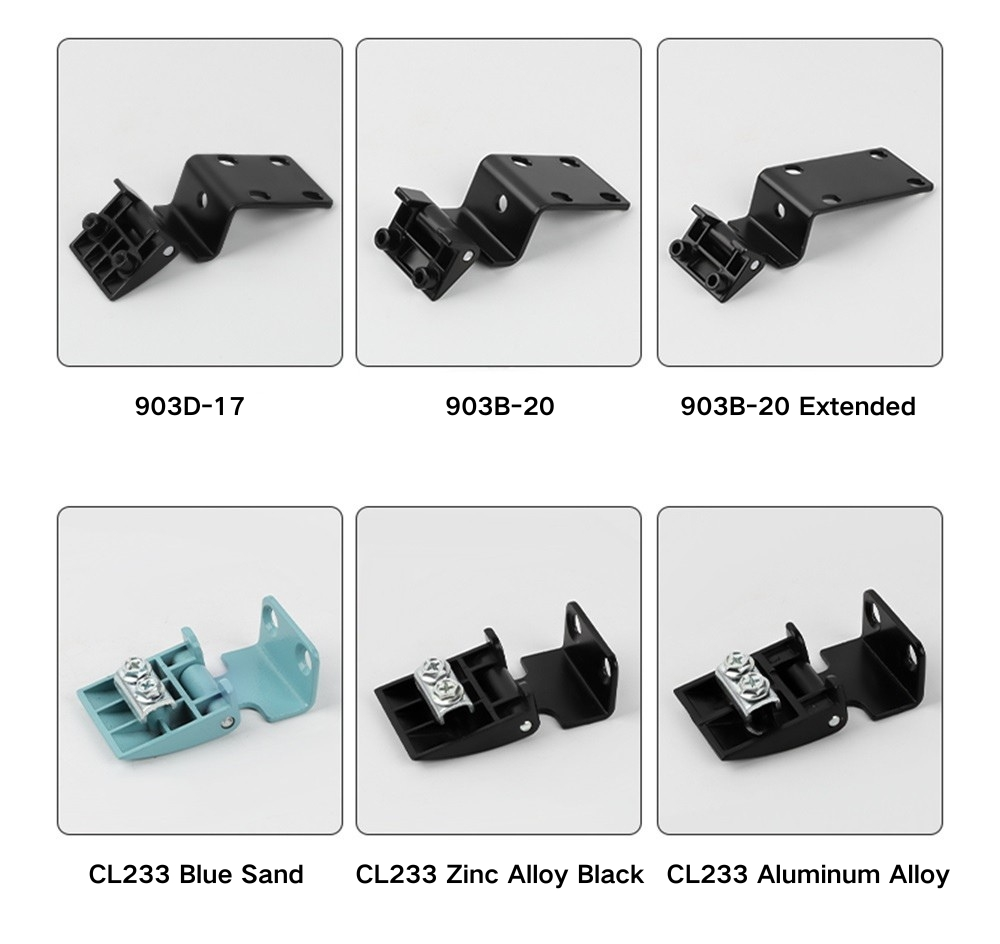

CL901 serieak CL901B-17, CL901B-20 eta CL901D-17 ditu, guztiak 36 × 17,5 mm-ko aurrealdeko plaka batekin eta 8 mm + 2,5 mm-ko zuloen desplazamendu koherentearekin. CL903 seriea bisagra sortaren talderik handiena da, zazpi modelorekin, besteak beste, CL903B-20, CL903B-20 Extended, CL903CB-20, CL903CD-20, CL903D-17 eta CL903D-20, markoaren sakonera estandarra eta hedatua hartzen dutenak. CL233-k zink-aleazio beltzean, harea urdineko zink-aleazioan eta aluminio-aleazioan borobiltzen du, 39 × 20 mm-ko aurrealdeko plaka batekin eta 12 mm-ko zulo-tartearekin CL803A-25aren antzekoa.

Neurriak seriearen arabera

Alboko muntaketa okertzeko gontzaren CL803 serieak 18,5 mm eta 23,5 mm arteko zabalera orokorra eta 26 mm eta 28,5 mm arteko altuera ditu bere modeloetan. CL803A-25 23 mm-ko zabalera eta 26 mm-ko altuera ditu 22,5 mm-ko barne-sakonerarekin; CL803B-20ak 18,5 mm-ko zabalera du 16 mm-ko barne-sakonerarekin; CL803B-25 23,5 mm-ko zabalera eta 28,5 mm-ko altuera ditu 16 mm-ko barne-sakonerarekin; eta CL803D-25 23,5 mm-ko zabalera eta 26,5 mm-ko altuera ditu 16,5 mm-ko barne-sakonera. CL803 modelo guztiek 26 mm-ko oinarri-zabalera eta 20 mm-ko altuera muntatzeko plaka dute.

CL901 seriea Power Cabinet Doors Side-Mount Bend Hinge gamako beste modeloak baino nabarmen altuagoa da - hirurak 39,5 mm-ko altuera orokorrean daude, 15,5 mm eta 18,5 mm arteko zabalerak eta 16,5 mm-ko barne-sakonera koherentea taula osoan. Oinarrizko zabalerak 20 B-5 mm-rako CL901 mm-rako. CL901B-20, eta 21 mm CL901D-17rako. CL903 serieak gama zabalagoa hartzen du: oinarri-zabalerak 48 mm-tik 73,8 mm-ra hedatutako modeloan, 25,5 mm-tik 26 mm-ko altuera orokorrarekin. CL233 24,5 × 24,5 mm-koa da, oro har, 22 mm-ko barne-sakonera, 39,3 mm-ko muntaketa-plaka eta 7,5 mm + 15 mm-ko zuloa aurrealdeko plakan.

Aplikazio-eszenatokiak

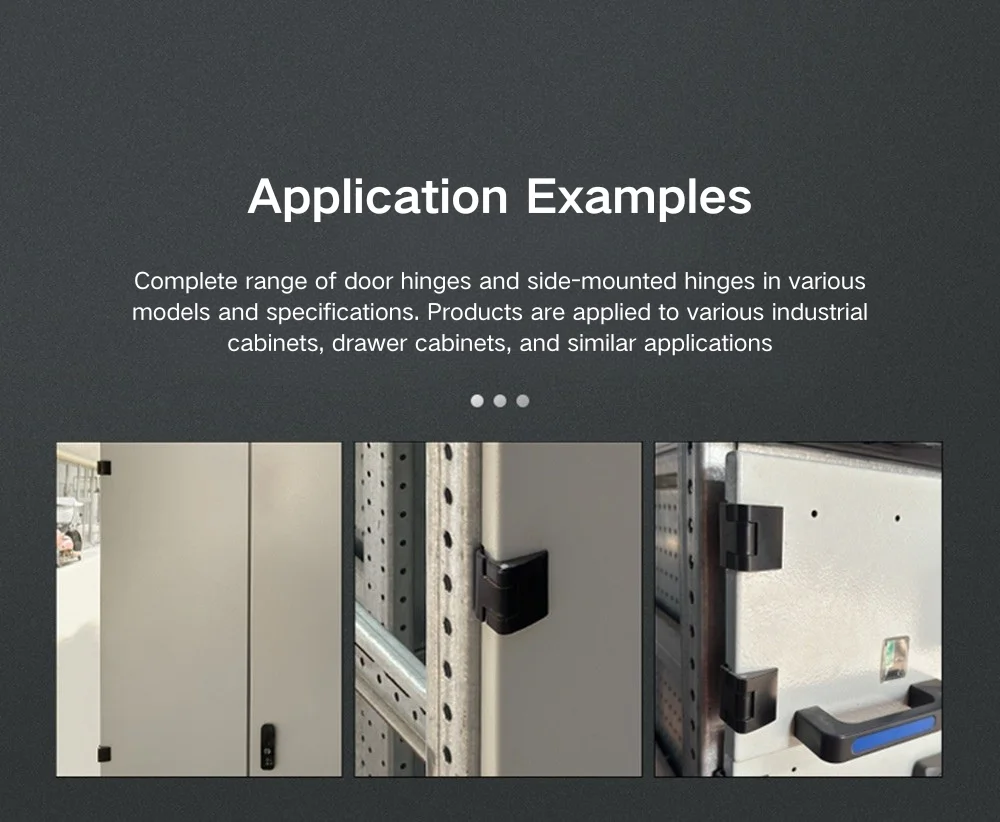

Power Cabinet Doors Side-Mount Bend Bisagra bereziki diseinatuta dago C-sekzioko altzairuzko profiletan eraikitako armairu-markoetarako, hau da, GGD armairu elektrikoetarako, bigarren eta hirugarren belaunaldiko banaketa-armairuetarako, tiradera-armairuetarako eta elektrizitate-estalkietarako eraikuntza-metodo estandarra. Bisagra gorputzaren profil tolestua C-atalaren ezpainaren gainean lotzen da eta aurrealdeko plaka ate-panelaren aurpegian torlojuak dira, hau da, armairu mota honetarako ezarritako instalazio-metodoa eta ez da beharrezkoa marko-profil estandarrak aldatzea.

Oinarrizko GGD eta potentzia-armairuen aplikazioetatik haratago, produktu hau C-sekzio bateragarrietan edo antzeko tolestutako altzairuzko marko profiletan eraikitako beste itxitura industrial batzuetara egokitzen da. Harea urdineko zink aleazioko CL233 batzuetan kabinetearen kanpoaldean kolorez kodetutako hardware-eskema erabiltzen duen zehazten da, eta aluminiozko aleazio CL233 aldaera, berriz, pisua kontuan hartzen den itxiturentzako aukera arinagoa da. CL803, CL901 eta CL903-en eredu-tamainen sortak esan nahi du GGD eta potentzia-armairuen merkatuko marko-sakonera eta ate-panelen lodiera estandar gehienak produktu familia bakarrean estalita daudela.

Ohiko galderak

Q1: Zer serie sartzen dira bisagra sorta honetan?

Gamak lau serie hartzen ditu: CL803 (lau modelo), CL901 (hiru modelo), CL903 (zazpi modelo) eta CL233 (hiru aldaera). Guztiak zink aleazio beltzak dira CL233 izan ezik, harea urdineko zink aleazio eta aluminiozko aleazioan ere eskuragarri dago.

2.G.: Zer armairu motatarako diseinatuta dago bisagra hau?

Alboko muntaketa bihurguneko bisagra C sekzioko profileko armairuen markoetarako diseinatuta dago, GGD armairu elektrikoak, bigarren eta hirugarren belaunaldiko banaketa armairuak, tiradera armairuak eta potentziarako itxiturak barne. Ez dago egitura lauko edo soldatutako itxitura motetarako pentsatuta.

Q3: Nola instalatzen da bisagra hau?

Eredu guztiak torlojuan muntatuta daude. Tolestutako bisagra gorputza C ataleko markoaren ezpainaren gainean lotzen da eta aurrealdeko muntaketa-plaka ate-panelaren aurpegira torlojututa dago. Ez da soldadurarik behar.

4.G.: Zein da CL803, CL901 eta CL903 serieen arteko aldea?

Serieak tamaina orokorrean, markoaren sakoneran eta muntatzeko plakaren konfigurazioan desberdinak dira. CL901 modeloak altuenak dira 39,5 mm-ko altuera orokorrean; CL803 modeloak trinkoagoak dira; CL903 modeloek oinarri-zabalera zabalena hartzen dute barne, 73,8 mm-ko aldaera hedatua barne. Aukeratu zure markoaren profil espezifikoen eta ate-panelaren neurrien arabera.

5.G.: Zerk egiten du CL233 desberdina beste serietik?

CL233 hiru aldaeratan dago eskuragarri: zink aleazio beltza, zink aleazio harea urdina eta aluminio aleazioa, kolore aukera eta material arin alternatiba dituen gamako modelo bakarra da. Bere aurrealdeko plakaren neurriak (39 × 20 mm) CL803A-25aren antzekoak dira.

Q6: Nola aukeratzen dut nire kabineterako eredu egokia?

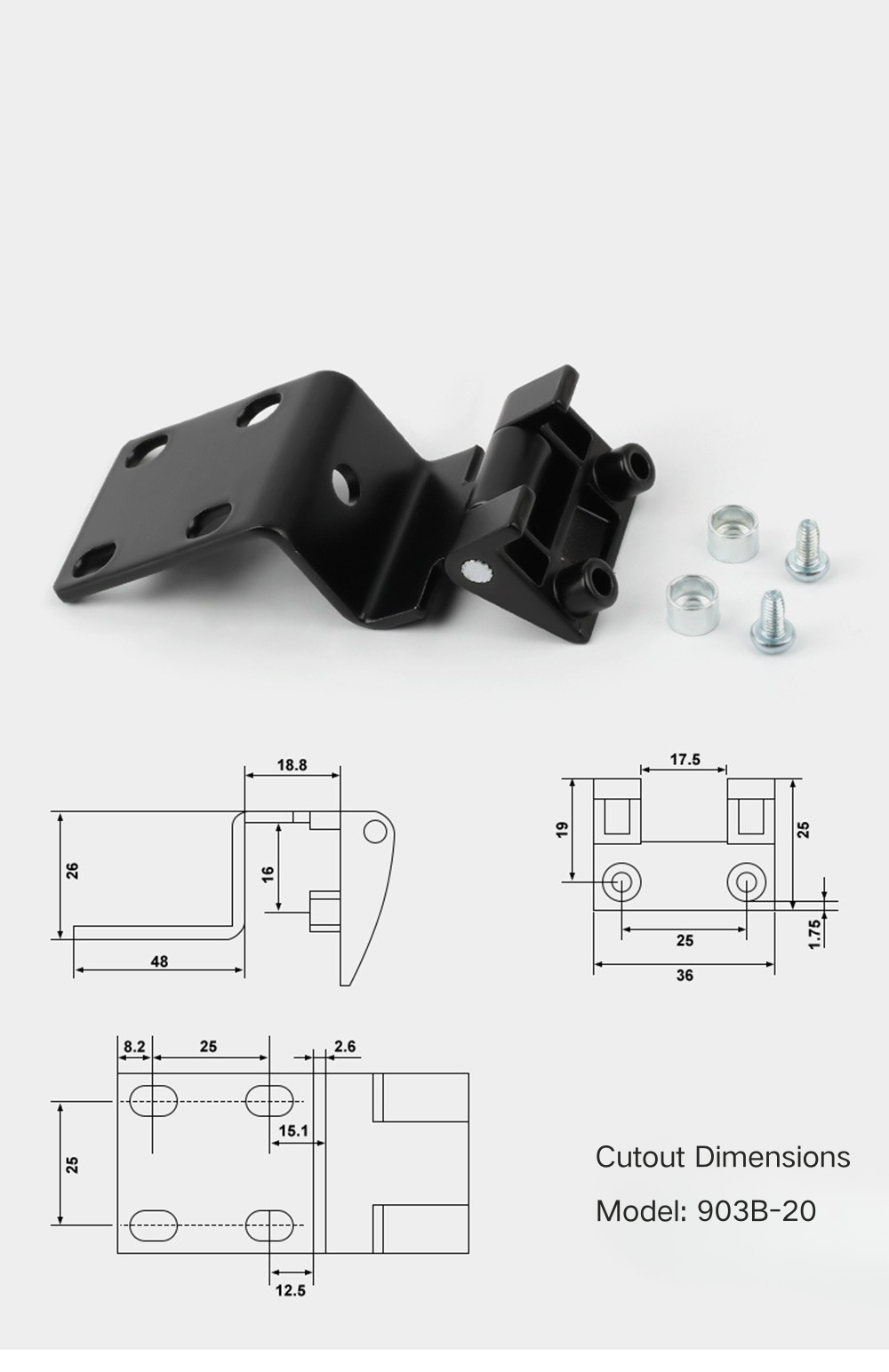

Hautaketa zure armairuaren markoaren profilaren sakoneraren, ateko panelaren lodieraren eta muntatzeko plakaren hobespenaren araberakoa da. Zenbaki-atzizkiak (-17, -20, -25) eta letra-atzizkiak (A, B, D, CB, CD) ereduaren izendapenaren parte dira. Ikusi modelo bakoitzaren dimentsioen marrazkiak edo jarri harremanetan Yitai Lock-ekin zure markoaren zehaztapenekin gomendio bat lortzeko.

7.G.: Zein materialez eginda daude bisagrak?

Eredu gehienak zink aleazio beltza dira. CL233, gainera, harea urdineko zink aleazio eta aluminiozko aleazioan dago eskuragarri. Zink aleaziozko eraikuntzak dimentsio-koherentzia ona ematen du trokeletik eta barruko armairu industrial estandarrak ondo maneiatzen ditu.

8.G.: CL903B-20 Extended egokia al da marko-profil sakonagoetarako?

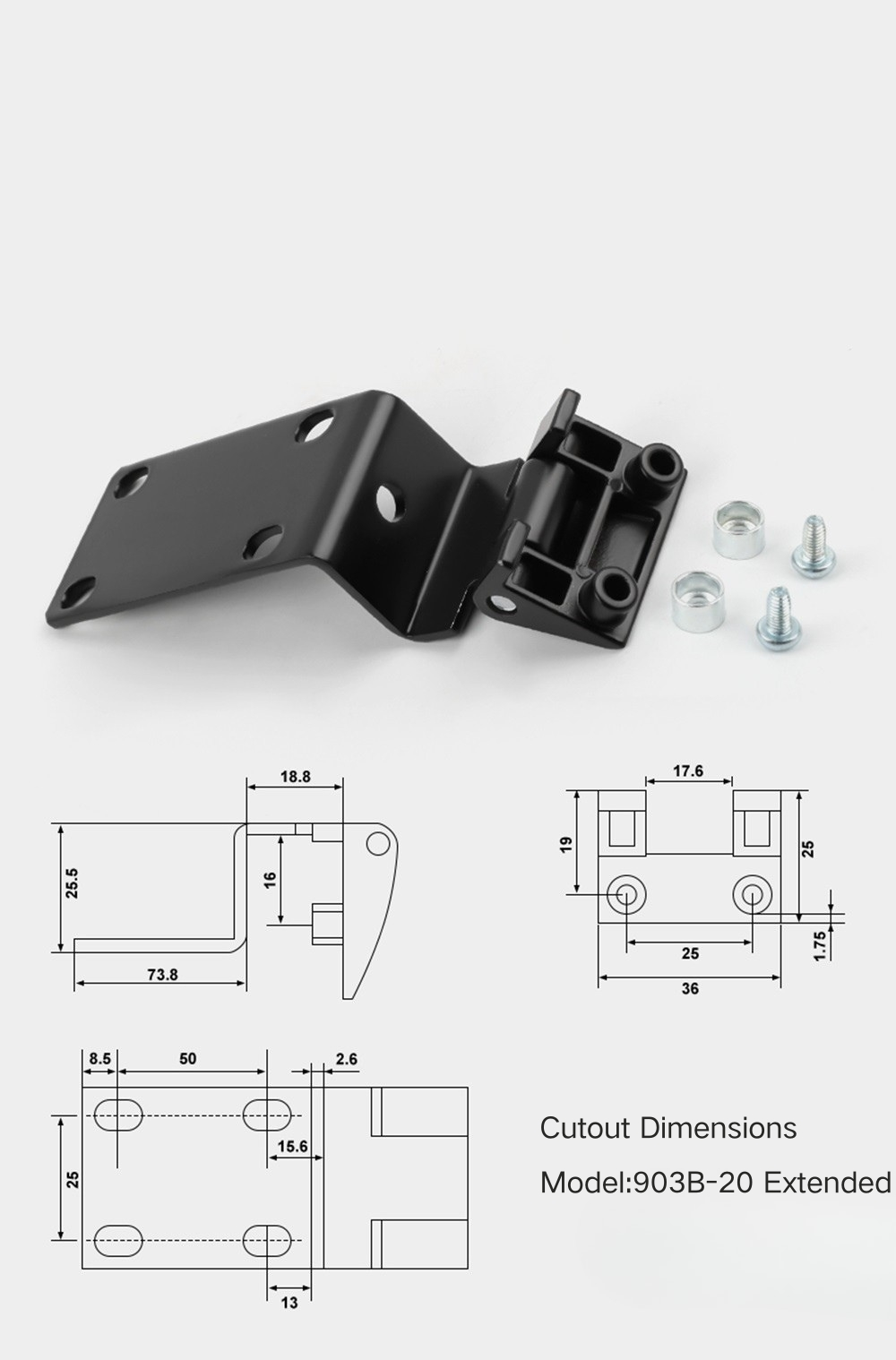

Bai - CL903B-20 Extended-ek 73,8 mm-ko oinarri-zabalera du, hau da, 48 mm-ko CL903B-20 estandarra baino dezente zabalagoa. Aukera egokia da armairuaren markoaren profilak bisagra-oinarri luzeagoa behar duenean C-atalaren kanal sakonago bat zubitzeko.
