Switchgear Atearen bisagra

Yitai Lock-en armairu desmuntagarriak bolumenean eskuratzen dituztenentzat, Switchgear Door Hinge CL186-k erosleei aukera ematen die zulo biribilaren eta zirrikitu-zuloen muntatzeko hegalen artean, bisagrari buruzko ezer aldatu gabe: gorputz bera, kanoi bera, marko kanalaren dimentsio berdinak. Zirrikitu-zuloaren bertsioak posizioa doitzea ahalbidetzen du instalazioan zehar torlojuak guztiz estutu aurretik, eta hori erabilgarria da ateak lerrokatzea zehatz-mehatz markatu behar denean. Bi bertsioak torlojuan muntatzen dira finkatze-puntu berdinak erabiliz eta karbono-altzairuan eta altzairu herdoilgaitzean daude eskuragarri.

Produktu eredua	CL186 serieko bisagra
Aukerako materialak	Karbono altzairua/altzairu herdoilgaitza
Erabilera	Hainbat motatako etengailuetarako egokia da, kontrol-kutxak, etab

Ereduaren aukerak eta zuloen konfigurazioak

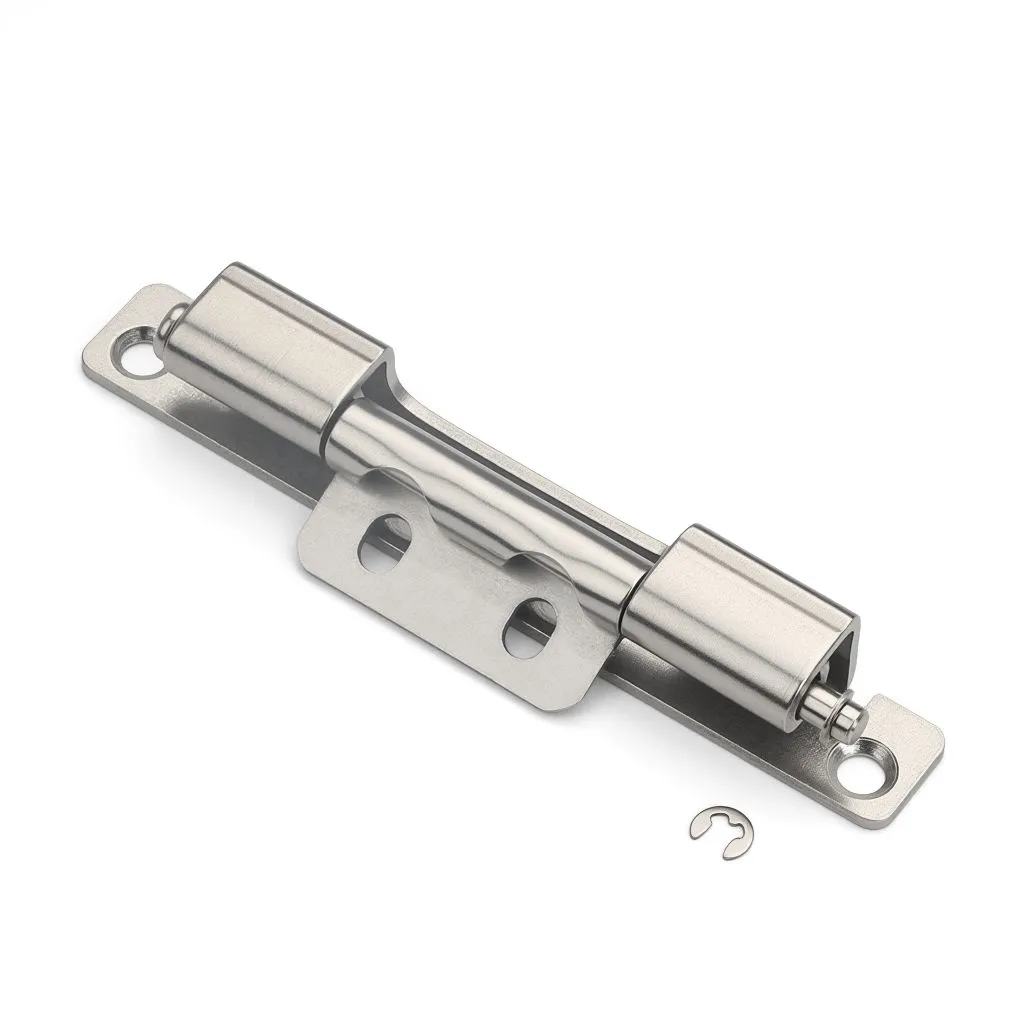

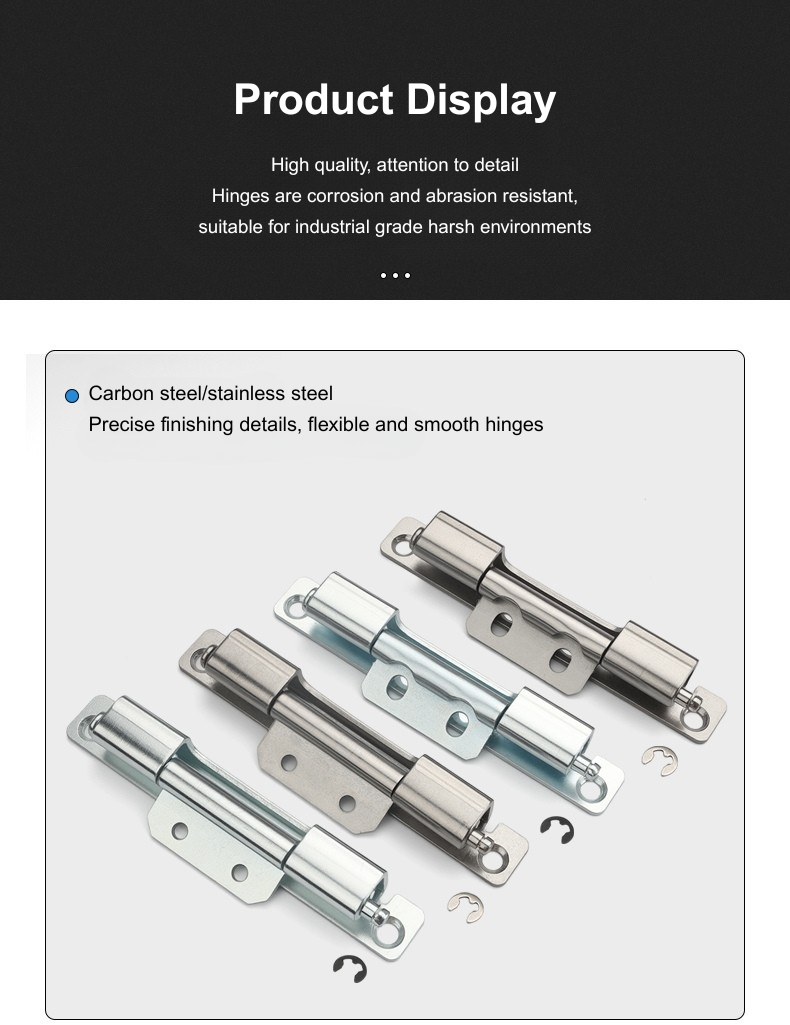

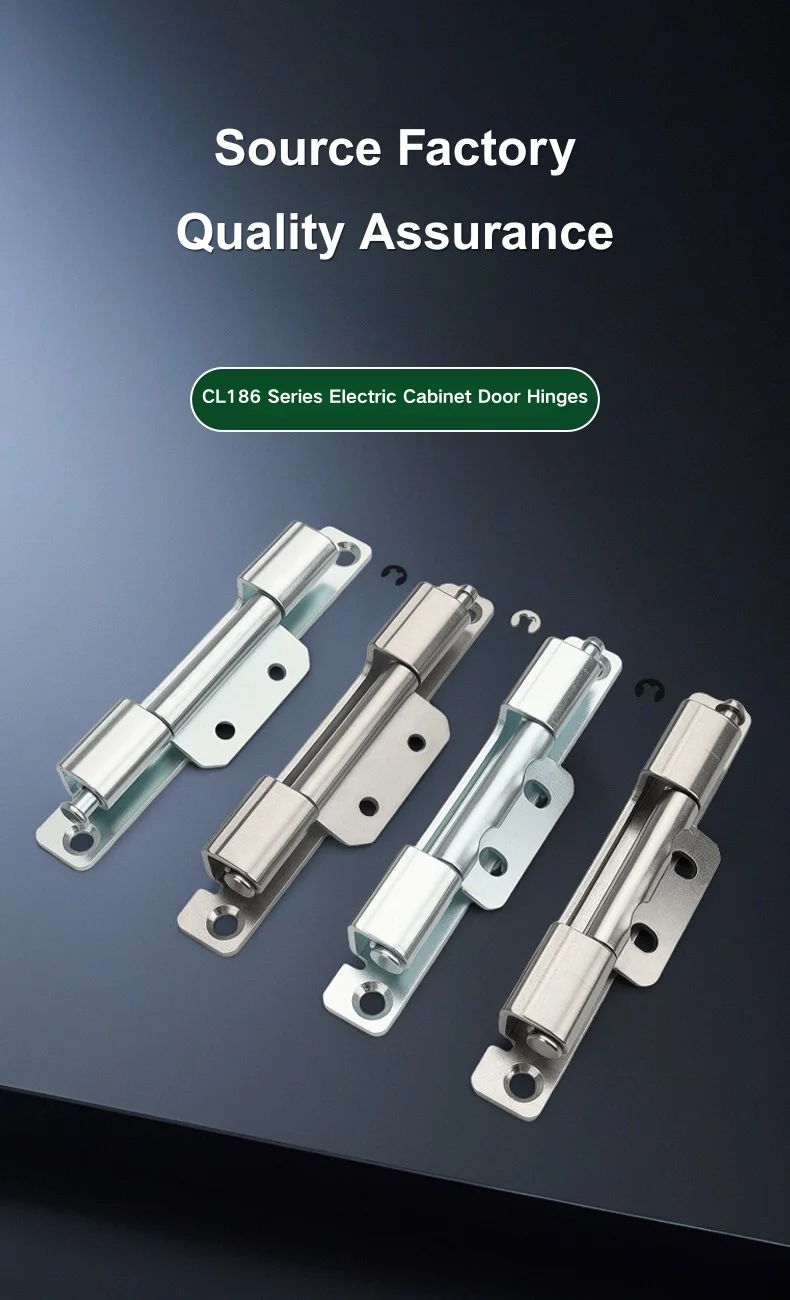

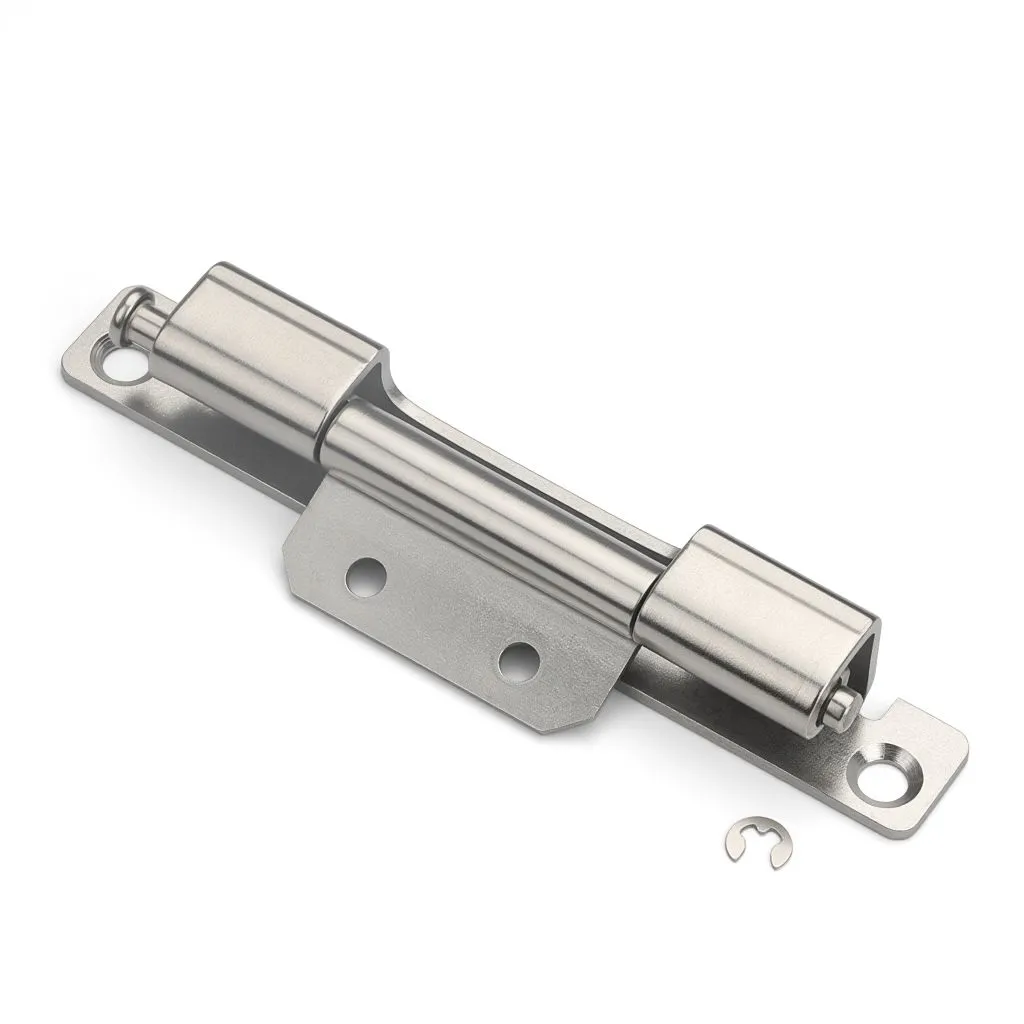

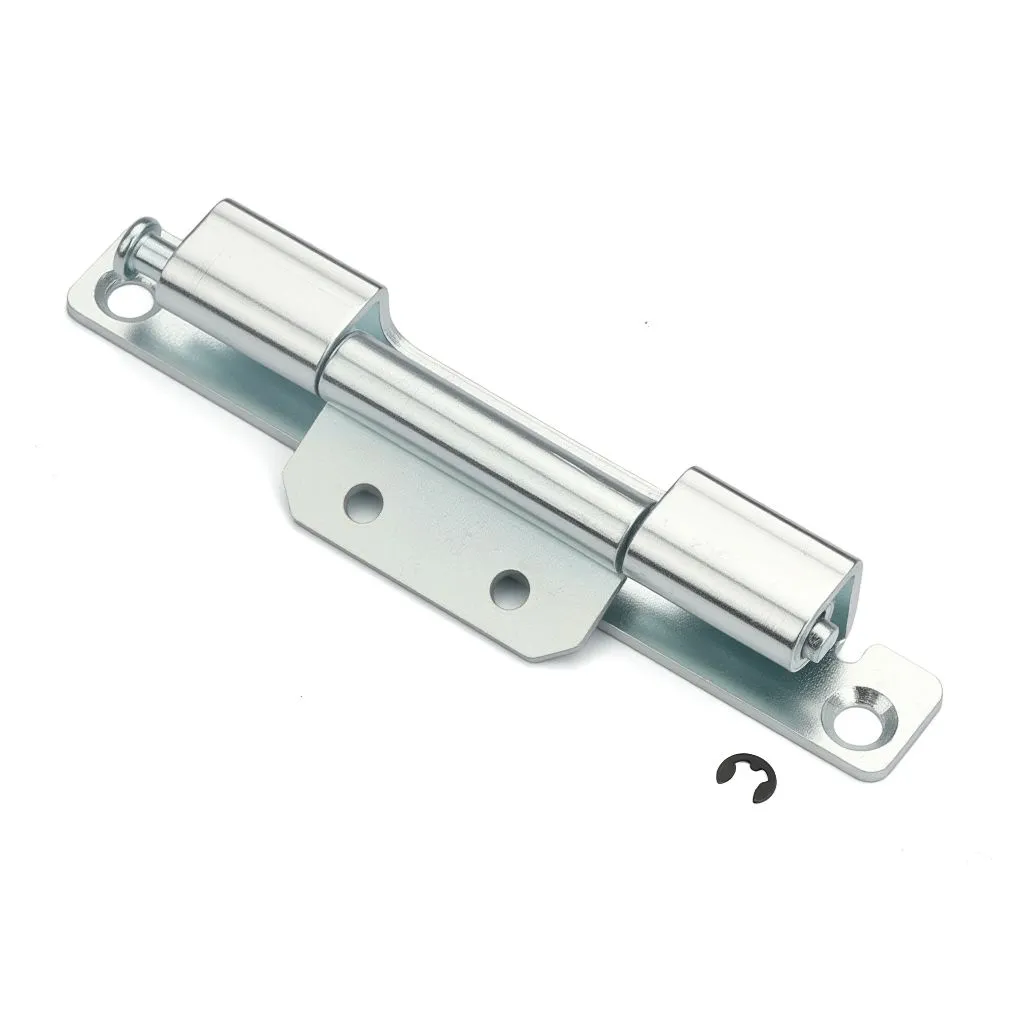

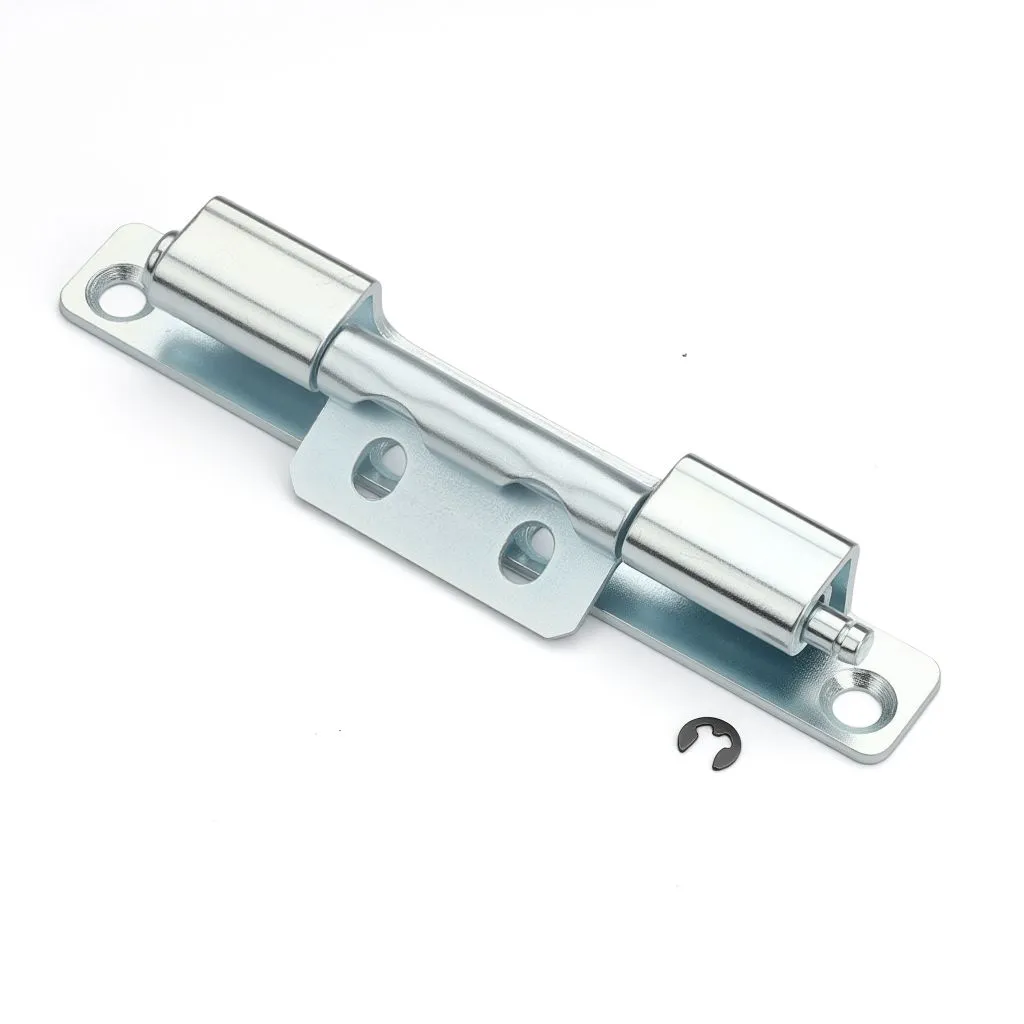

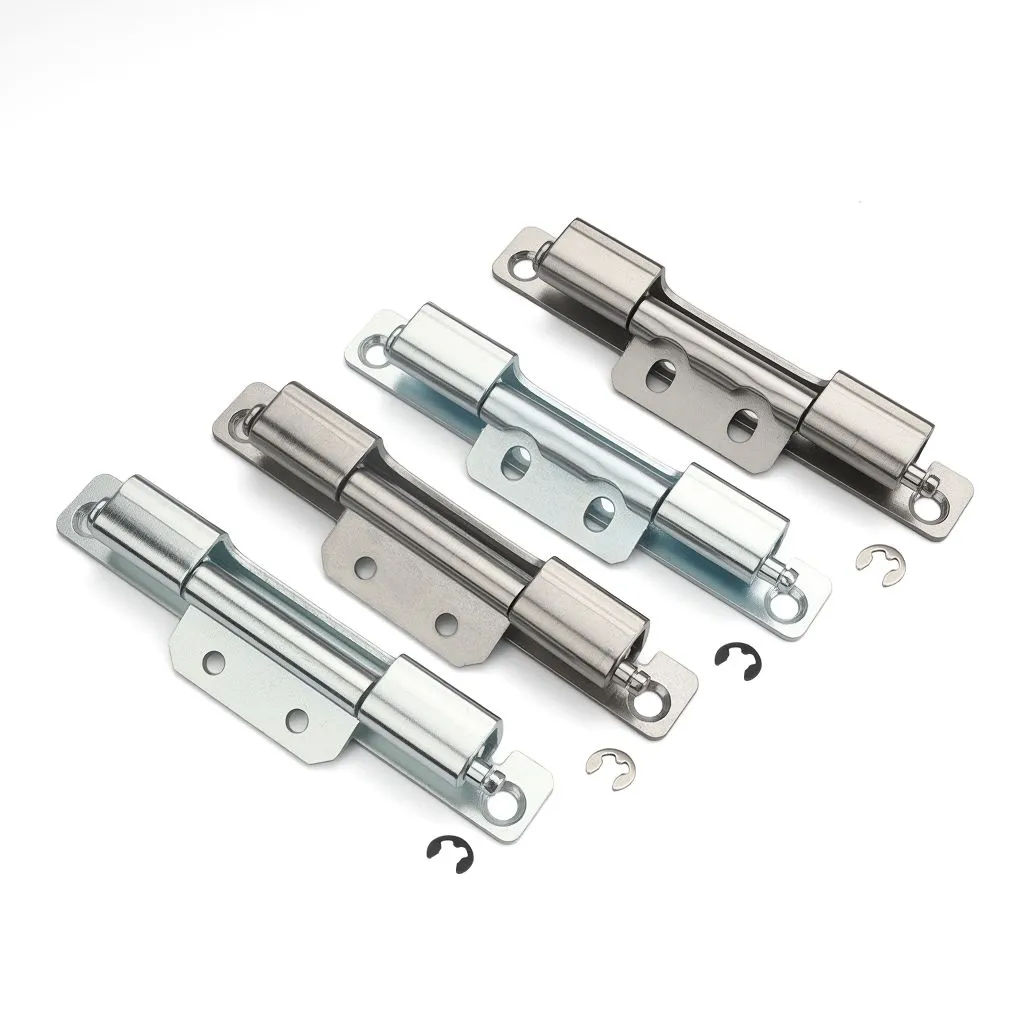

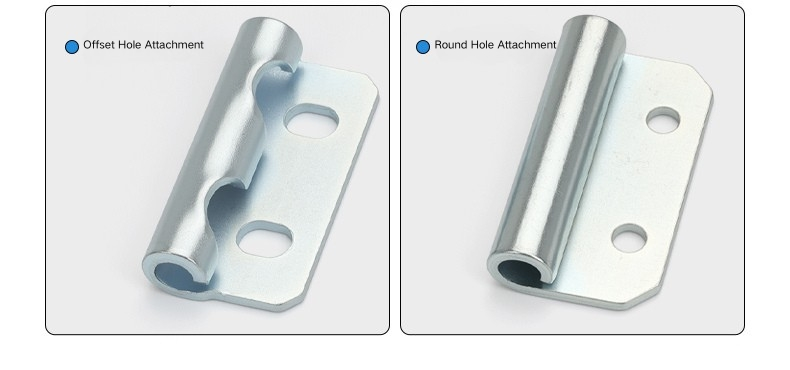

Switchgear-eko ateko bisagra lau aldaera ditu: karbono-altzairuzko zulo biribila, altzairu herdoilgaitzezko zulo biribila, karbono-altzairuzko zulo zirrikitua eta altzairu herdoilgaitzezko zulo zirrikitua. Egitura-dimentsioak berdinak dira lauetan; alde bakarra hegaleko zuloen forma da. Zulo biribilak giltza ezarriko du posizio batean finkatu ondoren; zirrikitudun zuloek tarte bat ematen dute bisagraren posizioa aldatzeko behin betiko estutu baino lehen, eta horrek laguntzen du zigiluaren edo markoaren ezpainaren aurka lerrokatu behar duten ateak egokitzean.

Unitate honetako zulo biribilaren eta zirrikituen artean aukeratzea instalazio-fluxuari dagokio. Atearen posizioa zuzena eta koherentea bada produkzioan zehar, zulo biribilak ondo daude. Unitateen artean markoaren geometrian aldakuntzarik badago edo hasierako doikuntzaren ondoren atea egokitu behar bada, zirrikituzko zuloen bertsioak prozesu hori askoz zailagoa egiten du.

Egitura eta neurriak

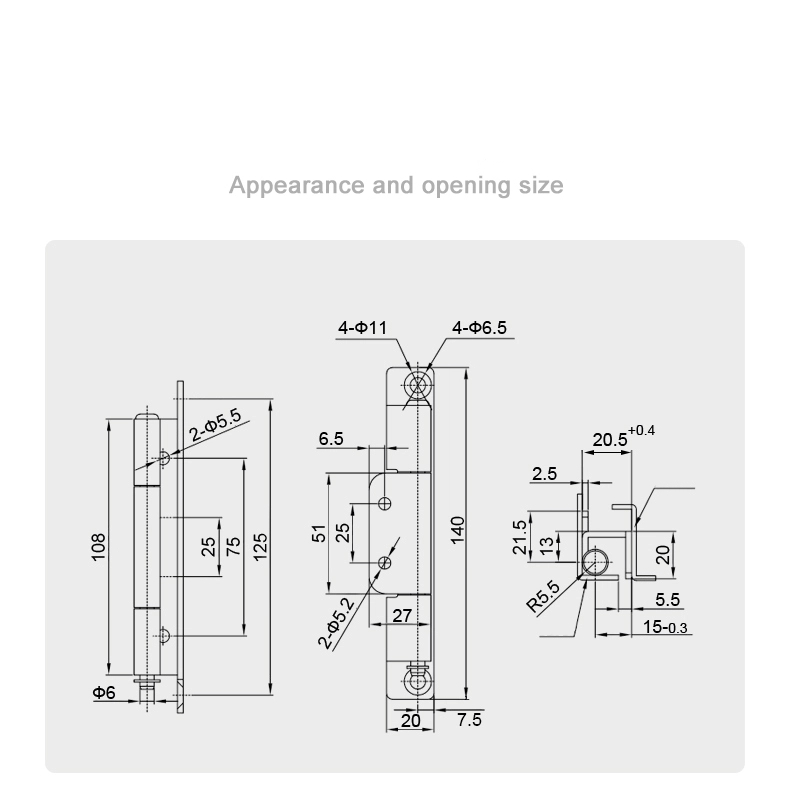

Ateko gonak 108 mm-ko altuera orokorra du eta gorputzaren luzera guztira 125 mm-koa da. Muntatzeko hegoen arteko barruko tartea 75 mm-koa da, 25 mm-ko erdiko sekzioarekin kanoia. Kanoiaren diametroa Φ6 mm-koa da, eta muntatzeko hegala 140 mm-ko altuera du 20 mm-ko oinarriaren zabalerarekin. Hegaleko zuloen tartea 51 mm eta 25 mm-ko zentroetan doa, alboko profilean 2×Φ5,5 mm finkatzeko zuloekin.

Switchgear-eko atearen bisagrako marko-kanalak 20,5 mm-ko zabalera (+0,4 mm-ko tolerantzia) eta 15 mm-ko sakonera (-0,3 mm-ko tolerantzia) ditu, R5,5 mm-ko kanoi-eserlekuaren erradioarekin. Alboko profilak 21,5 mm-ko guztizko konpromezuaren altuera, 13 mm-ko barruko kontaktuaren sakonera eta 5,5 mm-ko alboko desplazamendua erakusten ditu, kanalaren sarreran 2,5 mm-ko urratsarekin. Dimentsio hauek marko-kanalaren geometria definitzen dute bisagrarekin lan egiteko diseinatuta dagoena; merezi du zure armairuko markoaren zehaztapenekin berrestea agindu aurretik.

Material eta gainazaleko tratamendua

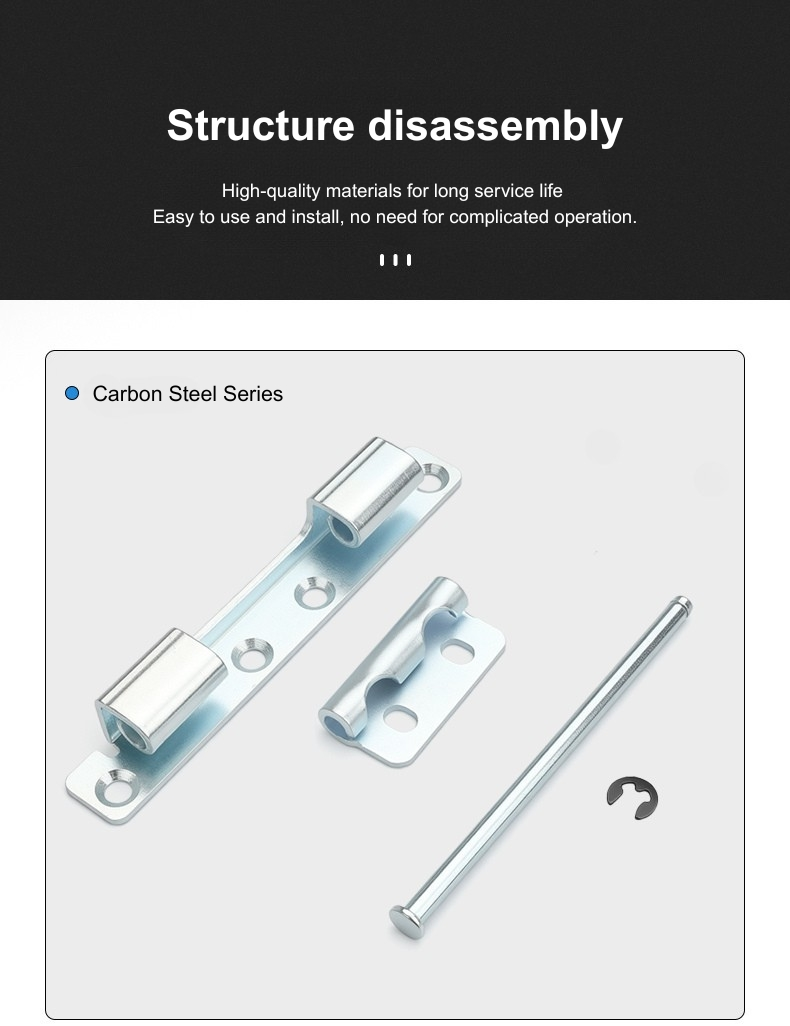

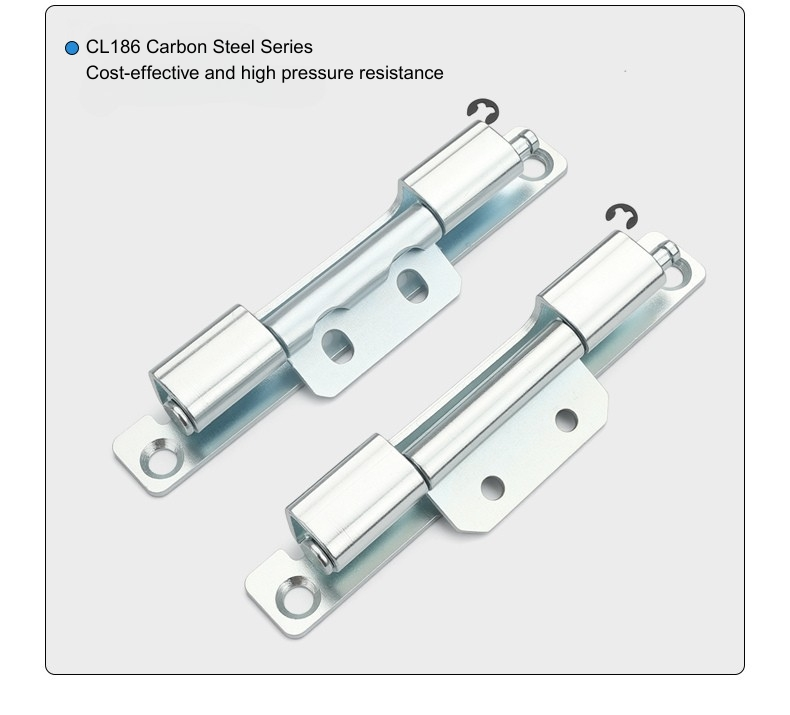

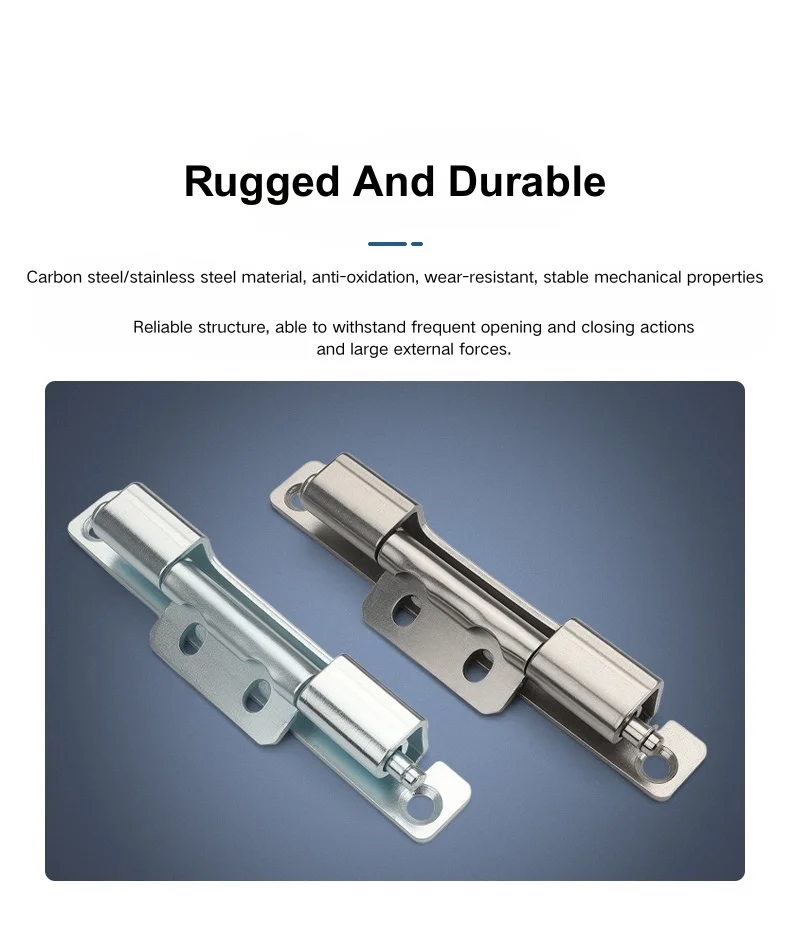

Switchgear atearen bisagra karbono altzairu galbanizatuan eta 304 altzairu herdoilgaitzean dago eskuragarri. Karbono altzairuzko bertsioa barruko itxitura-ingurune estandarretara egokitzen da: banaketa-taulak, kontrol-panelak eta ekipamendu-armairuak korrosioaren esposizioa txikia den leku lehor edo klimatizatuetan. Instalazio-ingurunea aurreikusten den bolumen handiko armairuen eraikuntzarako aukera errentagarriena da.

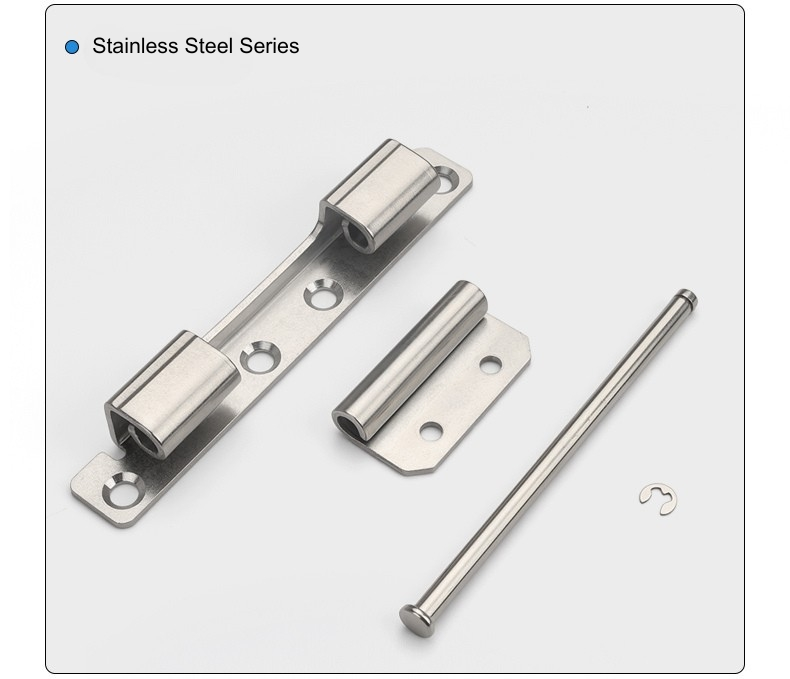

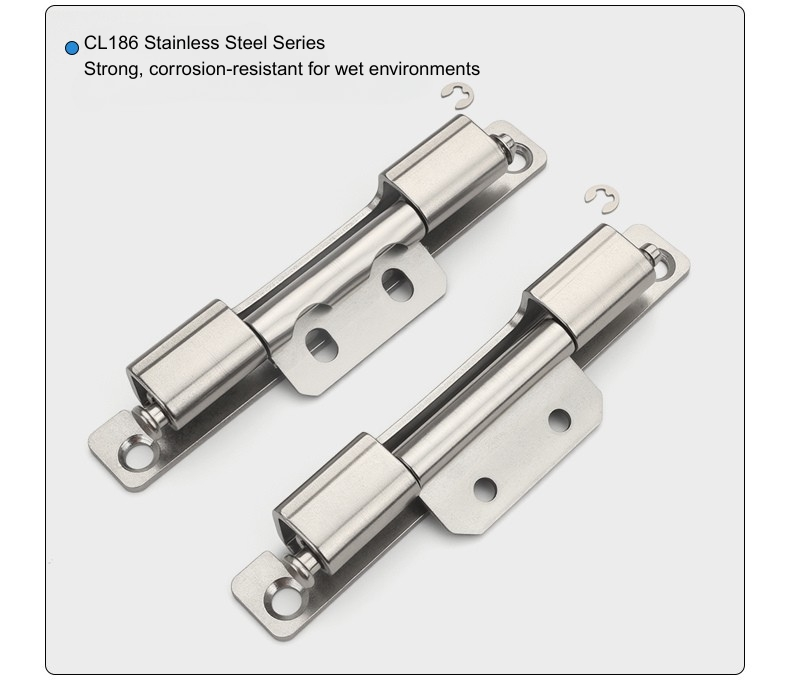

Altzairu herdoilgaitzezko atearen bisagra aukera egokia da kanpoko konmutagailuetarako, gela hezeetarako, kostaldeko instalazioetarako edo itxiturak bere bizitzan zehar hezetasuna jasango duen edozein aplikaziotarako. Altzairu herdoilgaitza ere zehaztu ohi da armairuaren akabera estandarrak gainazaleko itxura koherentea eskatzen duenean hardware guztietan, altzairu galbanizatuak baino itxura hobea mantentzen baitu denboran baldintza zailetan.

Ohiko galderak

1.G.: Zein aldaera daude eskuragarri CL186rako?

CL186 lau aldaeratan dago: zulo biribileko karbono altzairua, zulo biribila altzairu herdoilgaitza, zulo zirrikitudun karbono altzairua eta zirrikitu zulo altzairu herdoilgaitza. Guztiek gorputz-dimentsio eta marko-kanalaren konpromezuaren geometria berdinak partekatzen dituzte.

Q2: Zein da zulo biribilaren eta zirrikituzko zuloen bertsioen arteko aldea?

Zulo biribileko bertsioak bisagra posizio finko batean finkatzen du behin torlojututa. Zirrikitu-zuloaren bertsioari esker, muntaketa-posizioa behin betiko estutu baino lehen doi daiteke, eta hori erabilgarria da instalazioan ateak lerrokatzea finkatu behar denean edo armairu-unitateen artean markoaren geometrian aldakuntza dagoenean.

Q3: Nola instalatzen da CL186?

CL186 torlojuan muntatuta dago. Muntatzeko hegala ate-panelean finkatzen da emandako zuloen bidez, eta bisagra-gorputzak armairuaren marko-kanalarekin bat egiten du. Eredu honetarako ez da soldadurarik behar.

4.G.: Zeintzuk dira CL186-ren dimentsio nagusiak?

CL186-k 108 mm-ko altuera du, 125 mm-ko gorputzaren luzera eta 75 mm-ko barruko tartearekin. Kanoia Φ6 mm-koa da. Muntatzeko hegala 140 mm-ko altuera du 20 mm-ko oinarriarekin. Markoaren kanalaren zabalera 20,5 mm (+0,4 mm) da eta sakonera 15 mm (-0,3 mm).

Q5: Zein material aukeratu behar dut kanpoko itxiturak egiteko?

Altzairu herdoilgaitzezko bertsioa aukera egokia da kanpoko instalazioetarako, ingurune hezeetarako edo edozein lekutan korrosioarekiko erresistentzia epe luzerako eskakizuna den. Karbono altzairu galbanizatuaren bertsioa barruko armairu aplikazio estandarretara egokitzen da.

6.G.: CL186 ezkutuko bisagra bat al da?

Bai - CL186 Switchgear Door Bisagra armairuaren markoaren kanalaren barruan kokatzen da atea itxita dagoenean, kanpoko atearen aurpegian ez du hardwarerik ikusgai uzten. Bisagra gorputza guztiz sartuta dago markoaren profilaren barruan.

Q7: Atea kendu al daiteke instalatu ondoren?

Bai. CL186 desmunta daitekeen bisagra bat da: atea markoaren kanaletik altxa daiteke tresnarik gabe, bisagra askatuta dagoenean. Horrek praktikoa egiten du kabineteen muntaketa-lerroetarako eta eremuko mantentze-lanetarako, non aldizkako ateak kendu behar diren.

Q8: Zein kabinete motatarako egokia da CL186?

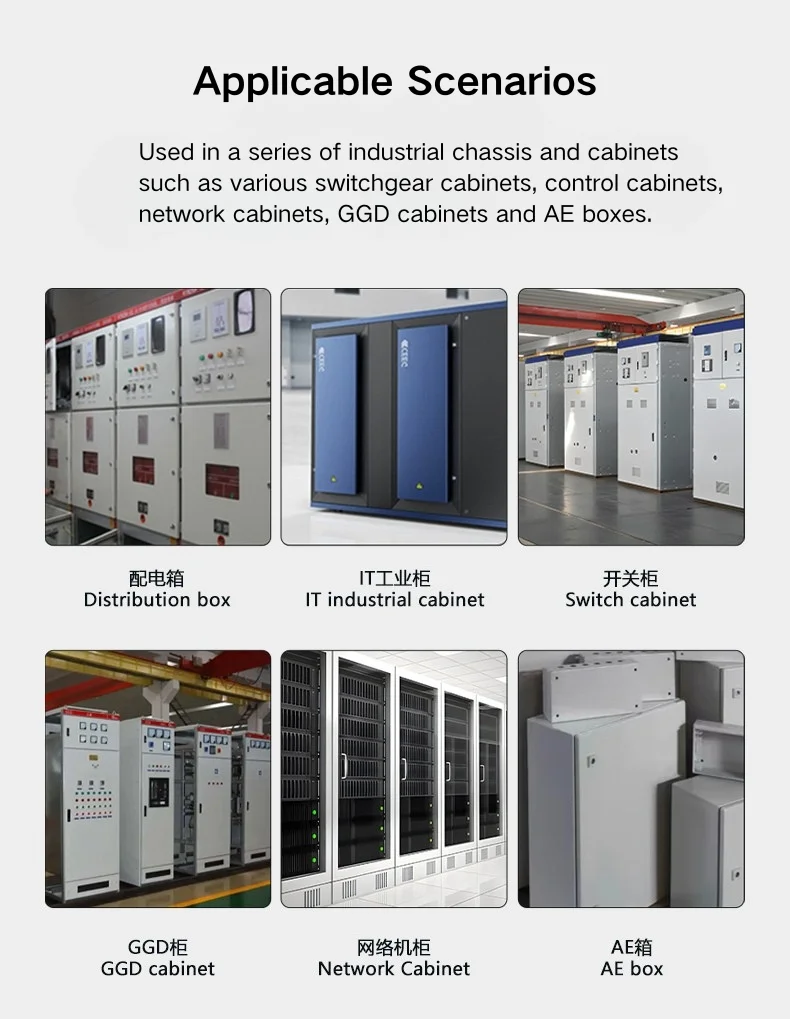

CL186 ezkutuko giltza kommutagailuen armairuetan, banaketa elektrikoko kutxan, kontrol-armairuko ateetan eta ekipamendu industrialeko itxituretan erabiltzen da; edonon, kanpoko profil garbia duen ezkutuko bisagra desmuntagarria da hobetsitako zehaztapena.
