Weld-On Legebiltzarraren Pibotaren Bisagra

Eredu aukerak eta hari motak

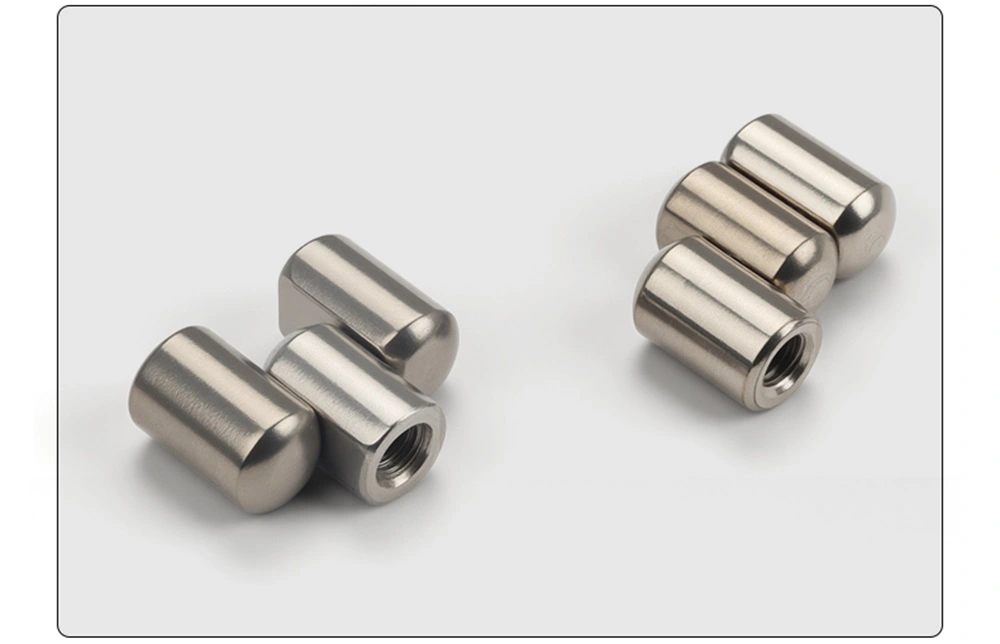

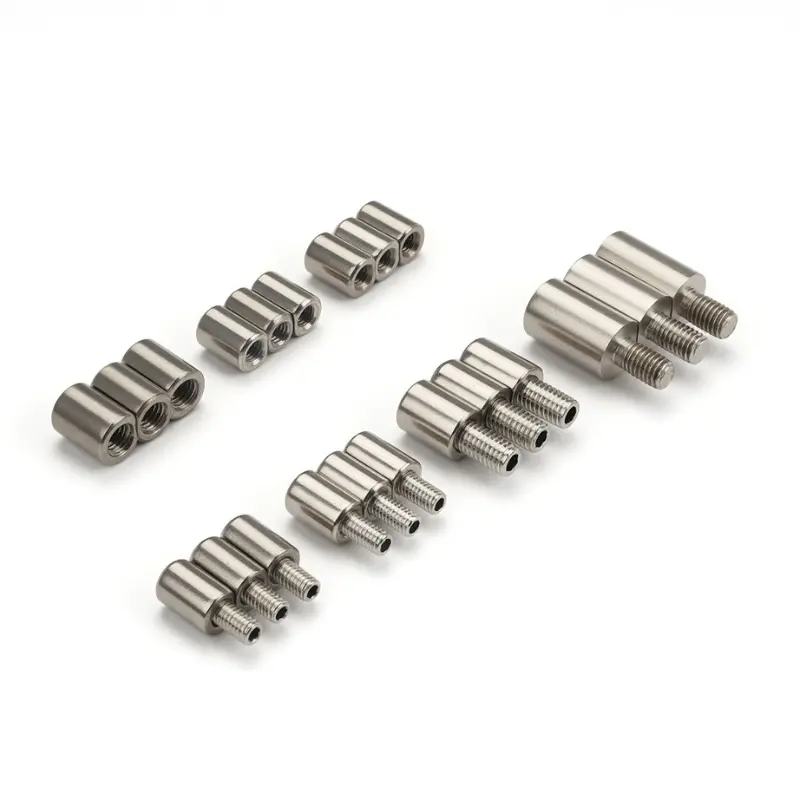

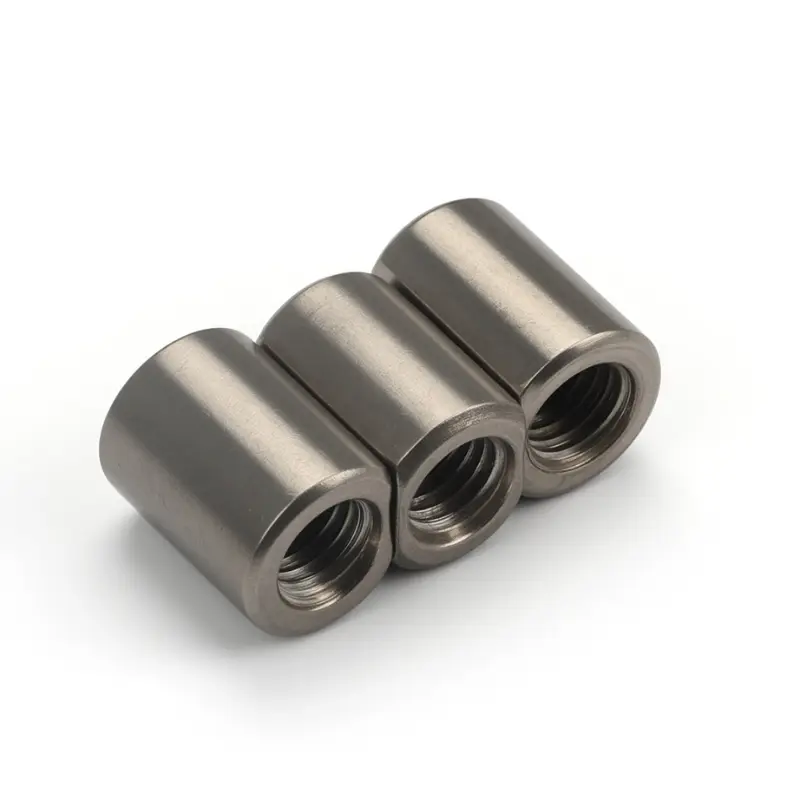

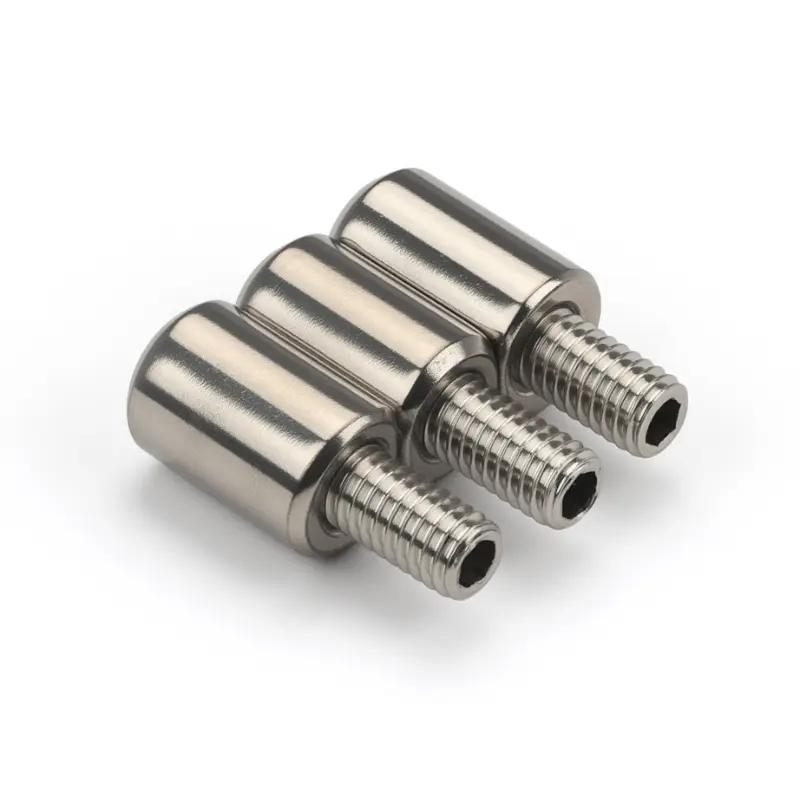

Weld-On Parliament Pivot Hinge barneko eta kanpoko hari bertsioetan eskaintzen da M6 eta M8 tamainetan. Kanpoko hari-motak muntatze-muturrean hari-zulo irtena du, zuzenean ate-paneleko edo markoaren txorrotatutako zulo batean sartzen dena. Barneko hari motak panelaren albotik torloju bat onartzen duen muntaketa-muturrean harizko entxufe bat du. Biak muntatzeko gainazala hariztuz lotzen dira eta ondoren soldadura bidez bermatzen dira instalazio iraunkor eta egonkor bat izateko.

Bisagra barrutiaren barruan, M6 kanpoko haria integratua eta M6 barneko haria mota integratua pin finkoen aldaerak dira; pina gontzaren gorputzaren parte da eta ezin da kendu. Gainerako aldaera guztiak desmuntagarriak dira, alboko zulo batekin kanoitik barrena, atea atera behar denean pina ateratzeko aukera ematen duena. M8 × 16 kanpoko hariaren aldaera gamako stud aukerarik luzeena da, muntatzeko sakonera handiagoa duten paneletarako egokia.

Egitura eta neurriak

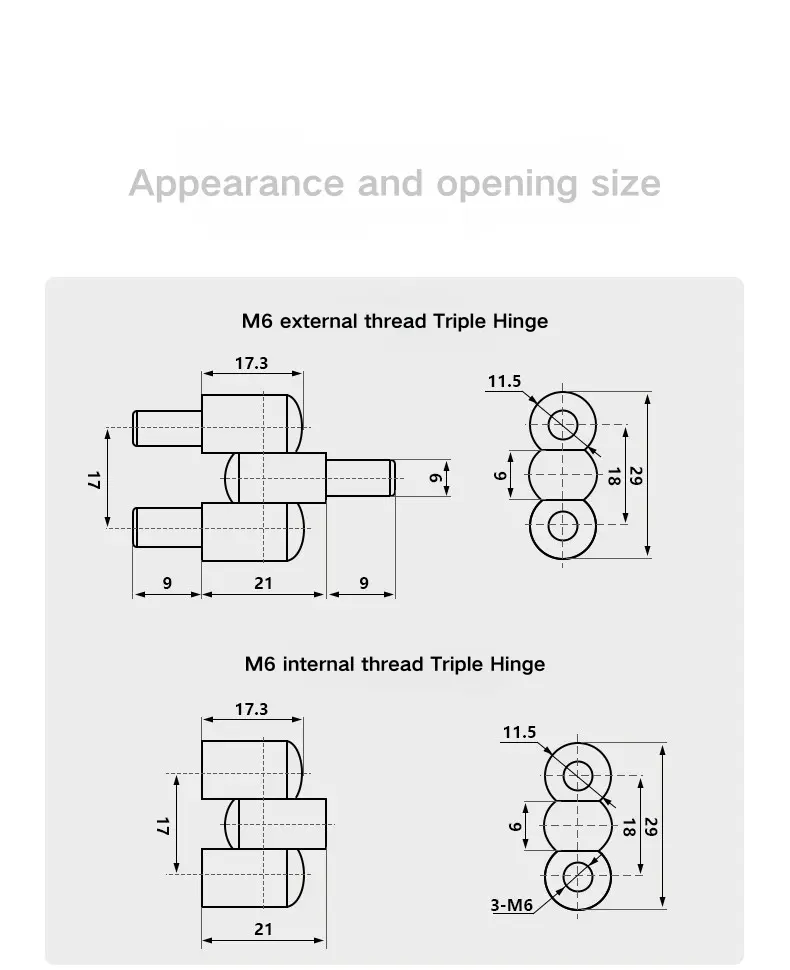

M6 Weld-On Parliament Pivot Hinge-k 17,3 mm-ko luzera du, erdiko 21 mm-ko kanoi-tartearekin. Kanpoko hariaren bertsioak 9 mm-ko zurtoin luzapenak gehitzen ditu mutur bakoitzean, guztira 39 mm-ko hedadura emanez. Kanoi hirukoitzak 29 mm-ko altuera neurtzen du 9 mm, 18 mm eta goiko giltzadun hiru ataletan, 11,5 mm-ko upelaren zabalera eta 6 mm-ko pin-diametroarekin.

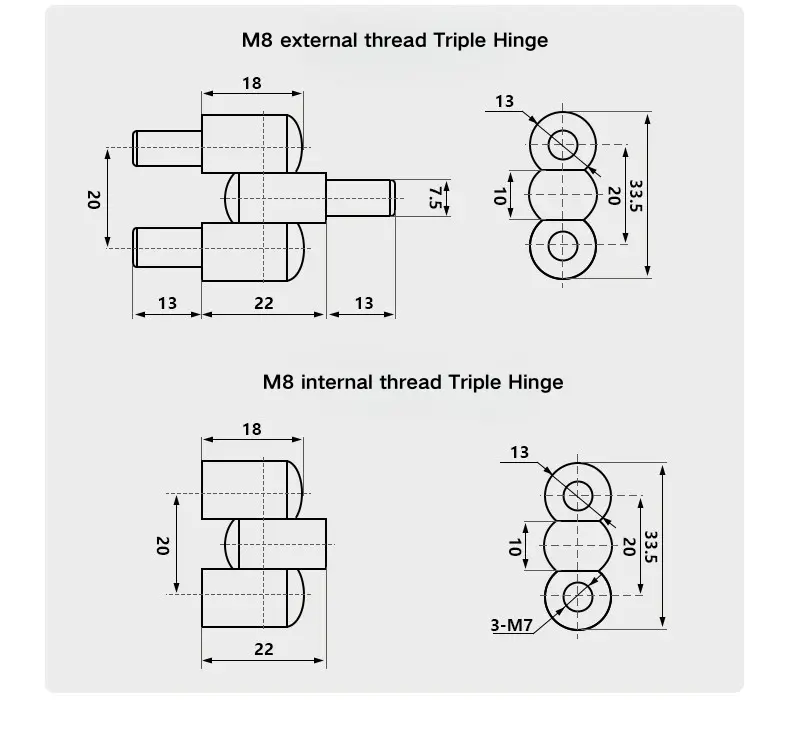

M8 pibotaren bisagra proportzionalki handiagoa da, 18 mm-ko gorputzaren luzera eta 22 mm-ko erdiko zabalera du. Kanpoko hariaren bertsioak 13 mm-ko stud luzapenak gehitzen ditu alde bakoitzean, guztira 48 mm-ko hedadura lortzeko. Kanoi hirukoitzak 33,5 mm-ko altuera du hiru ataletan zehar - 10 mm, 20 mm eta goiko giltza - 13 mm-ko kanoi-zabalera eta 7,5 mm-ko pin-diametroa. Barneko haria M8 aldaerak 3 × M7 haridun entxufeak erabiltzen ditu.

Instalazioa eta Pin konfigurazioa

Weld-On Parliament Pivot Hinge-a ate-panelean edo armazoiaren muntatze-puntuan txondorra edo entxufearen muturra hariztatuta instalatzen da, eta gero soldadura egiten da posizioa behin betiko finkatzeko. Hari-konbinazio eta soldaduraren konbinazio honek muntaketa segurua ematen du, ateen txirrindularitzaren biraketa-karga eta erabileran zehar bisagran dauden albo-indarrak maneiatzen dituena.

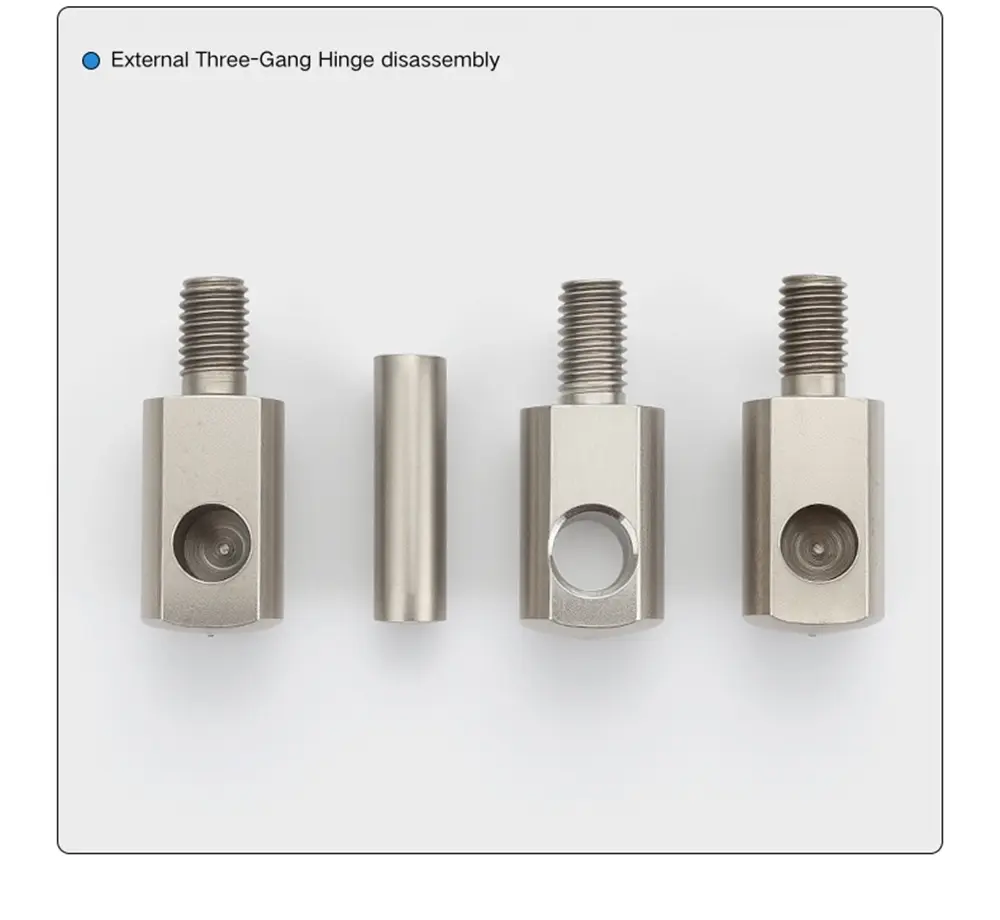

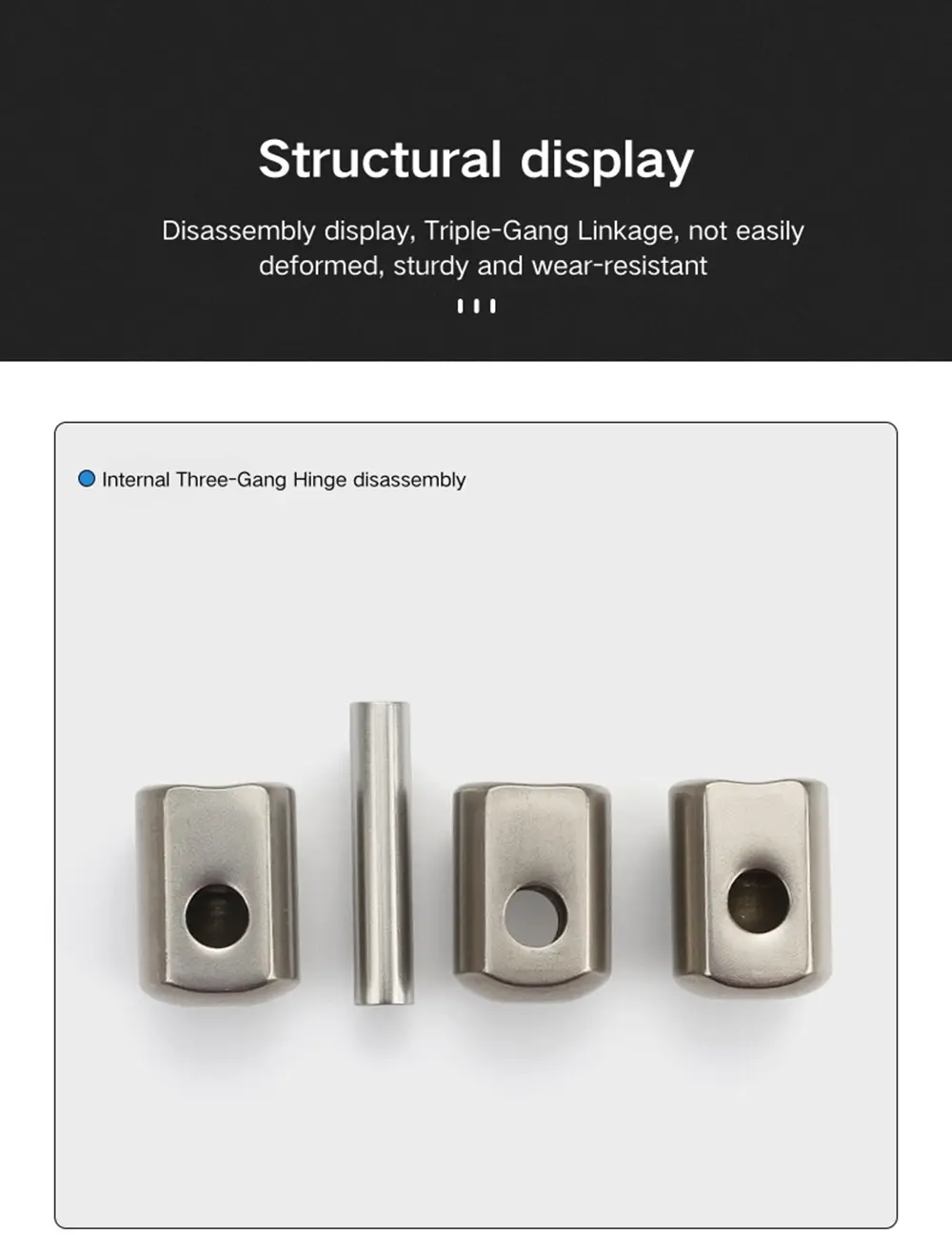

Unitate honen bertsio desmuntagarrietarako, pina upelaren gorputzeko alboko zulo batetik irteten da eta atera daiteke atea markotik askatzeko, soldatutako muntaia trabarik gabe. Bertsio integratuek ez dute alboko zulorik; pina upelaren barruan finkatuta dago eta bisagra ez dago atea kentzeko diseinatuta. Integratua eta desmuntagarria aukeratzea itxituraren bizitzan zehar atea kentzea ezinbestekoa den erabakitzen du.

Materiala eta gainazaleko akabera

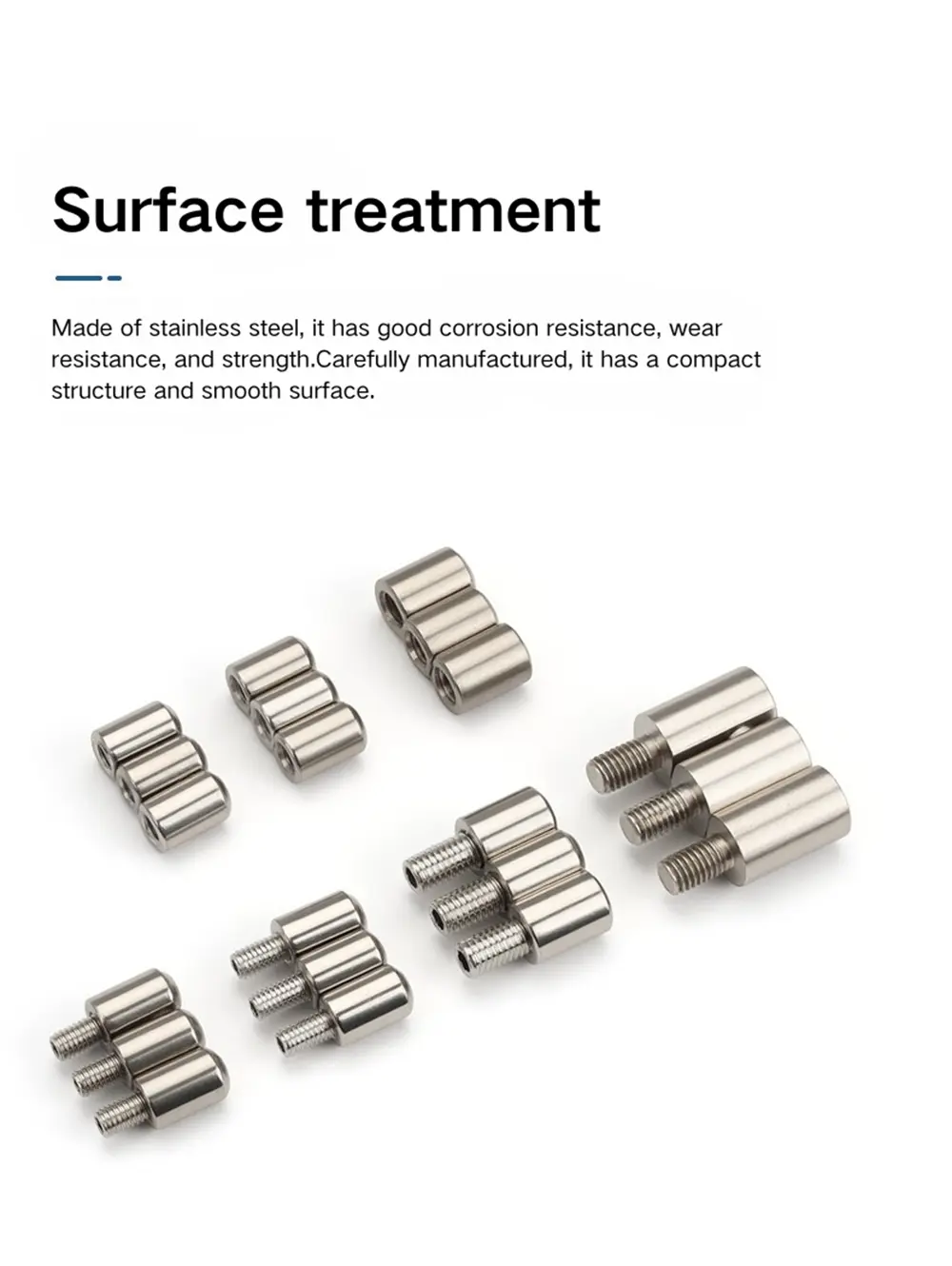

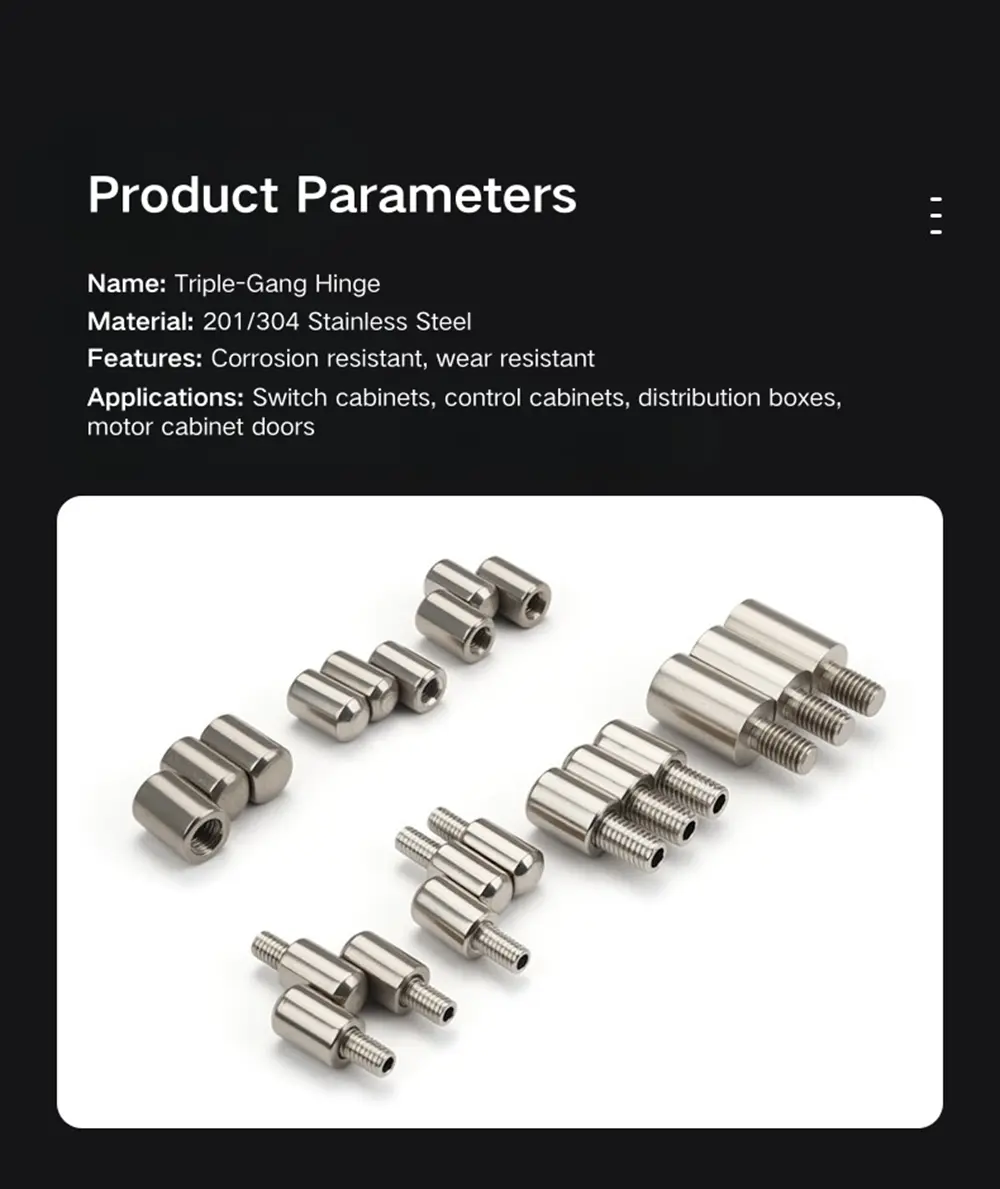

Modular hau 201 eta 304 altzairu herdoilgaitzez eskuragarri dago, biak bibraziozko leunketarekin amaituta. Bibraziozko leunketa-prozesuak errebak eta ertz zorrotzak kentzen ditu eta distira gutxiko gainazal mate koherentea ematen du; ez da eskuila edo ispilu akabera. Bi kalifikazioak itxura berdina leundu ondoren; aldea korrosioarekiko erresistentzian dago.

201 altzairu herdoilgaitzak korrosioarekiko erresistentzia duina eskaintzen du barruko kabinete elektrikoetarako eta banaketa paneletarako aplikazioetarako ingurune moderatuan, eta aukerarik errentagarriena da gama osoan. 304 altzairu herdoilgaitzezko Weld-On Parliament Pivot Hinge aukera hobea da kanpoko itxituretarako, ingurune hezeetarako edo epe luzerako korrosioarekiko erresistentzia baldintza sendoa den instalazioetarako. Biak eskuragarri daude gamako hari-tamaina eta pin konfigurazio-konbinazio gehienetan.

Ohiko galderak

1.G.: Zer aldaera daude gontz sorta honetan?

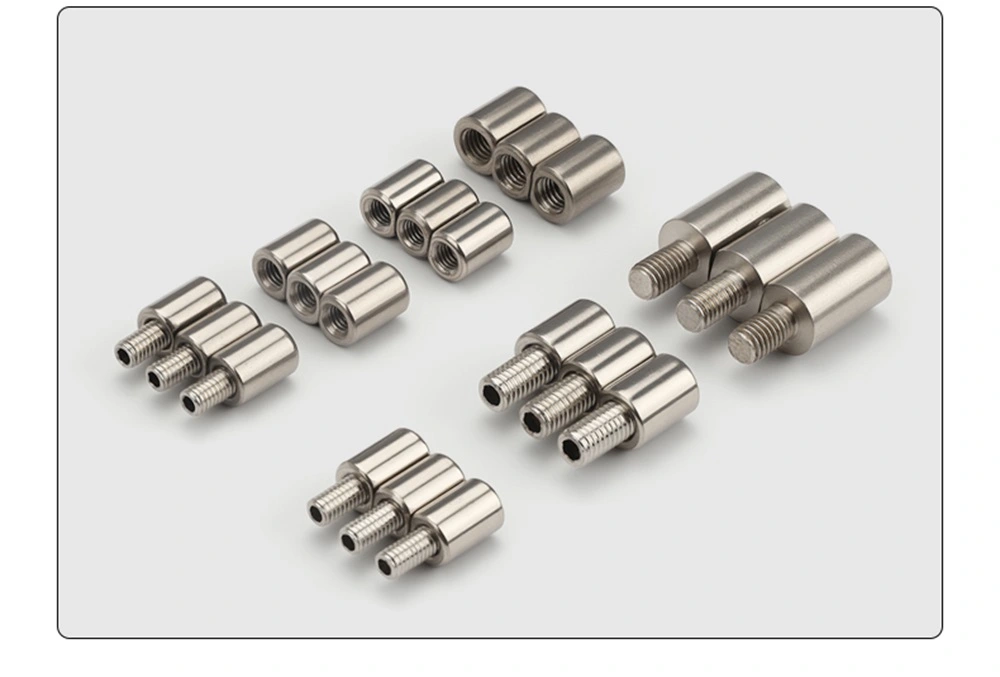

Gamak hamaika aldaera hartzen ditu: barneko eta kanpoko haria M6 eta M8 tamainetan, 201 eta 304 altzairu herdoilgaitzetan zehar, pin konfigurazio integratu eta desmuntagarrietan. M8 × 16 kanpoko haria ere eskuragarri dago panela sakonago muntatzeko stud hedatu aukera gisa.

Q2: Zein da mota integratuen eta desmuntagarrien arteko aldea?

Integratutako motak pin finko bat du; ezin da kendu eta bisagra ez dago atea desmuntatzeko diseinatuta. Desmuntagarri motak alboko irteerako zulo bat du barrikan zehar; pina lerratzen da atea markotik altxa daitekeela tresnarik gabe edo soldadura-muntaia trabarik gabe.

Q3: Zein da barruko eta kanpoko hariaren arteko aldea?

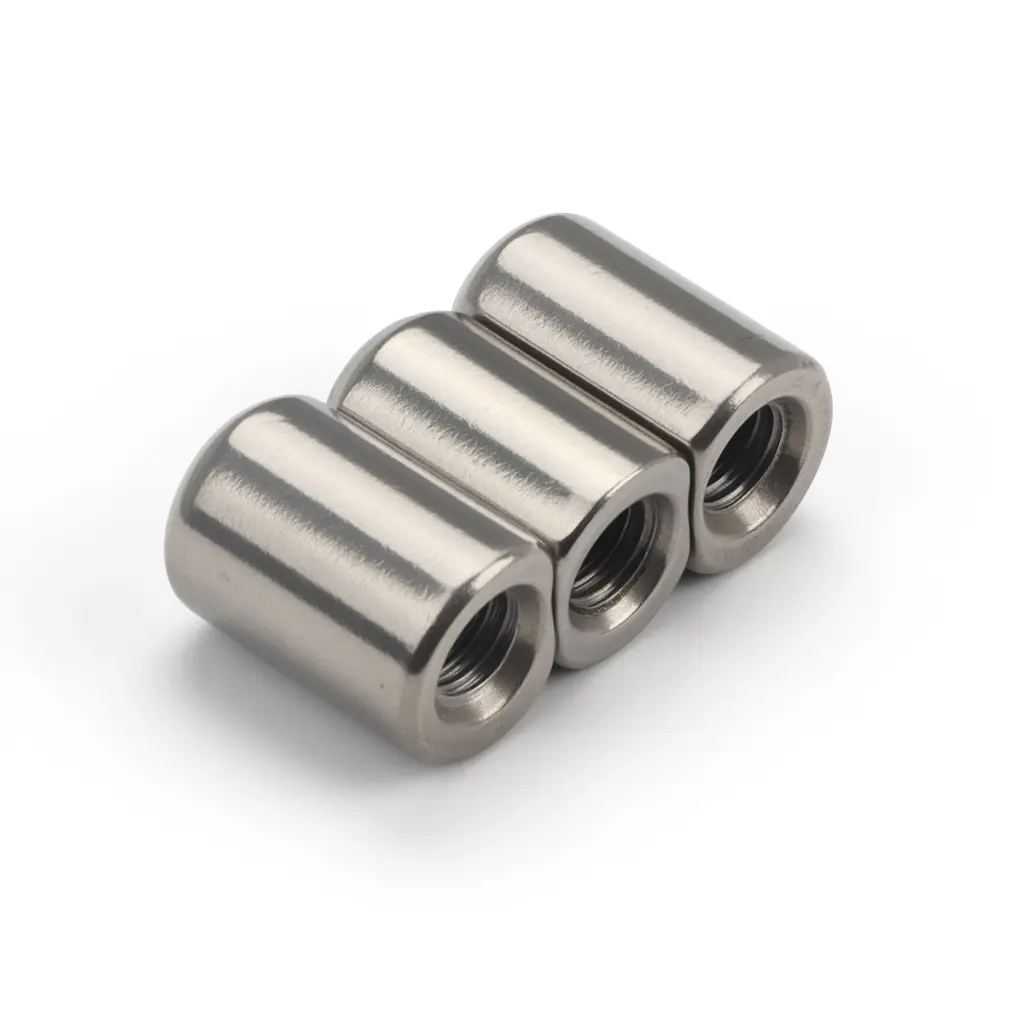

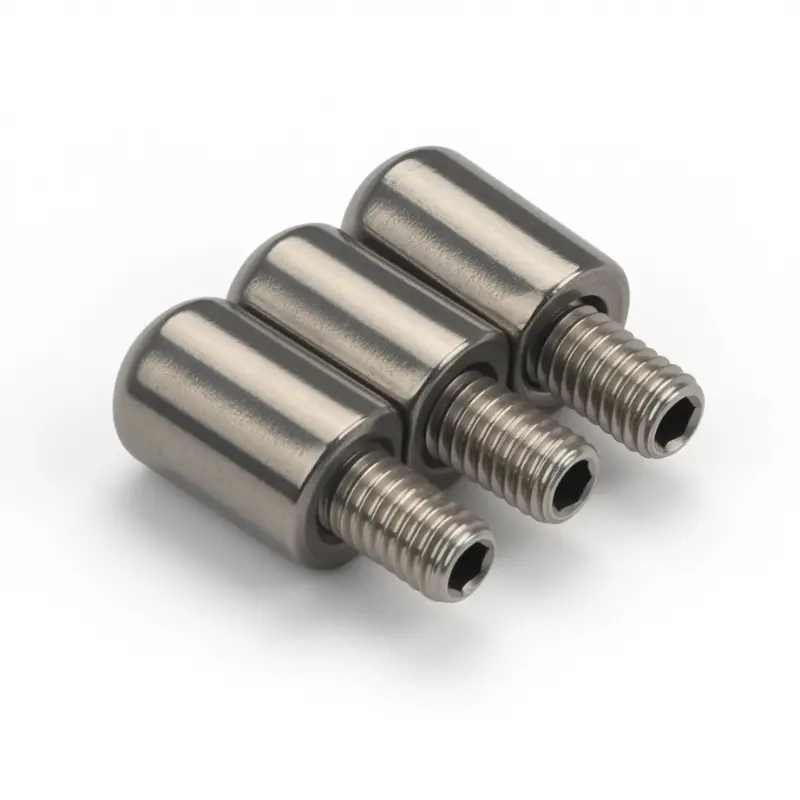

Kanpoko hariaren bertsioak panelaren edo markoaren txorrotatutako zulo batean haritzen den zutoin irtena du. Barne-hariaren bertsioak panelaren albotik torloju bat onartzen duen hari-zulo bat du. Ondoren, biak soldatu egiten dira instalazio iraunkorrerako hariztatu ondoren.

Q4: Nola instalatzen da bisagra hau?

Instalazioak ate-panelean edo markoaren muntatze-puntuan sartzea dakar zutoinaren edo entxufearen muturra, eta gero soldatzea, bisagra betiko finkatzeko. Hari-konbinazioaren eta soldaduraren konbinazioak gontza egonkor mantentzen du atearen biraketa-kargaren eta albo-indarren pean.

5.G.: Zeintzuk dira M6 eta M8 bertsioetarako funtsezko dimentsioak?

M6 Weld-On Parliament Pivot Hinge gorputzak 17,3 mm-ko luzera du 21 mm-ko erdiko tartearekin eta 6 mm-ko pin-diametroarekin. Kanoi hirukoitzaren pila 29 mm-ko altuera eta 11,5 mm-ko zabalera da. M8 bertsioak 18 mm-ko gorputza, 22 mm-ko erdiko tartea, 7,5 mm-ko pin diametroa eta 33,5 mm-ko kanoi pila-altuera 13 mm-ko zabaleran ditu.

Q6: Zer da bibrazio-leunketa?

Bibraziozko leunketa piezaren gainazaletik errebak eta ertz zorrotzak kentzen dituen biraka-prozesu bat da, distira baxuko akabera mate koherentea sortzen duena. Ez da eskuila edo ispilu akabera. Bisagra honen 201 eta 304 herdoilgaitzezko bertsioak bibraziozko leunketa prozesu bera egiten dute.

Q7: Zein altzairu herdoilgaitzezko kalifikazioa aukeratu behar dut?

201 altzairu herdoilgaitzak korrosioaren esposizioa moderatua den barruko potentzia-armairu eta banaketa-paneleko aplikazio estandarrak egokitzen ditu. 304 altzairu herdoilgaitza aukera hobea da kanpoko itxituretarako, hezetasun handiko inguruneetarako edo epe luzerako korrosioarekiko erresistentzia baldintza gogorrak diren instalazioetarako.
